垃擠環(huán)氧樹脂-河北垃擠環(huán)氧樹脂廠家-哪里有垃擠環(huán)氧樹脂廠家

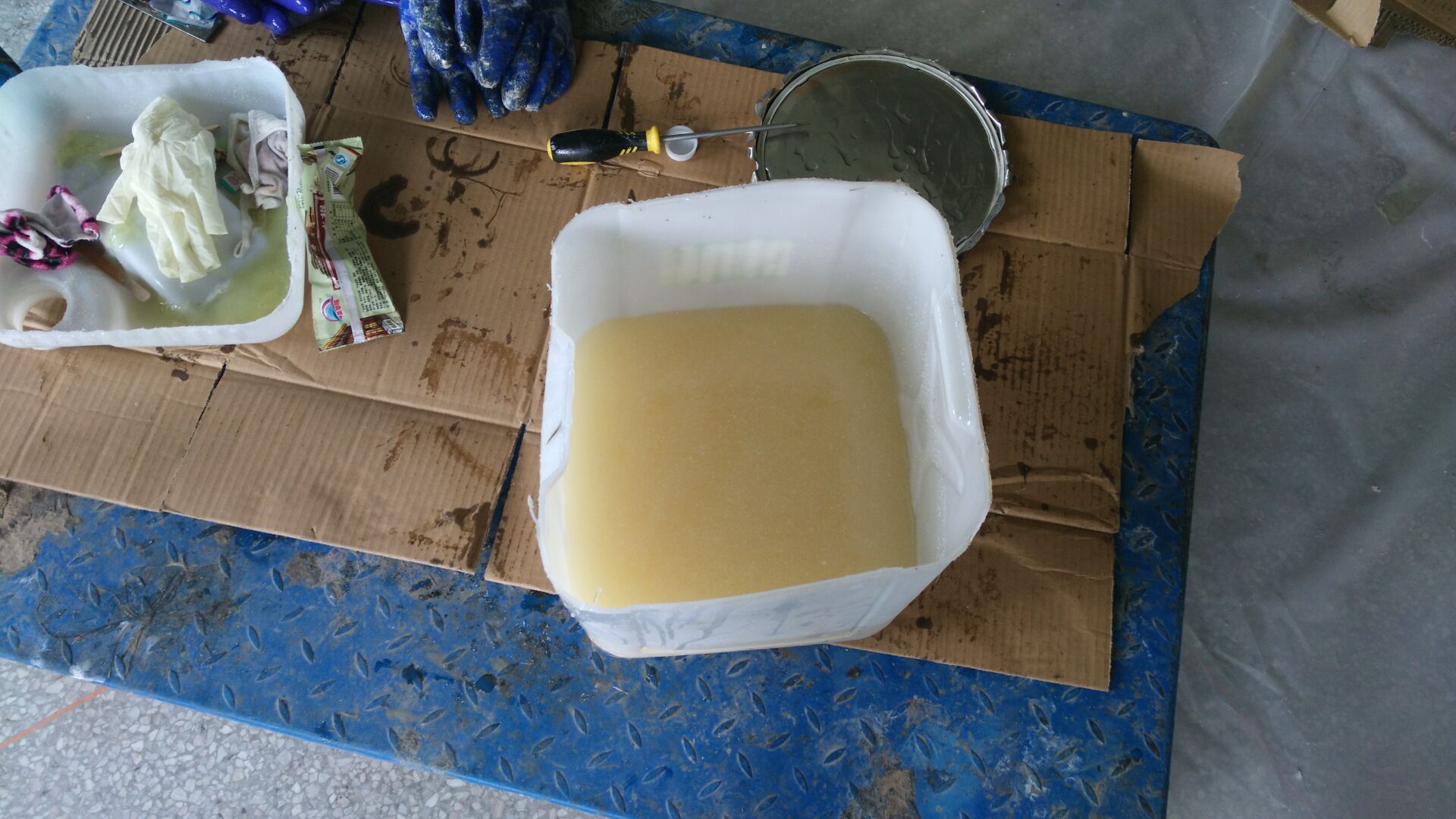

拉擠復(fù)合材料環(huán)氧樹脂組合料

簡介

由低粘度、耐熱、韌性環(huán)氧樹脂、改性酸酐固化劑及其它助劑組成，根據(jù)不同的配方調(diào)整，可滿足不同耐溫等級要求的碳纖維和玻璃纖維拉擠復(fù)合材料制品。

特性

1、 按配比稱取A、B組分、配套的內(nèi)脫模劑（用量為A組分1~2%，建議先加1%），所有組分加好后用電動攪拌器進行充分攪拌混合10~15min；我們也可先把內(nèi)脫膜劑加好。有條件可進行抽真空，排除氣泡。

2、 混好的膠液倒入浸膠槽（料槽溫度30~40oC），將碳纖維、玻璃纖維烘干整理好，按比例搭配好碳纖維和玻璃纖維比，開始浸膠、拉擠和后固化；

3、 參考拉擠、固化工藝：ZEP-010模具I區(qū)100-120oC II區(qū)120-140oC III區(qū)140-160oC后固化溫度在160-170oC

ZEP-011固化工藝模具I區(qū)120~140oC，II區(qū)140~160oC，III區(qū)160~180oC，碳纖維預(yù)熱段溫度80~90oC，后固化溫度180~190oC。拉擠速度0.2~0.3m/min，

注意事項

1、 固化劑易吸潮，用后應(yīng)及時將蓋蓋好，避免在高潮條件下進行配膠；

2、 每次配膠宜少量，并盡可能在較短時間內(nèi)用完，拉擠過程中擠出多余膠液應(yīng)及時均勻回到浸膠槽，并適時向膠槽補充膠液，保證料液均勻性。如停車時間較長，應(yīng)將膠槽清理干凈，超過可使用期，樹脂粘度較高甚至凝膠，會影響樹脂與纖維的浸潤效果；

3、 不小心粘附于皮膚與衣物應(yīng)及時用清洗；

4、 本產(chǎn)品屬無毒非危險品，但可燃，儲存運輸應(yīng)隔絕火源、遠離熱源。

咨詢電話 152 2786 6150    QQ 1039070512
