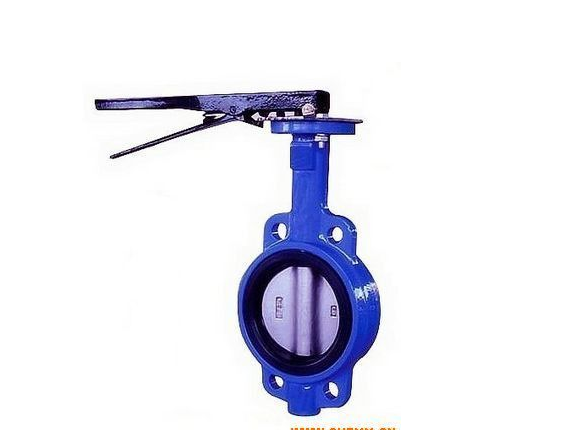

供應對夾式蝶閥D71X-10/16 對夾式蝶閥尺寸 對夾式蝶閥生產廠家
[對夾式蝶閥
對夾式蝶閥廠家
對夾式蝶閥價格]
上海市對夾式蝶閥廠家
[對夾式蝶閥 對夾式蝶閥廠家 對夾式蝶閥價格]
郵箱：
手機：
- 品牌： 標蝶
- 型號： D71X-10/16
- 加工定制： 否
- 結構形式： 垂直板式
- 材質： 鑄鐵
- 連接形式： 對夾
- 適用介質： 水、空氣、天然氣、油品及弱腐蝕性流體
- 壓力環境： 0.6MPa～1.6MPa
- 工作溫度： 丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
- 標準： 國標
- 流動方向： 單向
- 驅動方式： 蝸輪傳動、電動、氣動、液動
- 零部件及配件： 閥體
- 用途： 截止
- 類型(通道位置)： 二通式
- 口徑： DN50-DN150
- 公稱通徑： DN50-DN150
- 安裝尺寸： DN50-DN150
- 規格： DN50-DN150
- 對夾式蝶閥： 軟密封對夾式蝶閥
供應對夾式蝶閥D71X-10/16 對夾式蝶閥尺寸 對夾式蝶閥生產廠家
【產品用途】
D71X、D371X、D671X、D971X型中線對夾蝶閥公稱壓力≤1.6MPa的食品、制藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
【結構示意圖】
【閥門型號】
常見的中線對夾蝶閥型號有：d71x、d371x-10、d371x-16、d371x-25、d371f-10、d371f-16、d671x-6、d671x-10、d671x-16、d671f-10、d671f-16、d971x-6、d971x-10、d971x-16、d971f-10、d971f-16等。
【產品特點】
1、結構簡單緊湊、小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、90°回轉，啟閉迅速。
3、由扭矩產生彈性密封，密封可靠。
4、選擇不同零部件材質，可適用于多種介質。
【執行標準】
設計規范： GB/T 12238
結構長度： GB/T 12221
法蘭連接： GB/T 9113
試驗與檢驗：GB/T 13927
【性能參數】
| 工作壓力(MPa) | 1.0~1.6 (PN10-PN16) | |
| 適用溫度(℃) | ≤180℃ | |
| 適用介質 | 空氣、水、蒸氣、煤氣、油品等 | |
| 材料 | 閥體 | 鑄鐵 球鐵 碳鋼 不銹鋼 鋁合金 |
| 蝶板 | 球鐵 碳鋼 不銹鋼 鋁合金 | |
| 鑄鐵 | 2Cr13 F304 F316 | |
| 閥桿 | 橡膠 NBR EPDM PTFE | |
| 密封面 | 填料柔性石墨 PTFE | |
【外形尺寸】
| DN | L | H | H0 | A | B |
| 50 | 43 | 63 | 306 | 180 | 200 |
| 65 | 46 | 70 | 321 | 180 | 200 |
| 80 | 46 | 83 | 346 | 180 | 200 |
| 100 | 52 | 105 | 387 | 180 | 200 |
| 125 | 56 | 115 | 411 | 180 | 200 |
| 150 | 56 | 137 | 447 | 270 | 280 |
| 200 | 60 | 164 | 572 | 270 | 280 |
| 250 | 68 | 206 | 646 | 270 | 280 |
| 300 | 78 | 230 | 738 | 380 | 420 |
| 350 | 78 | 248 | 761 | 380 | 420 |
| 400 | 102 | 289 | 877 | 450 | 470 |
| 450 | 114 | 320 | 938 | 480 | 490 |
| 500 | 127 | 343 | 993 | 480 | 490 |
| 650 | 154 | 413 | 1131 | 480 | 490 |
| 700 | 165 | 478 | 1476 | 640 | 660 |
| 800 | 190 | 525 | 1533 | 640 | 660 |
| 900 | 203 | 585 | 1655 | 750 | 860 |
| 1000 | 216 | 640 | 1765 | 850 | 900 |
| 1200 | 254 | 755 | 1995 | 850 | 900 |
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、中線對夾蝶閥價格等詳情!
標簽： 對夾式蝶 對夾式蝶 對夾式蝶 對夾式蝶閥 對夾式蝶閥廠家 對夾式蝶閥價格 上海市對夾式蝶閥 上海市對夾式蝶閥廠家
