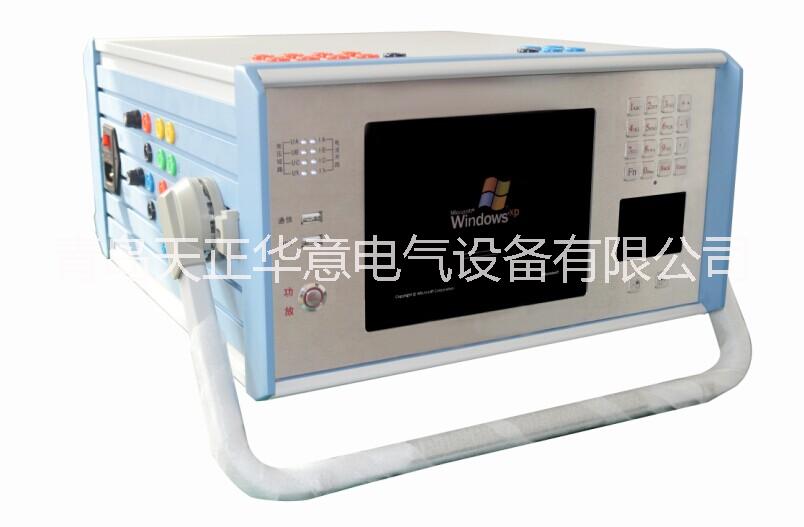

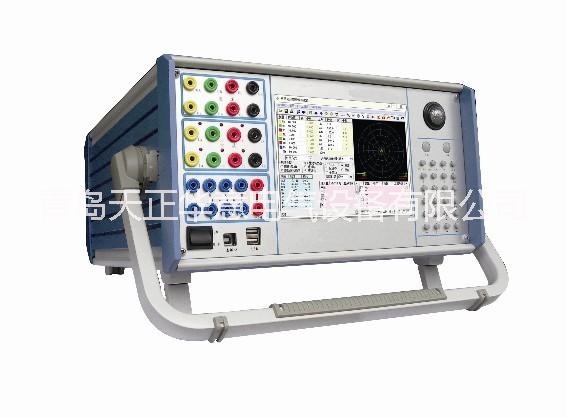

供應微機繼電保護校驗裝置價格 微機繼電保護校驗裝置

技術參數

1、交流電流源

幅值范圍：  6×（0-30A）/相  精度：0.5%

六相電流并聯輸出值：180A

相電流長期允許工作值：10A

功  率： 300VA/相

六相并聯功率： 900VA

六相并聯輸出時允許工作時間：≥10s

頻率范圍： 0--1000Hz；  精度：0.001Hz

諧波次數： 2--20次；    相位： 0--360°； 精度：0.5°

2、直流電流源

幅值：20A/相；  功率：300VA/相；  精度：0.5%

3、交流電壓源

幅值范圍 ：6 ×（0--125V）；   精度：0.5%

線電壓范圍： 0--250V

相電壓/線電壓輸出功率 ：70VA/100VA

頻率范圍：0--1000Hz；   精度：0.001Hz

諧波次數： 2--20次；相位： 0--360°； 精度：0.5°

4、直流電壓源

相電壓輸出幅值：0--±150V；   精度：0.5%

線電壓輸出幅值：0--±300V;

相電壓/線電壓輸出功率：90VA/180VA

5、開關量端子

開關量輸入端子：8對

空 接 點： 1--20mA，24V 裝置內部有源

電位翻轉：0--6VDC為低電平

            15--250VDC為高電平

開關量輸出端子：4對，空接點，遮斷容量：110V/2A，220V/1A。

6、時間測量范圍

范圍  1ms~9999s;    測量精度  1ms

7、體積重量

體積 ：長*寬*高 = 407 (mm)×400 (mm)×190 (mm);

重量 ： 27Kg

8、電   源

AC220V±10%;   50Hz  10A
