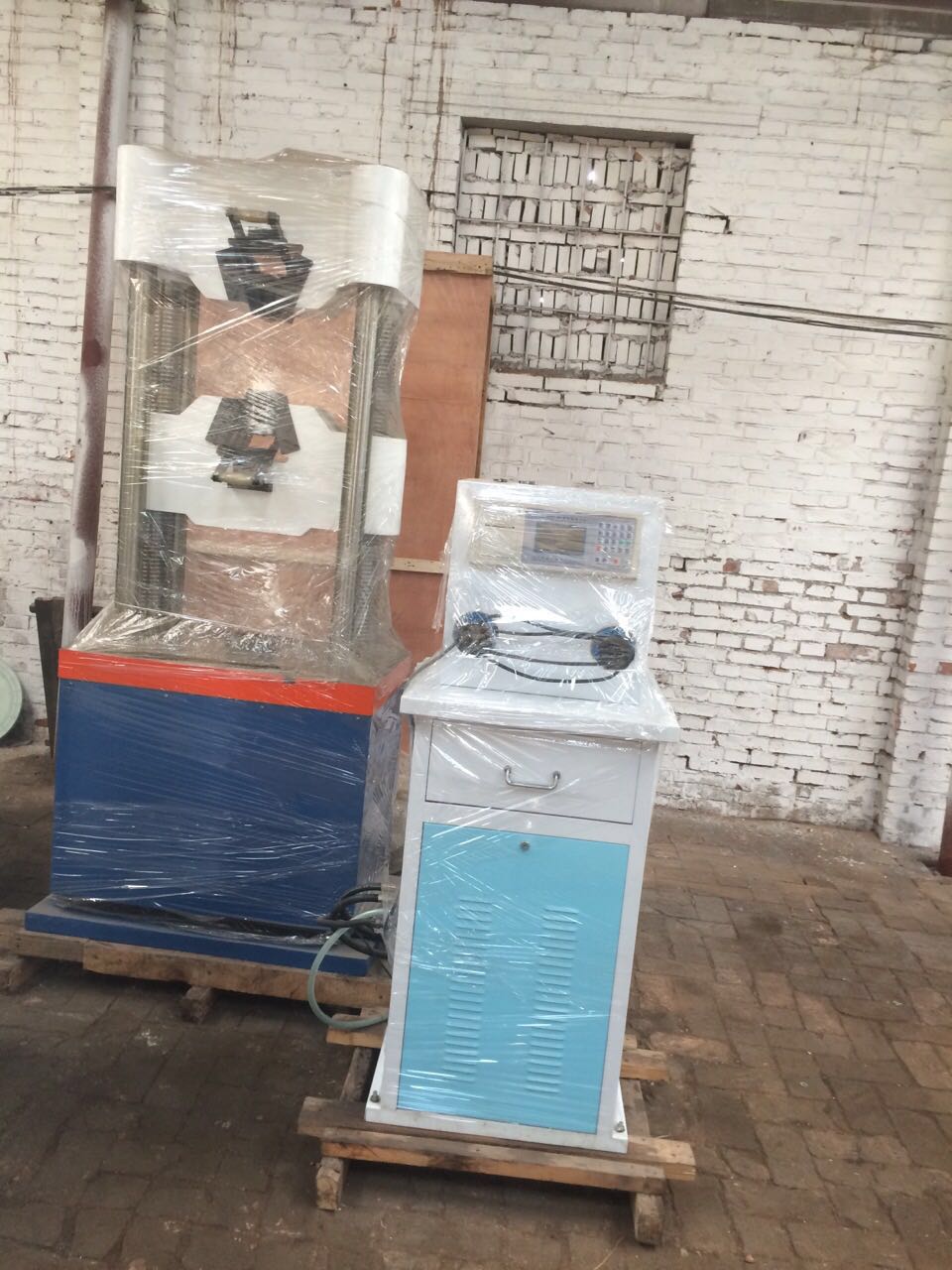

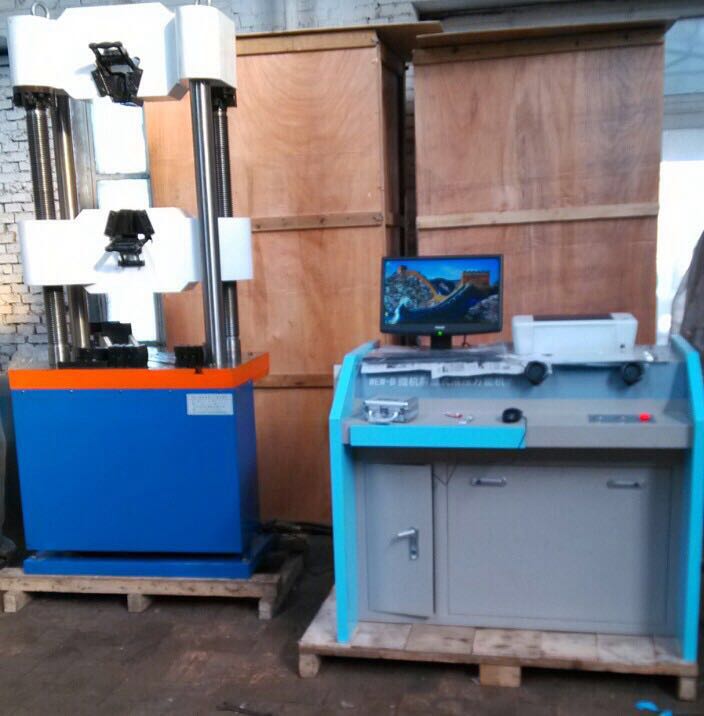

第三章 操作使用指南

3.1 主窗口

主窗口(如圖1)是程序的控制中心，負責管理各個功能窗口，進行試驗、數據處理、程控編輯都在這個界面里。它包括主菜單、數字顯示面板、曲線顯示面板、數據處理面板和監控面板五個部分，如下圖所示。

3.2 主菜單

3.2.1 系統

(1)  通信設置：設置計算機和控制器的通信連接，設置完IP后，可以點擊測試連接；

(2)  選擇通道：分別選擇力、變形、位移等傳感器的連接通道；

(3)  選擇力傳感器：可以匹配4個力傳感器，并分別設置量程；

(4)  選擇引伸計：可以匹配4個引伸計，并分別設置量程；

(5)  試驗回放：

(6)  退出：退出系統軟件。

3.2.2 設置

(1)  系統參數：設置系統運行參數、數據分析參數、曲線采集周期、過載保護啟用、分析結果顯示等：

?        “系統”頁

l        【自動提示摘除引伸計】：設置是否自動提示摘除引伸計，一般要選中此項。它有三個字選項，可以任意選擇組合，只要有一個達到條件，就彈出自動提示摘除引伸計窗口；

（1）    當變形達到  mm時，選中此項則當引伸計變形達到設置數值時，就彈出自動提示摘除引伸計窗口；

（2）    當力值達到  kN時，選中此項則當力值達到設置數值時，就彈出自動提示摘除引伸計窗口；

（3）    自動計算出Rp點后，選中此項則當軟件計算出Rp值時，就彈出自動提示摘除引伸計窗口。

l        【破型判斷->力值下降  kN】：設定破型判斷條件，當力值從峰值下降設定力值時認為完成試驗；

l        【破型判斷->力值下降超過峰值的  %】設定破型判斷條件，當力值從峰值下降設定的百分率時認為完成試驗；

l        【試驗結束自動移到下一個試樣】：當數據板中打開了一批試樣記錄后，試驗結束后，系統自動切換到下一條記錄；

l        【試驗結束自動彈出分析界面】：試驗結束后自動彈出數據分析處理面板；

?        “分析”頁

l        【規定塑性點計算】：提供三種方法計算規定塑性變形點，圖解法、逐點逼近法和滯后環法，并設置兩個規定塑性變形點和規定總延伸點；

l        【選取彈性段標志點】:

計算Rp開始力值點，設定開始點，避免出現計算錯誤。該值的設定需要根據經驗預先判斷試樣的屈服力，只要設定該值在屈服力以下即可；

選取彈性段的P1和P2點，這兩個點的選擇可以影響試樣的彈性模量和規定非比例延伸的計算數值；

l        【力值超過 kN時，開始計算屈服點】：達到設定值時開始計算屈服點，避免計算錯誤；

l        【自動計算力總延伸率Agt】：設置是否由系統根據位移來自動計算Agt，若系統沒有安裝編碼器，可以取消本項設置，用手動來計算Agt；

l        【摘除引伸計后，使用位移量替代變形，使曲線完整】：系統自動檢測引伸計，如果沒有安裝引伸計，系統將自動選擇光電編碼器的位移量進行數據分析；

l        【屈服不明顯時，使用Rp值代替下屈服】：當試樣沒有明顯的屈服點時，軟件自動使用規定非比例點代替下屈服點；

?        “曲線”頁

l        【曲線采集周期】：設置試驗采樣點的采樣周期。缺省設置為200ms。“曲線采集周期”不應設置的過小，否則會記錄過多不必要的重復點，而且占用很多系統資源；

l        【計算出Rp后轉向】：設置摘下引伸計后自動轉向的曲線。

?         “保護”頁

l        【過載保護】：當試驗力超過設定值或超過量程時，系統將自動進入過載保護，切斷試驗機電源，以保證試驗機和試驗人員的安全。

?        “控制”頁

l        【驅動方式】：選擇自動還是手動控制方式；

l        【破型后復位到零點】：本次試驗結束后，是否將活塞復位到零點，這個功能可以連續試驗中使用。

l        【速度檔位】：設置控制面板上的控制檔位數量和檔位值。

(2)  啟動界面：設置用戶自定義啟動界面，如圖：

l        【背景圖片路徑】：要顯示的背景圖片；

(3)  用戶管理：如圖：

(4)  試驗標準：選擇要使用的試驗標準，試驗標準可以根據用戶需要進行定制。

(5)  分辨率：可以根據顯示器屏幕的分辨率，分別設定軟件的分辨率，提供了三種分辨率1024×768、1280×768和1366×768。

3.2.3 標定

(1)  力傳感器標定：用更高一級的試驗機或者測力環標定傳感器，首先選定標定點數，系統默認是3個標定點，個點默認為零點，然后設定其他標定點，當測力環的示值達到設定標定點時，按下【標定】鍵，自動切換到下一個標定點，當所有標定點都標定完成后，按下【確定】鍵保存標定值，如圖：

如果有某個標定點超差，可以單獨標定該點，而不會對其他點產生任何影響。

(2)  引伸計標定：標定方法與力傳感器標定一樣，不在贅述。

(3)  編碼器標定：標定光電編碼器，在標定之前首先點擊【清零】按鍵，將編碼計數清零，然后設定標定點，拉動光電編碼器到設定標定點單擊【標定】按鍵，標定完成。

(4)  控制參數整定：設定電機的速度控制參數以及力、變形控制PID參數，這部分參數整定非常重要，如果設置的不對，試驗機就不能正常的控制，控制參數整定方法詳見3.4.7 控制參數整定。

(5)  手控盒：設置按鍵的控制速度和按鍵定義。

(6)  導出config文件：將已經標定好的配置文件導出到備份文件夾，當重新安裝軟件時可以導入備份文件，避免重新標定；

(7)  導入config文件：從一個備份好的ini文件將標定好的標定數據導入到系統中。

3.2.4 工具

(1)  報表編輯器：用戶可以使用報表編輯器新建、編輯自定義報表，使用方法詳見3.4.4報表編輯器。

(2)  整理數據庫：實現試驗數據的備份、導出和導入，詳見3.4.5 整理數據庫

(3)  試驗標準生成器：編制或修改試驗分析標準，詳見3.4.6 試驗標準生成器
