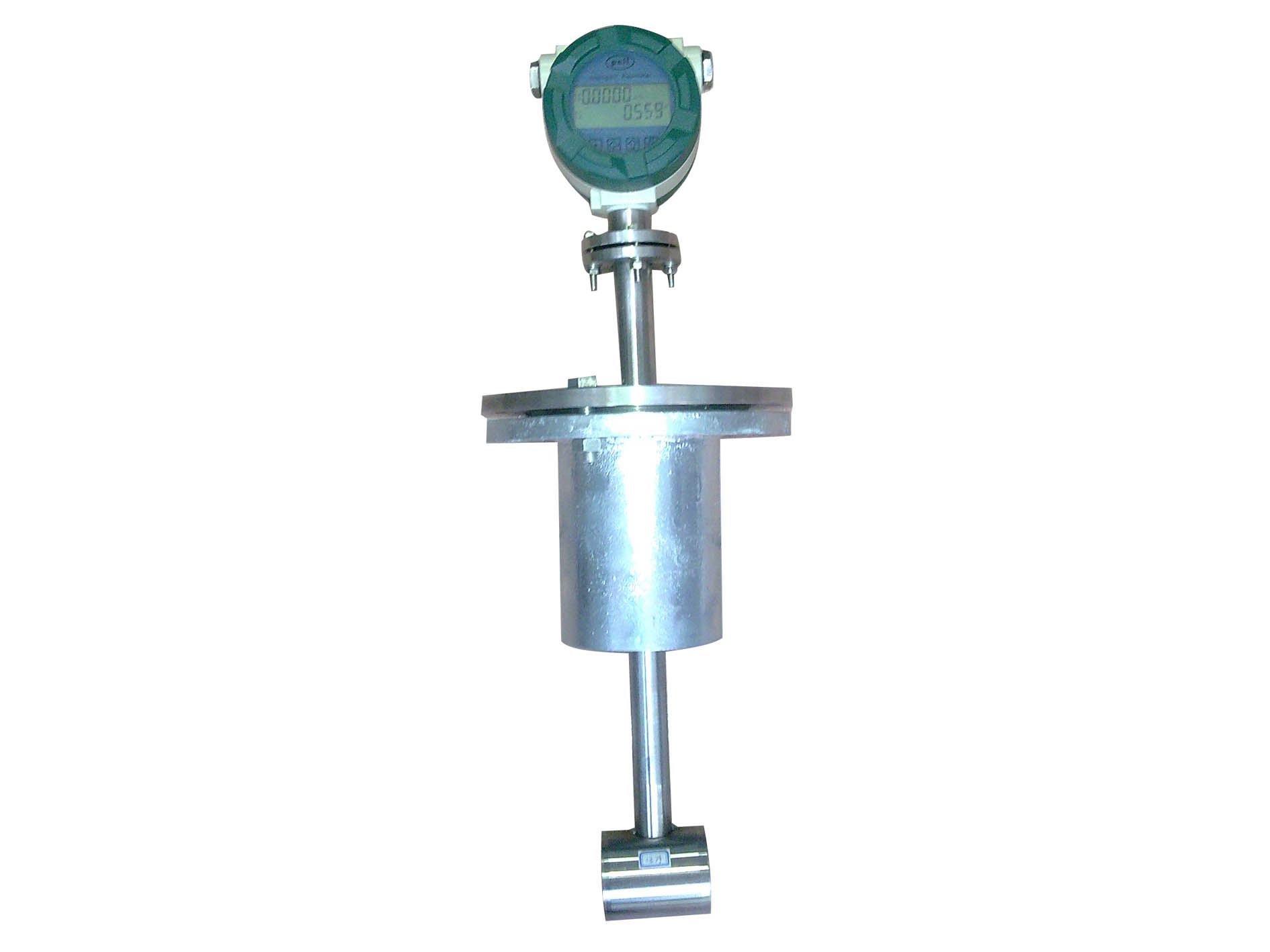

供應LWGY(Q)插入式渦輪流量計

產品名稱：LWGY(Q)插入式渦輪流量計

一 、概述：

■LWGY（Q）系列插入入渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。

■傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al₂O₃、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIBT6),可在有危險的環境中使用。

■傳感器適用于在工作溫度下粘度小于5×10^-6m²/s的介質，對于粘度大于5×10^-6m²/s的液體，要對傳感器進行實液標定后使用。

■如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。

二 技術參數

1．   基本參數

2．   介質溫度 -20℃~+120℃

3．   環境溫度 -20℃~+55℃

4．   度 ±2.5%

5．   傳感器供電電源：電壓：+5-24VDC, 電流：≤10mA

6．   流量計供電電源+3.0V鋰電池10（內裝）可連續工作6年

7．   變送器4-20mA二線制輸出  負載500歐

8．   雙排LCD顯示累積流量（8位）  瞬時流量（4位）

對累積流量、儀表系數進行掉電保護，保護時間大于10年。

9．   傳輸距離：傳感器至顯示儀表的距離可達1000m

三 儀表安裝（見安裝基座示意圖）

■儀表的安裝方式采用插入式。

■儀表可水平、垂直、傾斜安裝，液體應充滿管道，不得有氣泡。

■安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致且上游直管段應≥20DN，下游直管段應≥7DN（DN為管道內徑）。

■儀表應遠離外界電磁場，如不能避免，應采取必要的措施。

■儀表露天安裝時請安裝防雨罩。

四、LWGY(Q)基本型插入式渦輪流量傳感器

■結構：傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。

■原理：流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：

式中： f——脈沖頻率[Hz]

            k——傳感器的儀表系數[1/m³]，由校驗單給出。若以[1/L]為單位

           Q——流體的瞬時流量（工作狀態下）[m³/h]

■每臺傳感器的儀表系數由制造廠填寫在檢定中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

五、LWGY(Q)基本型插入式渦輪流量變送器

■LWGY(Q)型渦輪流量傳感器是在LWGY(Q)基本型渦輪流量傳感器的基礎上增加了24VDC供電，4-20mA兩線制電流變送功能，特別適合于與顯示儀、工控機、DCS等計算機控制系統配合使用。

■本變送器各口徑的流量測量范圍，傳感器結構尺寸，安裝方法，維護等內容請閱讀本說明書第二部分“LWGY基本型渦輪流量傳感器”。

流量計算公式：   Q= Q_F

式中：Q ——實際流量，m³/h

      Q_F——流量測量上限值，m³/h,

      I  ——電流輸出，mA

   變送器供電電壓：24V,（12V—30V）

變送器接線：  A(+)———24V+       B(-)———0V

六、 流量計使用方法：

■主要技術指標

(1) 顯示方式：雙排液晶顯示，方式如下：

Q    XXX.X           四位瞬時流量(m³/h)

XX. XXXXXX           八位累計流量（m³）

(2) 系統低功耗工作：一節3.3V10鋰電池可連續使用5年以上。

(3) 累計流量：自動擴大顯示精度，累計流量值可清零。

(4) 儀表系數：現場可置入。

(5) 掉電保護：儀表系數、累計流量值掉電保持十年不丟。

■三點系數雙排液晶顯示儀置數方法（授權工程師操作）:

打開儀表前蓋，同時按 鍵和F鍵，儀表進入置數狀態，此時上排數字顯示1，表示此時可設置點的儀表系數。上排的后四位可設置對應點的傳感器輸出脈沖頻率值，下排八位可設置該點的儀表系數值。首先位閃爍,按鍵 ，該位加1至所需數值，按移位鍵 ，閃爍位右移，再用 鍵選擇該位數值…… 當閃爍位移至最后一位后，按 鍵，可重新置入該參數。儀表系數格式為XXXXXX.XX，檢查無誤后按下F鍵，可進入下一點儀表系數的設定，設置方法，格式同上，設置完三點系數后繼續按F鍵，

儀表進入工作狀態，上排顯示四位瞬時流量，下排顯示八位累計流量，在工作狀態下，按F鍵，累計總量可清零。

■注：使用三點儀表系數進行流量傳感器的非線性修正需要用戶清楚的知道傳感器不同流量點（頻率點）對應的儀表系數分別是多少,即F1——K1, F2——K2, F3——K3.

七、LWGY（Q）型渦輪流量計（帶變送器）

■LWGY（Q）型渦輪流量計（帶變送器）是在以上增加了24VDC供電，4-20mA 兩線制電流變送功能，特別適合于與顯示儀、工控機、DCS等計算機控制系統配合使用，它同時具備現場顯示和遠傳輸出的功能。

設置儀表系數的操作方法參照“四、LWY型渦輪流量傳感器”置數部分的說明不同之處如下：

■三點系數雙排液晶顯示儀操作方法：

■打開儀表前蓋，同時按下F鍵和 鍵，儀表進入置數狀態。此時上排數字為1，其余四位置入此點的傳感器頻率值，下排可置入此點儀表系數，儀表系數格式為XXXXXX.XX 。首先位閃爍,按鍵 ，該位加1至所需數值，按移位鍵 ，閃爍位右移，再用鍵 選擇該位數值……， 當閃爍位移至最后一位后，按 鍵，可重新置入該參數；

■檢查無誤后按下F鍵，可進入下一組系數的設定，上排顯示2，其余同上；

■檢查無誤后按下F鍵，可進入下一組系數的設定，上排顯示3，其余同上；

■設置完參數，檢查無誤后，同時按下F鍵則回到工作狀態，上排顯示五位瞬時流量，下排顯示八位累計流量；

■在工作狀態下，同時按F鍵，累計總量可清零。儀表再出廠前均已調整好參數，一般不需要再調。如果在正常使用條件下，輸出的遠傳電流確實發現有的點與理論值相比超差，則按如下方法調整電路板上的可調電阻：打開儀表前殼，拿出電路板，在最下一層電路板上有兩個可調電阻，其中調整V3可對4mA進行調整，調整V4可對20mA進行調整，注意調整時不要調節幅度過大。調整好后原樣裝好。
