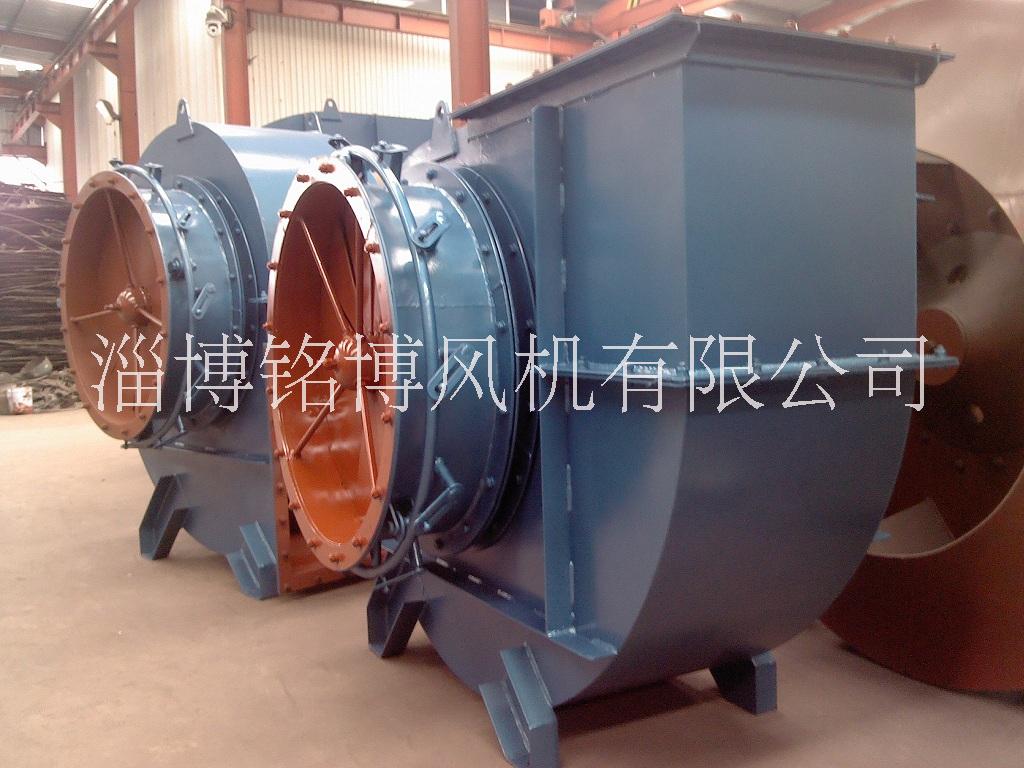

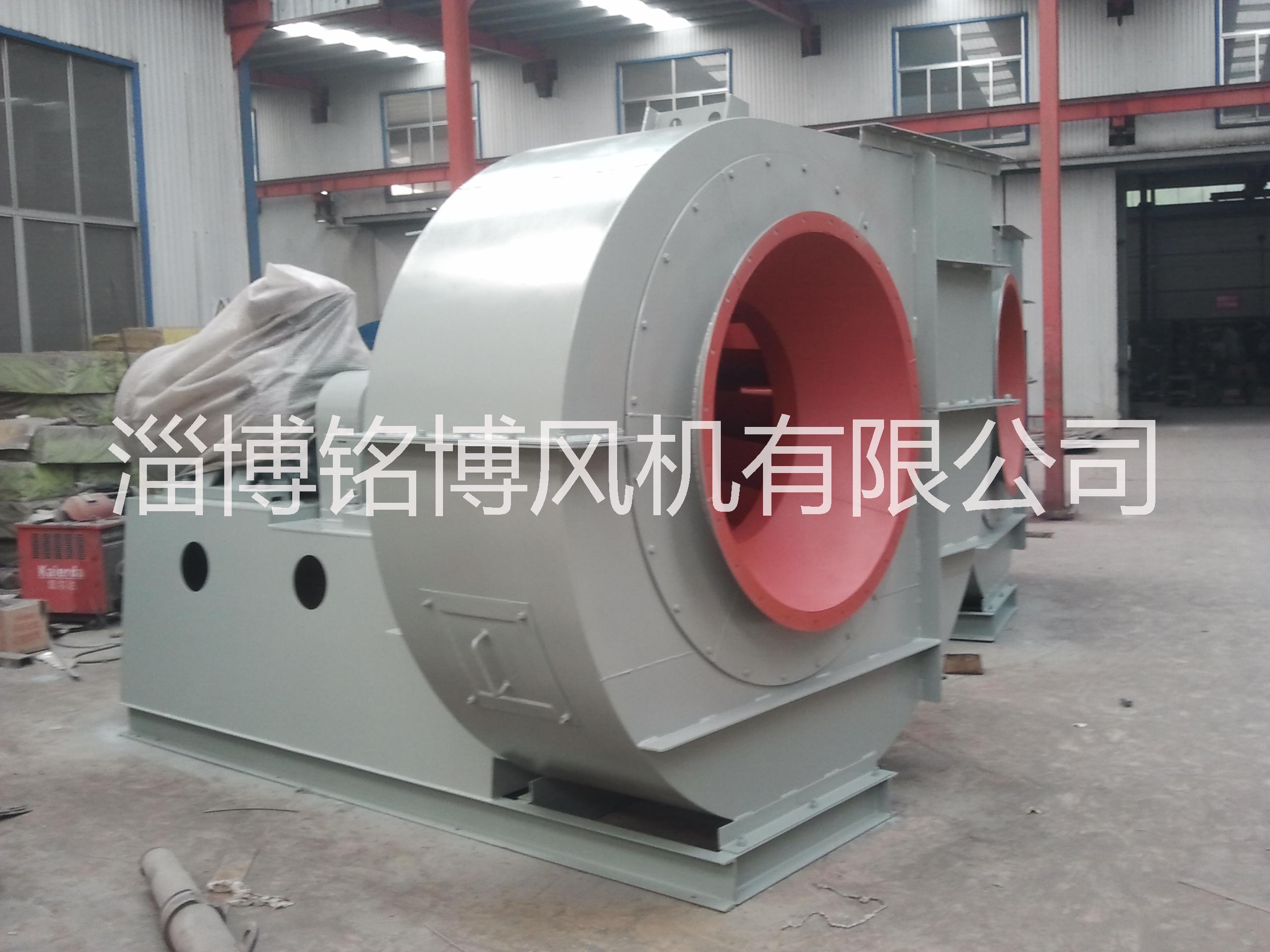

山東 Y5-51-14D鍋爐引風機，耐高溫風機
[Y5-51鍋爐引風機
Y5-51窯爐風機
Y5-51不銹鋼風機]
淄博市鍋爐引風機廠家
價格： 電議
物流： 山東 淄博市 周村區| 買家支付運費
可銷售總量： 9件
手機： 13754780126 郵箱： 738696435@qq.com
傳真： 0533-6068898 地址： 山東 淄博市
[Y5-51鍋爐引風機 Y5-51窯爐風機 Y5-51不銹鋼風機]
郵箱：
手機：
- 品牌： 其他
- 型號： Y5-51-14D
- 氣流方向： 其他
- 材質： 其他
- 風機壓力： 中壓風機
- 類型： 引風機
- 性能： 耐高溫風機
- 用途： 鍋爐風機
- 軸功率： 55
- 葉片數： 12
- 重量： 1645
- 渦輪頭材質： A3
- 轉速： 960
- 配套電機功率： 75
- 適用范圍： 火力發電廠鍋爐引風，車間除塵，礦井通風
G5-51、Y5-51№8-29.5D鍋爐離心送、引風機
1、用途 G5-51，Y5-51型鍋爐送引風機，適用于火力發電廠中2～670t/h蒸汽鍋爐的送引風系統，也滿足了流化床爐的高壓頭性能參數的要求。該系列風機也可用于除塵，礦井通風及一般通風系統。
送風機輸送的為空氣，引風機輸送的為煙氣或含雜質顆粒的氣體。含雜質深度小于200mg/m3時可用4年以上。如含雜質大也可使用，但使用壽命將縮短。送、引風機使用溫度不得超過250℃。
2、形式
1）送風機、引風機制成單吸入形式。機號№8～29.5各20個機號共40種規格。
2）每種風機又可制成左旋轉或右旋轉兩種形式。
3）風機出風口位置，以機殼的出口角度表示。
4）風機傳動方式為D式（即懸臂結構），電動機與風機連接均采用彈性聯軸器，直聯傳動。
5）產品全稱舉例如下：
G5-51-1№18D右90度
Y5-51-1№18D左0度
其中：G、Y分別表示鍋爐送風機與鍋爐引風機，5為效率點的壓力系數10倍化整，51為比轉速，設計，№18表示葉輪直徑1800mm。
3、結構特點
1）該系列風機采用了高強度耐磨葉輪、防漏油軸承箱、關節式軸向調節門。
2）工況范圍寬，風機機號排列得密，容易選到工況點。
3）采用可調式進風口。即在風機安裝時調整進風口和葉輪的軸向、徑向間隙。
4）高強度耐磨葉輪。葉輪采用后向單板葉片，減少氣流沖擊，穩定性好，電動機不易過載，大大延長了風機使用壽命。該型風機壓力系數高、周速低、噪聲小，因而實用性好。
5）防漏油軸承箱。采用搭接式甩油環將高速旋轉的軸承帶起的油甩至軸承箱內壁流回油池；半開式鋁質油封除方便檢修和防止摩擦事故外，可沿軸向增大阻力將部分稀油截回油池；外側壓盤根是將少量的稀油擋住；軸承箱上部設有通氣塞減小了軸承箱里的微正壓，保證不漏油，防塵性能好。
6）關節式軸向調節門。該調節門導葉片支點處及調節桿均設有關節軸承，在運行及調節過程無“死”點，因而調節靈活省力，安裝可靠，保證了執行機構不過載。
7）該風機為整體或分體組裝式。該系列風機16D以下的傳動組、聯軸器罩、電動機出廠前組裝在一個完整的底座上；機殼、進風口和調節門為另一個組件，小型號風機出廠時組裝為兩個組件，大型號的分解組裝為多個組件，以便運輸及安裝。
8）該風機為懸臂結構、布置方便，電動機直聯傳動，均勻傳遞轉矩，減小振動使風機運行可靠。
9）該風機安裝及檢修方便。該風機有兩部分完整的底座機宙及傳動組，機殼有中分面或立分面，拆裝特別方便，轉子可垂直吊出，如只更換葉輪時也可軸向拆裝。
Y5-51型鍋爐離心送風機性能與選用表
| 機號 | 轉速 /(r/min) | 全壓 /Pa | 流量 /(m3/h) | 內效率 （%） | 內功率 /KW | 軸功率 /KW | 所需 功率 /KW | 電動機 | 聯軸器 | 滾動軸承型號 | |||
| 型號 | 功率 /KW | 型號或 代號 | 風機軸 尺寸 /mm | 電動機 軸尺寸 /mm | |||||||||
| 12D | 960 | 1546 | 22100 | 73 | 13 | 13.3 | 17 | Y200L2-6 380V | 22 | 5-75×55 | 75×140 | 55×110 | 3620 |
| 1545 | 27000 | 79 | 14.7 | 15 | 19 | ||||||||
| 1491 | 31900 | 82 | 16.1 | 16.4 | 21 | ||||||||
| 1437 | 36800 | 84 | 17.5 | 17.8 | 23 | Y225M-6 380V | 30 | 5-75×60 | 60×140 | ||||
| 1328 | 41800 | 82 | 18.8 | 19.2 | 25 | ||||||||
| 1220 | 46700 | 79 | 20 | 20.4 | 27 | ||||||||
| 1083 | 51600 | 74 | 21 | 21.4 | 28 | ||||||||
| 13D | 1450 | 4138 | 42400 | 73 | 67 | 68 | 89 | Y315S-4 380V | 110 | 7-75×80 | 75×140 | 80×170 | 3620 |
| 4137 | 51900 | 79 | 75 | 77 | 100 | ||||||||
| 3991 | 61300 | 82 | 83 | 85 | 110 | ||||||||
| 3847 | 70700 | 84 | 90 | 92 | 119 | Y315M1-4 380V | 132 | ||||||
| 3556 | 80200 | 82 | 97 | 99 | 128 | ||||||||
| 3266 | 89600 | 79 | 103 | 105 | 136 | Y315M2-4 380V | 160 | ||||||
| 2903 | 99000 | 74 | 108 | 110 | 143 | ||||||||
| 13D | 960 | 1814 | 28100 | 73 | 19.4 | 19.8 | 26 | Y225M-6 380V | 30 | 5-75×60 | 75×140 | 60×110 | 3620 |
| 1813 | 34300 | 79 | 21.9 | 22.3 | 29 | ||||||||
| 1740 | 40600 | 82 | 23.9 | 24.4 | 32 | Y250M-6 380V | 37 | 5-75×65 | 65×140 | ||||
| 1686 | 46800 | 84 | 26.1 | 26.6 | 35 | ||||||||
| 1558 | 53100 | 82 | 28 | 28.6 | 37 | Y280S-6 380V | 45 | 5-75×75 | 75×140 | ||||
| 1430 | 59300 | 79 | 29.8 | 30.4 | 40 | ||||||||
| 1274 | 65600 | 74 | 31.4 | 32 | 42 | ||||||||
| 14D | 1450 | 4799 | 53000 | 73 | 97 | 99 | 128 | Y315S-4 380V | 160 | 9507×4 | 105×210 | 90×170 | 6324 22324 CC/W33 |
| 4798 | 64800 | 79 | 109 | 112 | 145 | ||||||||
| 4629 | 76600 | 82 | 120 | 123 | 159 | ||||||||
| 4461 | 88400 | 84 | 130 | 133 | 173 | Y315M1-4 380V | 180 | ||||||
| 4124 | 100000 | 82 | 140 | 143 | 185 | ||||||||
| 3788 | 112000 | 79 | 149 | 152 | 198 | Y315M2-4 380V | 200 | ||||||
| 3367 | 124000 | 74 | 157 | 160 | 208 | ||||||||
Y5-51型鍋爐離心送風機性能與選用表
| 機號 | 轉速 /(r/min) | 全壓 /Pa | 流量 /(m3/h) | 內效率 （%） | 內功率 /KW | 軸功率 /KW | 所需 功率 /KW | 電動機 | 聯軸器 | 滾動軸承型號 | |||
| 型號 | 功率 /KW | 型號或 代號 | 風機軸 尺寸 /mm | 電動機 軸尺寸 /mm | |||||||||
| 14D | 960 | 2104 | 35100 | 73 | 28.1 | 28.7 | 37 | Y280S-6 380V | 45 | 7-105×75 | 105×210 | 75×140 | 6324 22324 CC/W33 |
| 2103 | 42900 | 79 | 31.7 | 32.4 | 42 | ||||||||
| 2029 | 50700 | 82 | 34.8 | 35.6 | 46 | Y280M-6 380V | 55 | ||||||
| 1955 | 58500 | 84 | 37.8 | 38.6 | 50 | ||||||||
| 1808 | 666200 | 82 | 40.4 | 41.3 | 54 | ||||||||
| 1660 | 74200 | 79 | 43.3 | 44.2 | 57 | Y315S-6 380V | 75 | 7-105×80 | 80×170 | ||||
| 1476 | 821000 | 74 | 45.5 | 46.4 | 60 | ||||||||
| 15D | 1450 | 5509 | 65100 | 73 | 136 | 139 | 181 | Y355-4 | 220 | 8-105×100 | 105×210 | 100×210 | 6324 22324 CC/W33 |
| 5508 | 797000 | 79 | 154 | 158 | 205 | ||||||||
| 5314 | 94200 | 82 | 170 | 173 | 225 | 250 | |||||||
| 5121 | 109000 | 84 | 185 | 188 | 245 | ||||||||
| 4734 | 123000 | 82 | 197 | 201 | 262 | 315 | |||||||
| 4348 | 138000 | 79 | 211 | 215 | 280 | ||||||||
| 3865 | 152000 | 74 | 221 | 225 | 293 | ||||||||
| 15D | 960 | 2415 | 43100 | 73 | 39.6 | 40.4 | 53 | Y315S-6 380V | 75 | 7-105×80 | 105×210 | 80×170 | 6324 22324 CC/W33 |
| 2414 | 52800 | 79 | 44.8 | 45.7 | 59 | ||||||||
| 2329 | 52400 | 82 | 49.2 | 50.2 | 65 | ||||||||
| 2245 | 72200 | 84 | 53.6 | 54.7 | 71 | ||||||||
| 2075 | 81400 | 82 | 57.2 | 58.4 | 76 | Y315M1-6 380V | 90 | ||||||
| 1906 | 91400 | 79 | 61.3 | 62.5 | 81 | ||||||||
| 1694 | 101000 | 74 | 64.2 | 65.5 | 85 | ||||||||
| 15D | 730 | 1397 | 32800 | 73 | 17.4 | 17.8 | 23 | Y250M-8 380V | 30 | 7-105×65 | 105×210 | 65×140 | 6324 22324 CC/W33 |
| 1396 | 40200 | 79 | 19.7 | 20.1 | 26 | ||||||||
| 1347 | 47500 | 82 | 21.7 | 22.1 | 29 | ||||||||
| 1298 | 54900 | 84 | 23.6 | 24 | 31 | Y280S-6 380V | 37 | 75×140 | |||||
| 1200 | 61900 | 82 | 25.2 | 25.7 | 33 | ||||||||
| 1102 | 69500 | 79 | 26.9 | 27.5 | 36 | ||||||||
| 980 | 76800 | 74 | 28.3 | 28.8 | 37 | ||||||||
