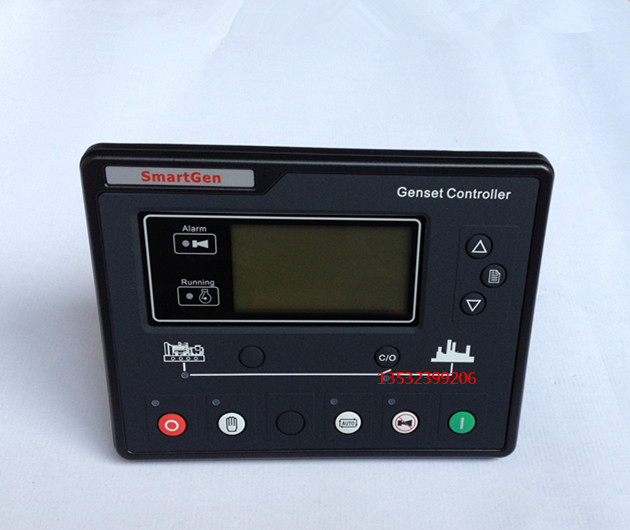

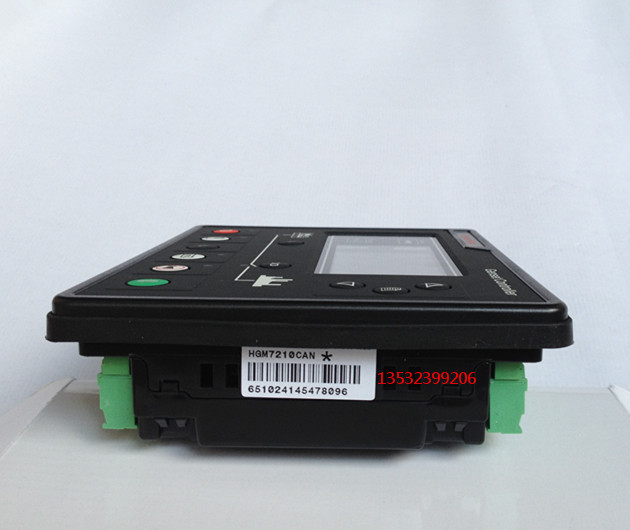

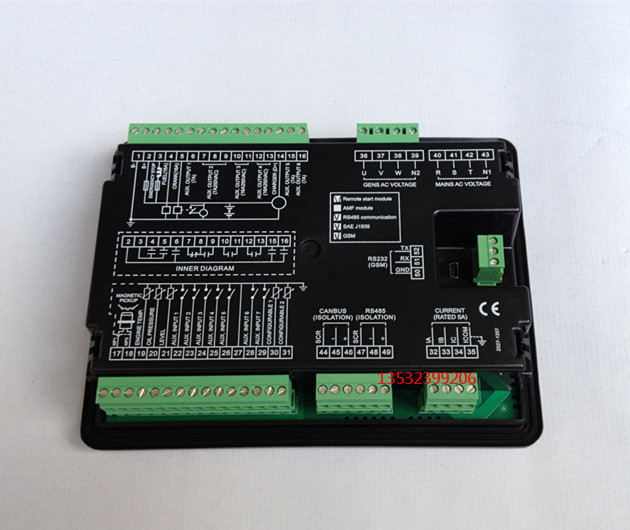

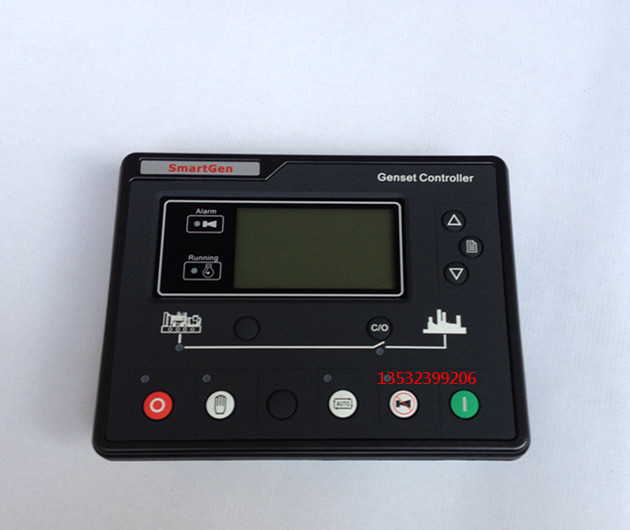

Smartgen/眾智HGM7210發電機控制器

概述

HGM7200/7100系列電站自動化控制器用于單臺柴油發電機組自動化及監控系統，實現發電機組的自動開機／停機、數據測量、報警保護及“三遙”功能。控制器采用液晶(LCD)圖形顯示器，可顯示中文、英文及其他多種語言，操作簡單，運行可靠。
HGM7200/7100系列電站自動化控制器采用32位微處理器技術，實現了多種參數的精密測量、定值調節以及定時、閾值整定等功能，絕大部分參數可從控制器前面板調整，所有參數可使用PC機通過USB接口調整，又可使用PC機通過RS485接口調整及監測。其結構緊湊、接線簡單、可靠性高，可廣泛應用于各類型發電機組自動化系統。
性能和特點
HGM7X10：用于單機自動化，通過遠程開機信號控制發電機組自啟停；
HGM7X20：在HGM7X10基礎上增加了市電電量監測和市電/發電自動切換控制功能(AMF)，特別適用于一路市電一路機組構成的單機自動化系統。
其主要特點如下：
1.利用32位ARM單片機，硬件集成度高，可靠性得到進一步提升；
2.液晶顯示LCD為132x64，帶背光，中文、英文及其他多種語言可選界面操作，且可現場選擇，方便工廠調試人員試機；
3.屏幕保護采用硬屏亞克力材料，耐磨及耐劃傷性能更好；
4.采用硅膠面板及按鍵，適應環境高低溫能力更強；
5.具有RS485通訊接口，利用MODBUS協議可以實現“三遙”功能；(需使用具有RS485接口的控制器)；
6.具有SMS功能，當發電機組有報警時可以自動向所設置的5個電話號碼發送報警信息，也可以通過來控制發電機組和查閱發電機組狀態；(需使用具有GSM接口的控制器)；
7.具有CAN BUS接口，可以連接具備J1939的電噴機，不但可以監測電噴機的常用數據(如水溫、油壓、轉速、燃油消耗量等)，也可以通過CANBUS接口控制開機、停機、升速和降速等(需使用具有CAN BUS接口的控制器)；
8.適合于三相四線、三相三線、單相二線、二相三線(120/240V)電源 50/60Hz系統；
9.采集并顯示市電/發電三相電壓、三相電流、頻率、功率參數；
10.市電具有過壓、欠壓、過頻、欠頻、缺相、逆相序功能，發電具有過壓、欠壓、過頻、欠頻、過流、過功率、逆功率、缺相、逆相序功能；
11.三個固定模擬量傳感器(溫度，油壓，液位)；
12.兩個可編程模擬量傳感器可設置成溫度或壓力或液位傳感器(只有HGM72X0具有此功能)；
13.精密采集發動機的各種參量：
溫度WT °C/ °F同時顯示
機油壓力OP kPa/Psi/Bar同時顯示
燃油位FL單位：%
轉速SPD單位：RPM
電池電壓VB單位：V
充電機電壓VD單位：V
計時器HC可累計65535小時
累計開機次數 可累計65535次
14.控制保護功能：實現柴油發電機組自動開機／停機、合分閘(ATS切換) 及完善的故障顯示保護等功能；
15.所有輸出口均為繼電器輸出；
16.參數設置功能：允許用戶對其參數進行更改設定，同時記憶在內部FLASH存儲器內，在系統掉電時也不會丟失。絕大部分參數可從控制器前面板調整，所有參數可使用PC機通過USB接口調整，又可使用PC機通過RS485接口調整；
17.多種溫度、壓力、油位傳感器曲線可直接使用，并可自定義傳感器曲線；
18.多種起動成功條件(轉速傳感器、油壓、發電)可選擇；
19.供電電源范圍寬(8~35)VDC，能適應不同的起動電池電壓環境；
20.HGM7200系列控制器具有歷史記錄，實時時鐘，定時開關機(每月/每周/每天開機一次且可設置是否帶載)功能；
21.可用于水泵機組，也可做指示儀表使用(只指示、報警，繼電器無動作)；
22.具有維護功能，維護時間到動作可設置(僅警告或報警停機)；
23.所有參數均采用數字化調整，摒棄了常規電位器的模擬調整方法，提高了整機的可靠性和穩定性；
24.外殼與控制屏之間設計有橡膠密封圏，防水性能可達到IP55；
25.固定控制器用卡件采用金屬卡件，在高溫環境下性能更加出色；
26.模塊化結構設計，阻燃ABS外殼，可插拔式接線端子，嵌入式安裝方式，結構緊湊，安裝方便。
