供應供應拉繩編碼器/批發拉繩編碼器

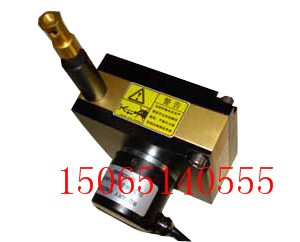

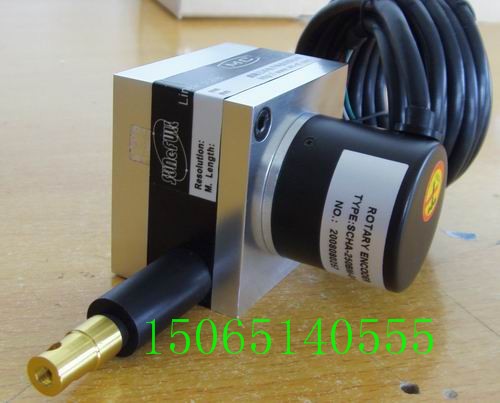

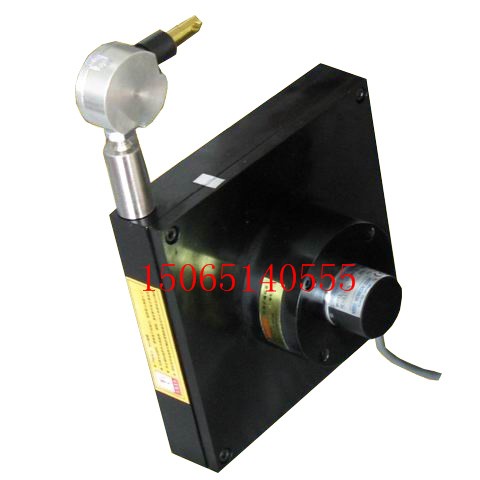

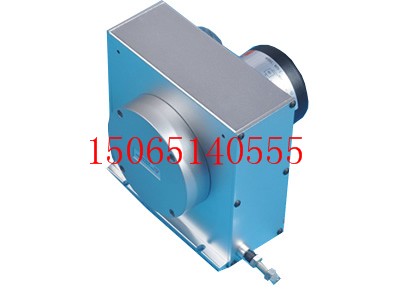

拉線編碼器/拉繩編碼器

☆結構簡單，內部平行排線.

☆每圈行程200毫米、250毫米、256毫米、300毫米。

☆安裝維護方便,直接測量位移,精度高。

☆各種旋轉傳感器可裝，各種輸出可選。

☆軟性多股不銹鋼鋼絲繩 、耐腐蝕型。

☆測量行程可選：0~1米，0~2米，0~3米

☆輸出信號可選：

☆增量信號A、B、Z；絕對值編碼器信號SSI。

:::其有如下特點:::

鋼絲繩平排在測量盤上,每圈行程相同,因此在整個測量范圍內均為線性測量.

恒力鋼帶采用彈簧材料,并采用雙盤卷簧方式,以保證在整個過程中定的收緊張力,避免鋼絲繩的來回程偏差及松馳不定，保證長期抗疲勞強度.

鋼絲繩測量盤.卷簧輪同一軸,并直接通過聯軸器與編碼器聯動,其連接誤差降至最小.電氣連接防水密封IP65設計.安裝維護方便,直接測量位移,因安裝的精度問題所帶來的偏差最小.

:::技術參數:::

測量行程 可按客主要示定制

每圈長度 512毫米 500毫米（可按客戶要求定制）

測量精度 ±5毫米 ±5毫米

安裝腳孔中心 長x寬=415x95 長x寬=340x65

彈簧材料 不銹鋼彈簧材料,彈簧拉力可達8公斤 不銹鋼彈簧材料,彈簧拉力可達8公斤

鋼絲繩材料 316L不銹鋼，耐腐蝕、耐海水浸泡 316L不銹鋼，耐腐蝕、耐海水浸泡

類型 技術數據

數字輸出 模擬輸出

傳感器類型 增量型編碼器、絕對值編碼器 精密電阻、絕對值編碼器、角位移

電阻值 無 5k、10k

鋼絲繩 進口涂塑鋼絲繩 進口涂塑鋼絲繩

拉線速度 1000mm/s?。?span>MAX） 1000mm/s?。?span>MAX）

測量行程 0~3000mm （0－2000mm）

分辨力 0.02、0.005、0.05 mm/脈沖 理論無限小

精度 0.05％FS 0.1％FS、0.2％FS、0.5％FS

響應頻率 300 K Hz

輸出 長線驅動、推拉輸出、SSI、格雷碼 4－20毫安、0－5v、1－5v、0－10v

工作電壓 DC5V、DC5-26V 24v

外殼材質 進口鋁合金，表面氧化處理、耐磨防腐蝕

重量　　　 740g

出線口拉力 4N

抗 震 動 　10HZ 到 1500HZ，10G

電纜長度 4米

工作溫度 -25℃～+85℃ -45℃～+105℃

三、注意事項

1、拉線位移傳感器有效測量行程：移動部件實際參與的行程

2、輸出信號方式：數字量、模擬量等：

3、供電電壓：給傳感器供電電源電壓

4、移動部件測量基本要求：測量等級，分辨率大小

5、拉線位移傳感器工作環境：溫度、濕度、灰塵、其他物影響等

6、拉線速度：移動部件的位移速度，往復可能不一致

7、使用頻率：移動部件的每天往復循環次數

8、拉頭安裝時預拉空間：即拉頭安裝好后移動部件在初始位置時拉頭和傳感器之間距離

9、選擇拉線位移傳感器量程時要考慮預拉空間，若預拉距離大，可以考慮在傳感器外加延長線，這樣選型時可以減小拉線位移傳感器的量程節省很大費用，

10、拉線位移傳感器配置等級，這于使用設備的要求等級及計劃的費用有關

拉繩位移傳感器又稱拉繩傳感器、直線位移傳感器、拉繩電子尺、拉線盒、拉繩編碼器。拉繩位移傳感器是直線位移傳感器在結構上的精巧構成，充分結合了角度傳感器和直線位移傳感器的優點，成為一款安裝尺寸小、結構緊湊、測量行程大、精度高的傳感器，行程從一百毫米至十幾米不等。

工作原理和常用參數：

拉繩式位移傳感器的功能是把機械運動轉換成可以計量，記錄或傳送的電信號。楚嘉CKS系列位移傳感器由可拉伸的不銹鋼繩繞在一個有螺紋的輪轂上，此輪轂與一個精密旋轉感應器連接在一起，感應器可以是增量編碼器，絕對值編碼器，混合或?qū)щ娝芰闲D(zhuǎn)電位計，同步器或解析器。

操作上，拉繩式位移傳感器安裝在固定位置上，拉繩縛在移動物體上。拉繩直線運動和移動物體運動軸線對準。運動發生時，拉繩伸展和收縮。一個內部彈簧保證拉繩的張緊度不變。帶螺紋的輪轂帶動精密旋轉感應器旋轉，輸出一個與拉繩移動距離成比例的電信號。測量輸出信號可以得出運動物體的位移、方向或速率。

常用參數有測量行程、輸出信號模式、線性度、重復性、分辨率、線徑規格、出線口拉力、往返速度、重量、輸入電阻值、功率、工作電壓、工作溫度、震動、防護等級等。

信號輸出方式拉線編碼器的原理及應用

拉繩位移傳感器的信號輸出方式分為數字信號輸出和模擬信號輸出，數字輸出型可以選擇增量旋轉編碼器、絕對值編碼器等，輸出信號為方波ABZ信號、正余弦信號、CANopen信號、自由RS485信號、MODBUS信號、Profibus信號或格雷碼/二進制信號，測量行程長（100～15000mm），精度高（～%FS），防護等級IP65。外殼和線輪均經過防腐處理，牽引繩為316不銹鋼繩，可以在惡劣的環境下（包括海水）工作?？蛇x輸出方式有：電阻型、電壓型、電流型、增量脈沖型、脈沖型

模擬輸出型可以選擇精密電位器、霍爾編碼器、絕對值編碼器等，輸出信號可以為4－20毫安、0－5伏、0－10伏和電阻信號等，行程可以達到12500毫米，使用環境可以達到IP65的防護等級，-45℃～+105℃的寬溫度環境下使用。

拉繩位移傳感器應用：

拉繩位移傳感器特別適合直線導軌系統，液壓氣缸系統、試驗機、伸縮系統，倉儲位置定位，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械等相關尺寸測量和位置控制，特別適合液壓油缸的控制。完全可以替代光柵尺，其它應用場合可以定制，完全可以實現低成本的高精度測量。
