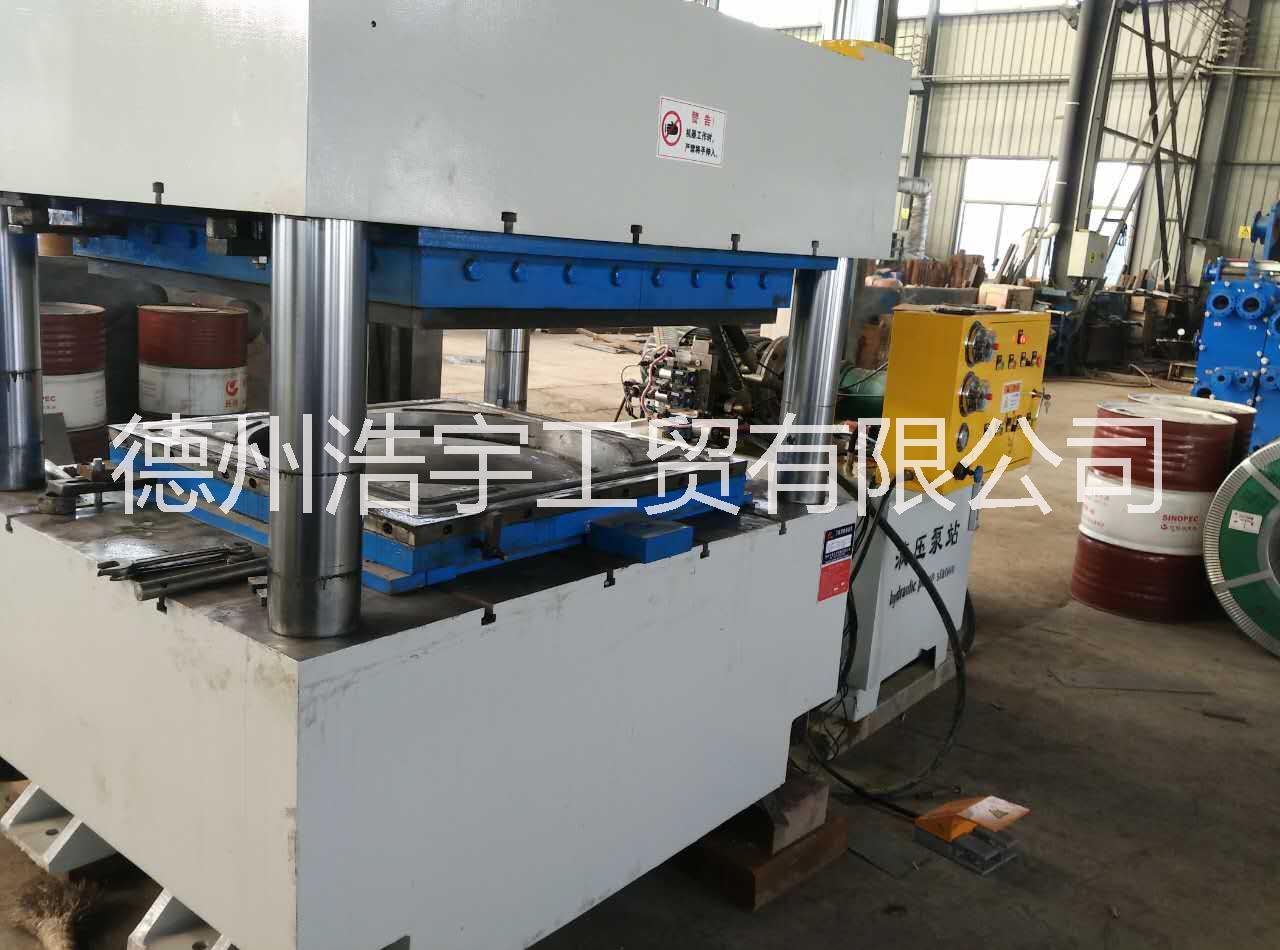

供應沖壓模具種類

沖壓模具種類 廠家定制沖壓模具

根據零件形狀要求，將沖壓工藝方案確定為：落料拉深整形二次整形翻邊、沖孔、成形。根據體積不變原則，利用ug軟件建模并求得產品的落料尺寸為165 mm.并確定拉深凸模直徑為48 mm，凸模圓角為r8 mm，凹模圓角為r8 mm，模具間隙按1. 1 t.拉深高度確定為10 mm.

然后利用dynaform軟件分別對表中的數據進行多工序成形分析。

利用ug軟件分別建立端蓋沖壓成形的各個工序模具模型。然后將模型轉成iges格式，并導入dynaform軟件中進行前處理。有限元分析參數設置

（ 1）毛坯設置。材料： 08 al；材料類型： 36號；三參數barlat屈服模型；單元類型： belytschko_tsay殼單元。

（ 2）模具設置。接觸類型：成形單向面對面接觸；模具間隙： 1. 1 t；摩擦因數： 0. 125.

利用落料拉深工序有限元分析生成的dynain文件，建立整形分析模型，并分別對中的8組數據進行模擬，通過對比fld圖，選取整形模擬沒有發生破裂的結果進行二次整形模擬，從而得到最合理的一組參數，零件最薄處尺寸為1. 84 mm，減薄量為26. 4%， fld

產品形狀比較簡單，模具結構也比較簡單，文中只給出工序圖。模具機械（）各零件均設計為回轉體，可獲得較高的尺寸及位置精度，使模具裝配簡便。
