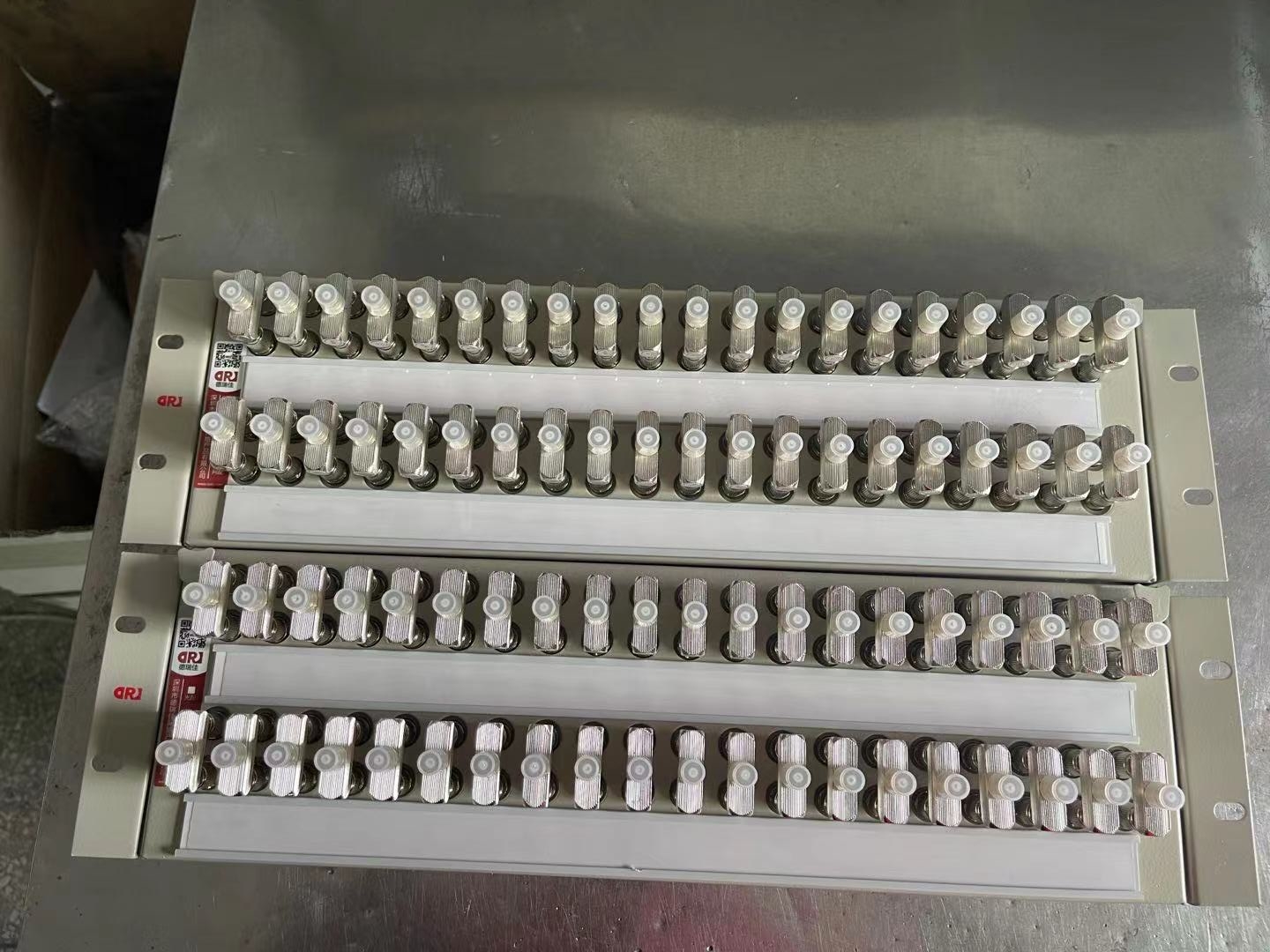

21系統DDF數字單元體，數字配線架 L9頭配線架

電氣性能

75Ω/ 75Ω不平衡式連接單元

特性阻抗：75Ω

回波損耗：≥18dB(50KHz～233MHz)

回線介入衰減：≤0.3dB(50KHz～233Hz )

內外導體間絕緣電阻：≥1000MΩ（500V）

內、外導體間接觸電阻： ≤2.5mΩ(外導體)

                       ≤10mΩ（內導體）

內外導體間耐電壓：≥1000V*AC*1min不擊穿、無飛弧

回線間串音防衛度：≥70dB(50KHz～233MHz)

主要機械性能

拉脫力  （N）：抗電纜拉伸能力大于 50

分離力  （N）：在無鎖定狀態下為2.2 ～ 10

機械耐久性：同軸連接器插拔1000次后，符合其電氣性能，且接觸面應仍有電鍍層，不得露出基底材料。

環境條件

工作溫度：-5 ℃ ～ +40 ℃

        相對濕度：≤ 85％（+30℃）

        大氣壓力：70 kPa ～ 106 kPa

儲存溫度

    -25 ℃ ～ +55℃

試驗環境條件

試驗在標準條件下進行，即

溫度：  15 ℃ ～ 35 ℃

        相對濕度：≤ 75％

        大氣壓力：86 kPa ～ 106 kPa

機架的特征

1，產品屬于雙面架，開放式設計。

2，架體上的單元體安裝孔位標準化設計，通用性好

3，滿足21〞及19〞安裝的單元體的安裝，互換性好。

4，滿足不同數量的單元體的安裝，按實際需要情況任意調節單元體的安裝位置。      5，機架內部空間利用率提高36%

6，單元體可向下翻轉90°，便于電纜成端操作。

7，單元體采用導向推進自動定位，開啟及關閉操作方便

8，Y”型同軸插頭帶有測試口，具有在線測試功能。

9，采用表面鍍金的同軸連接器，接觸電阻低，連接可靠。

10，系統標識清晰、完善，方便維護與管理。
