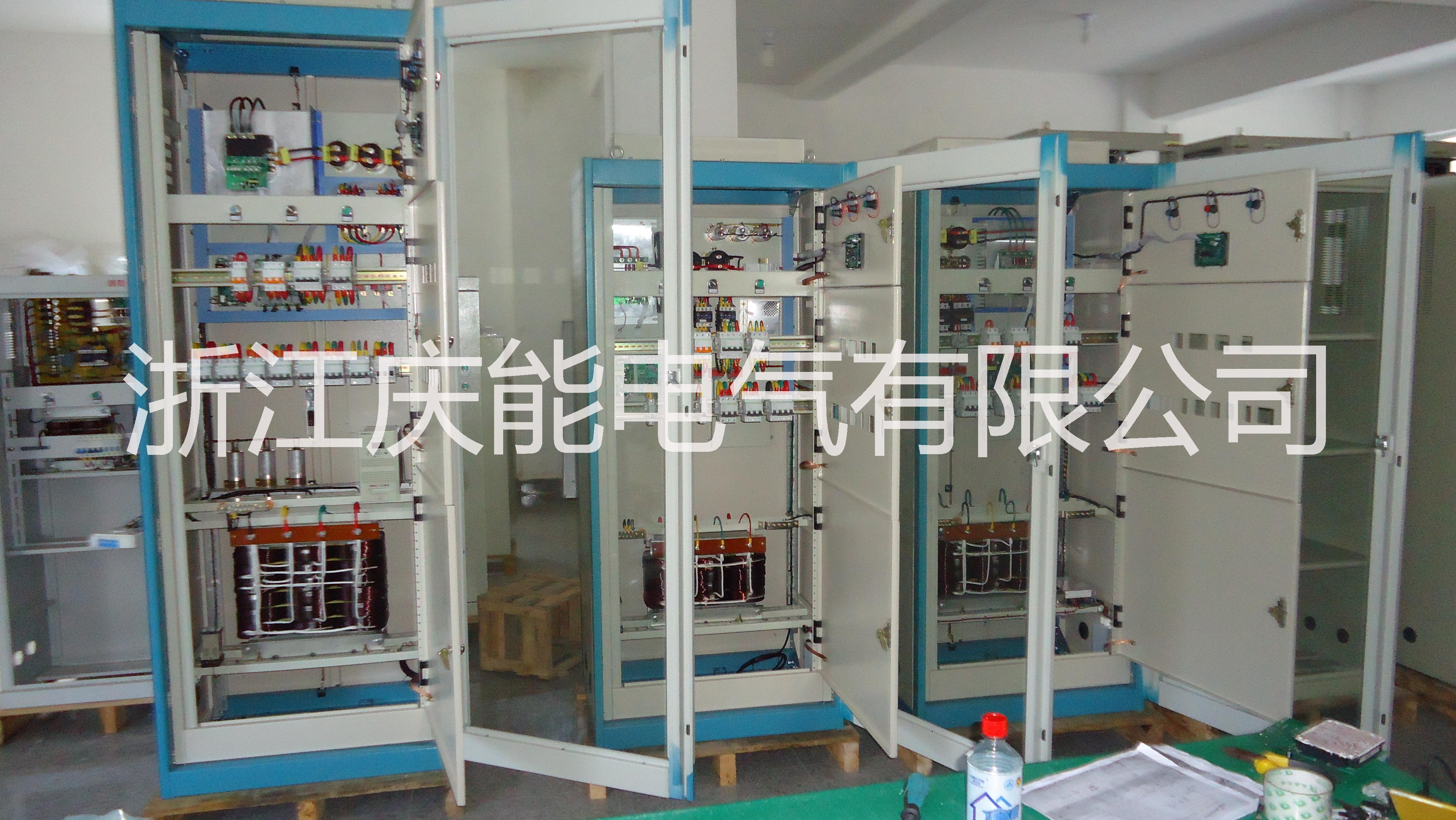

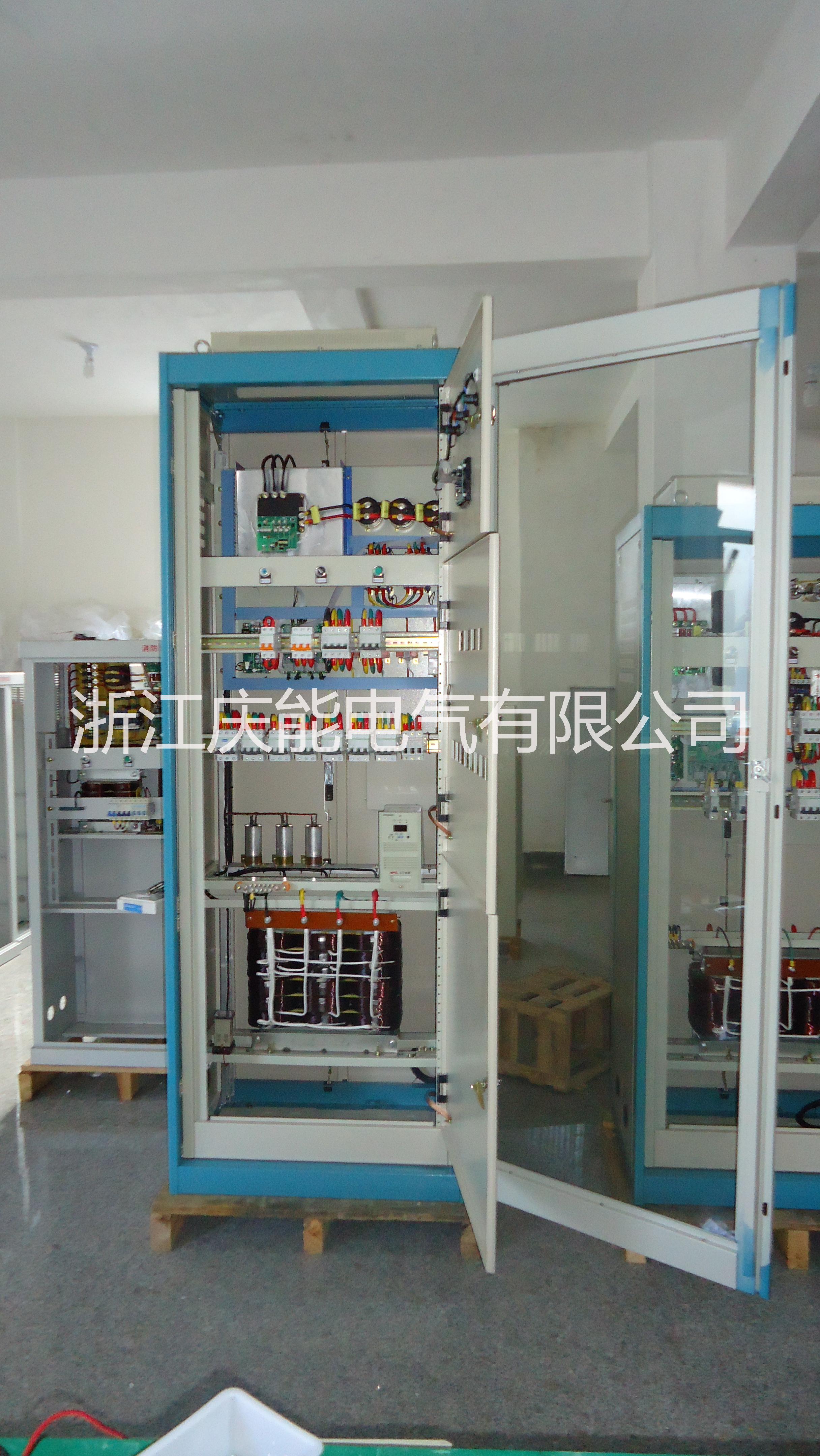

供應直流屏，EPS，浙江地區，全國供應優質電源

功能說明

1.3.2.1 保護功能

輸出過壓保護

輸出電壓過高對用電設備會造成災難性事故，為杜絕此類情況發生，我公司的高頻模塊內有過壓保護電路，出現過壓后模塊自動鎖死，相應模塊故障指示燈亮，故障模塊自動退出工作而不影響整個系統正常運行；過壓保護點設為290V±2V（QN22002）或者145V±2V（QN11004）。

輸出限流保護

每個模塊的輸出功率受到限制，輸出電流不能無限增大，因此每個模塊輸出電流限制為額定輸出電流的1.1倍，如果超負荷，模塊自動調低輸出電壓以保護模塊。

短路保護

整流模塊輸出特性如下圖，輸出短路時模塊在瞬間把輸出電壓拉低到零，限制短路電流在限流點之下，此時模塊輸出功率很小，以達到保護模塊的目的。模塊可長期工作在短路狀態，不會損壞，排除故障后模塊可自動恢復工作。

模塊并聯保護

每個模塊內部均有并聯保護電路，保證故障模塊自動退出系統，而不影響其它正常模塊工作。模塊并機輸出示意圖如下圖所示。

過溫保護

過溫保護主要是保護大功率變流器件，這些器件的結溫和電流過載能力均有安全極限值，正常工作情況下，系統設計留有足夠余量，在一些特殊環境下，如環境溫度過高、風機停轉等情況下，模塊檢測散熱器溫度超過85℃時自動關機保護，溫度降低到55℃時模塊自動啟動。

過流保護

過流保護主要保護大功率變流器件，在變流的每一個周期，如果通過電流超過器件承受電流，關閉功率器件，達到保護功率器件的目的。過流保護可自動恢復。

		圖1-7：監控單元原理框圖

1.2.1.3 性能及技術指標

表1-4：性能及指標

1.2.2 操作說明

1.2.2.1 主信息界面及主菜單界面

參數顯示

顯示電源基本工作參數包括合母電壓、控母電壓、控母電流、電池電流、充電方式、系統狀態

故障信息顯示

菜單顯示

選擇參數菜單

控制參數                                         控制充電方式、均充電壓、浮充電壓

參數設置

 設置電池管理參數

                    設置合母電壓報警線

設置控母電壓報警

                                                   設置PT供電及模塊的有無

    設置對外通訊地址、通訊速率及通訊協議

參數校準

測量電壓校準

                           測量電流校準

操作流程

圖1-8：操作流程圖

1.2.2.2 工作參數查詢說明

正常工作情況下監控循環顯示基本工作參數，也可按“↑↓”鍵切換基本工作參數顯示頁和故障信息頁。

1.2.2.3 控制操作說明

l    浮充電壓設置：光標移到“浮充”項，按“+、-”鍵改變浮充電壓值；浮充電壓在系統選擇為 “浮充”時作為模塊的輸出電壓；浮充電壓不能大于合母過壓值，不能小于合母的欠壓值。

l    均充電壓設置：光標移到“均充”項，按“+、-”鍵改變均充電壓值；均充電壓在模塊選擇為 “均充”時作為模塊的輸出電壓；均充電壓不能大于合母過壓值，不能小于合母的欠壓值。

l    保存返回：光標移動到“保存”項，按“設置”鍵保存并執行控制參數修改，退回到基本信息顯示頁；保存數據掉電后不丟失。

l    不保存返回：光標在除“保存”項任何位置，按“設置”鍵退回到基本信息顯示頁，此時控制參數修改無效，監控返回原有控制參數運行。

1.2.2.4 參數設置說明

l    電池充電限流值設置：光標移到“限流”項，按“+、-”鍵改變電池充電限流值，電池充電限流值限定電池充電電流，一般設置為0.1C₁₀，不大于0.15C₁₀。

l    電池均浮充轉換電流值設置：光標移到“轉換”項，按“+、-”鍵改變電池均浮充轉換電流值，電池均充充電電流小于此值后再充電3小時轉為浮充電。電池均浮充轉換電流值一般設置為0.02C₁₀,— 0.05C₁₀。

l    定時均充時間設置：光標移到“定時”項，按“+、-”鍵改變定時均充時間值，電池長期處于浮充電狀態，電池容量會下降，需要進行維護性均充；定時均充時間設定此時間間隔，一般為30–60天。

l    均充設置：光標移到“”項，按“+、-”鍵改變均充值，此參數限制最長均充時間，保障電池安全，均充一般為15–20小時。

l    合母過壓設置：光標移到“合母過壓”項，按“+、-”鍵改變合母過壓值；合母過壓作為合母輸出電壓過壓報警門限；合母過壓值220V系統不能大于290V、110V系統不能大于145V。

l    合母欠壓設置：光標移到“合母欠壓”項，按“+、-”鍵改變合母欠壓值；合母欠壓作為合母輸出電壓欠壓報警門限；合母欠壓值220V系統不能小于180V、110V系統不能小于90V。

l    控母過壓設置：光標移到“控母過壓”項，按“+、-”鍵改變控母過壓值；控母過壓作為控母輸出電壓過壓報警門限；控母過壓值220V系統不能大于242V、110V系統不能大于121V。

l    控母欠壓設置：光標移到“控母欠壓”項，按“+、-”鍵改變控母欠壓值；控母欠壓作為控母輸出電壓欠壓報警門限；控母欠壓值220V系統不能小于198V、110V系統不能小于99V。

l    PT供電：光標移到“PT供電”項，按“+、-”鍵改變PT供電的有、無狀態。

l    模塊的有、無：光標移到相應模塊序號位置，按“+、-”鍵改變模塊有、無狀態。

l    通訊地址設置：光標移到“地址”項，按“+、-”鍵改變通訊地址；通訊地址為監控和上位機通訊的地址，設置范圍為01-- 99

l    通訊速率設置：光標移到“速率”項，按“+、-”鍵改變通訊速率；通訊速率為監控和上位機通訊的速率，有1200、2400、4800、9600四種選擇。

l    通訊協議的設置：光標移到“協議”項，按“+、-”鍵改變通訊協議；通訊協議為監控和上位機通訊的協議，有CDT、MODBUS兩種選擇。

l    保存返回：光標移動到“保存”項，按“設置”鍵保存并執行設置參數修改，退回到基本信息顯示頁；保存數據掉電后不丟失。

l    不保存返回：光標在除“保存”項任何位置，按“設置”鍵退回到基本信息顯示頁，此時設置參數修改無效，監控按原有設置參數運行。

1.2.2.5 參數校準說明

l  合母電壓測量校準：光標移動到“合母電壓校準”項，測量實際輸出電壓，按“+、-”鍵調整顯示值為實際測量值，移動光標到“保存”位置，按“設置”鍵保存。

l  控母電壓測量校準：光標移動到“控母電壓校準”項，測量實際輸出電壓，按“+、-”鍵調整顯示值為實際測量值，移動光標到“保存”位置，按“設置”鍵保存。

l   電池電流校準：光標移動到“電池電流校準”項，測量實際輸出電流（要求電流大于額定電流50%），按“+、-”鍵調整顯示值為實際測量值，移動光標到“保存”位置，按“設置”鍵保存。

l  控母電流校準：光標移動到“控母電流校準”項，測量實際輸出電流（要求電流大于額定電流50%），按“+、-”鍵調整顯示值為實際測量值，移動光標到“保存”位置，按“設置”鍵保存。

l  保存返回：光標移動到“保存”項，按“設置”鍵保存并執行設置參數修改，退回到基本信息顯示頁；保存數據掉電后不丟失。

l 不保存返回：光標在除“保存”項任何位置，按“設置”鍵退回到基本信息顯示頁，此時校準修改無效，返回原有校準參數運行。

 1.2.3安裝說明

接口定義：采用64PIN歐式連接器實現即插式連接，各管腳定義如下：

監控單元接口說明：

l          485A、485B 為監控單元RS485通訊接口；

l          232RX、232TX為監控單RS232通訊接口；

l          GND為通訊、數字信號地線；

l          VDD為+5V電源；

l          ACERR 為交流故障輸入，+5V高電平有效；

l          JYERR為絕緣故障輸入，0V低電平有效；

l          ERROQN為系統故障輸出，控制信號繼電器輸出。

l          ERR1 – ERR3 為模塊故障輸入，+5V高電平有效。

l          KMI+、KMI-為控母輸出電流測量輸入；

l          BATI+、BATI-為電池充放電電流測量輸入；

l          MX- 為輸入、輸出公共母線負端；

l          KM+ 為輸出控制母線正；

l          BAT+ 為電池正輸入；

l          GNDE 為接大地。
