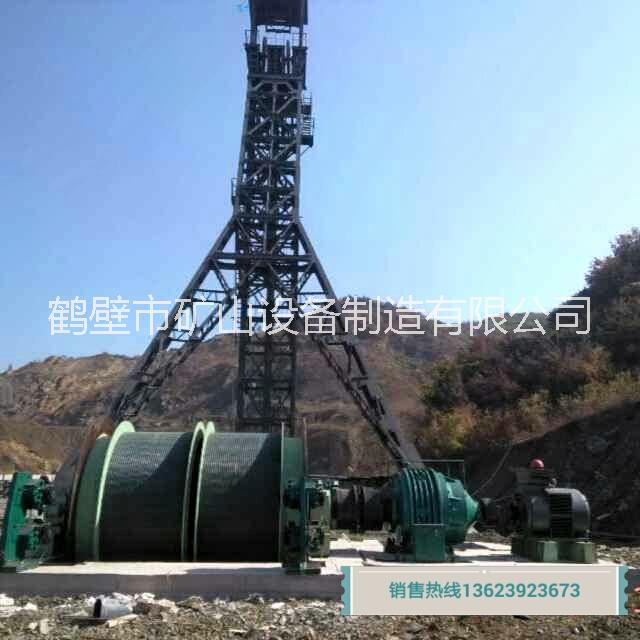

本產品主要適用于煤礦、金屬礦、非金屬礦的地面或井下的傾斜巷道和小型豎井作升降物料及人員。JK型礦井提升機主要有2JK-2×1.25/2JK-2×1/ JK-2×1.8/JK-2×1.5/ JKB-2×1.8P/JKB-2×1.5P型礦井提升機/ 2JK-2.5×1.5/2JK-2.5×1.2/ JK-2.5×2.3/JK-2.5×2/ JKB-2×1.8P/JKB-2×1.5/ JKB-2.5×2.3P/JKB-2.5×2/ JK-3.5×2.5/JK-3×2.2/ 2JK-3.5×1.7/2JK-3×1.5
咨詢熱線：13623923673 常先生
1、主軸裝置 卷筒有剖分式(便于下井)和整體式兩種型式。采用16Mn焊接結構，采用二氧化碳制動焊接。卷筒焊接后進行整體退火處理以內應力。主軸材質為45號鋼鍛件、正火處理，并進行嚴格理化實驗和探傷檢查。提升機主軸軸承座用螺栓分別固定在兩個軸承梁上，軸承選用哈爾濱、洛陽、瓦房店國內三大主導廠家雙列向心球面滾子軸承，其產品質量穩定可靠，具有結構簡單，安裝、維護方便，傳動效率高等特點。主軸裝置的卷筒配有定車裝置，可在維護制動器時使用。
2、盤形制動器 制動器為油缸后置式的盤形制動器，制動力由盤形彈簧提供、液壓控制。其結構緊湊，動作靈敏，安全可靠。制動器的制動力矩三倍靜力矩設計。
絞車的特點、主要用途及使用范圍：
產品具有技術，設計緊湊，外形美觀，結構簡單，操作、維修、安裝方便，起動平穩等優點。主要用于煤礦、金屬礦、非金屬礦的傾斜巷道和豎井，用以提升煤炭、礦石、矸石；升降人員；下放材料、設備工具等。該絞車采用的是繞線式電動機，不能防爆，因此嚴禁：在井下或有易燃、易爆氣體的環境中使用。
二、機器的主要部件結構：
1、主軸裝置：本絞車卷筒為整體式，便于用戶現場安裝，卷筒殼、制動盤為16Mn板，輪轂為45#鑄鋼，強度好堅固耐用又安全。
2、減速器：減速器為兩級減速，高速軸上加工了兩個相同一齒輪，用戶在一個齒輪磨損嚴重后，可調換過來，用另一個齒輪解除了用戶購一軸之憂。軸兩端軸承的潤滑采用飛濺式，既簡單又方便還不外泄。
3、液壓系統：用途產生高壓油控制盤形制動器。采用可調電氣延時二級制動液壓站，采用比例閥調節壓力，配置兩套電動機、泵及調壓裝置，一套運行，一套備用，以保證提升機可靠運行。液壓元件均采用集成方式布置在油箱面板上面，便于檢修維護。
4、盤形制動器：優點：克服了杠桿式制動器一些缺點，結構緊湊、安全性好、動作靈敏，便于礦井提升自動化。
5、深度指示器：深度指示器就是給司機指示提升容器在井筒中的位置的，除此之外，其上還裝有上下過卷開關，防止容器上、下過卷。同時還裝有警鈴，當容器接近停車位置時發出減速信號。本機采用的牌坊式深度指示器。它的運動是通過兩個鏈輪和套筒滾子鏈傳的。結構簡單，指示可靠。
6、聯軸器：聯軸器起著傳遞扭矩的作用，本絞車使用了兩個梅花形彈性聯軸器，排名靠前個是電機與減速機之間；第二個是減速機與主軸之間。
7、安全保護裝置：
（1）防止過卷裝置（2）防止過速裝置（3）過負荷和欠電壓保護裝置（4）限速裝置（5）深度指示器失效保護裝置（6）閘間隙保護裝置（7）松繩保護裝置（8）滿倉保護裝置（9）減速功能保護裝置
防止過卷裝置、防止過速裝置、限速裝置和減速裝置應設置為相互獨立的雙線型式。立井、斜井纏繞式提升裝置應假設定車裝置。
電控裝置分為三種：普通電控、PLC電控、變頻電控。
