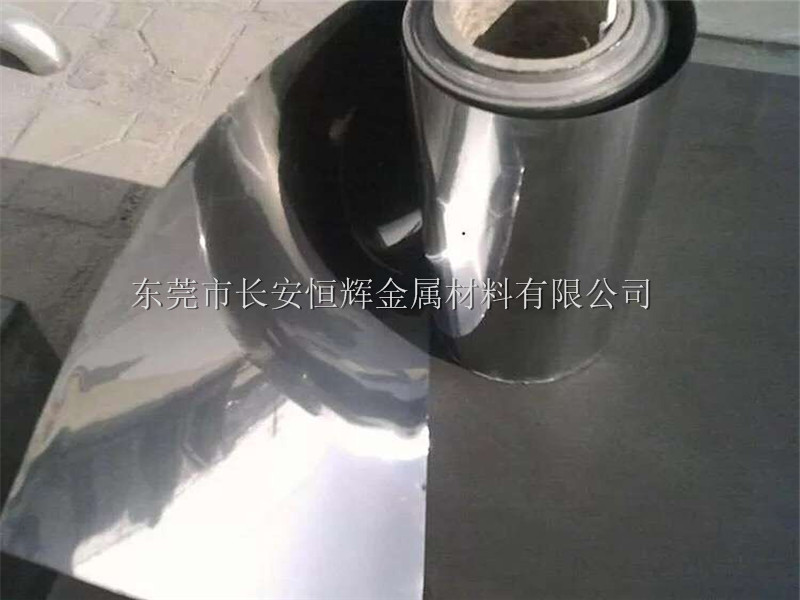

1J85鐵鎳合金 坡莫合金 板材 棒材 卷料

1913年美國人埃爾門(G.W.Elmen)發現，含鎳量為30%～90%的Ni-Fe合金在弱、中磁場下具有良好的軟磁特性，其中含鎳78%的鎳鐵合金的起始磁導率μi，遂命名為坡莫合金(permalloy)，意即導磁合金。他還發現了進一步提高 50%～90%Ni-Fe合金起始磁導率的特殊熱處理工藝，稱為“坡莫合金熱處理”。1921年78%Ni-Fe合金被用于電話繼電器。1924年英國人史密斯(Smith)等發明了添加銅、鉻的76%Ni-Fe合金，稱為 “Mumetal”(英國Telcon公司生產)。1931年美國人延森(T.D.Yensen)發明了用真空熔煉和氫氣高溫退火的工藝，以凈化合金，并發展了商品牌號為Hipernik的超級鎳鐵合金。1934年美國人凱薩爾(G.A.Kelsall)發現磁場熱處理可明顯提高鐵鎳合金的磁導率，65%Ni-Fe(65坡莫合金)經磁場熱處理后，μmax提高約10倍。1947年美國人波佐思(R.M.Bozorth)等發明了μi和μm的合金，稱超坡莫合金。60年代初，中國鋼鐵研究總院發明了用橫向磁場處理和加適量氧氣的方法，制得了Br和Hc接近于零，磁導率非常恒定的65%Ni- Fe合金(中國牌號1J66)。70年代以后，為適應高頻開關電源和磁記錄技術發展的需要，在含高鎳的鎳鐵合金中加入鈮、鉭、釩、鎢、鈦、硅和鋁等各種元素制得了高硬度、高電阻率、低損耗的高磁導率合金，成為軟磁合金中性能類型最多，品種和用途最廣，代表性的合金。



坡莫合金是一種在較弱磁場下有較高的磁導率的鐵鎳合金，鎳含量在30%以上的鎳鐵合金，在室溫時都為單相的面心立方(γ)結構，但在30%Ni附近的單相結構很不穩定，因此實用的鐵鎳軟磁合金，含鎳量都在 36%以上。鐵鎳合金在含鎳75%(原子分?jǐn)?shù))附近，在此單相合金中會發生Ni3Fe長程有序轉變，這時合金的點陣常數和物理性質，如電阻率和磁性等都會發生變化。因此，要考慮有序轉變對性能的影響。通常在Ni3Fe合金中加入少量Mo或Cu等附加元素，以抑制長程有序的生成。



圖1示出二元鎳鐵合金的飽和磁化強度Js、居里溫度Tc、磁晶各向異性K1及磁致伸縮常數λ與鎳含量的關系。圖2示出Ni-(Fe+Cu)-Mo合金的 K1和λ與成分和熱處理冷卻速度的關系。圖3示出由軋制和磁退火工藝得到的單軸各向異性常數Ku1、Ku2隨鎳含量的變化。由圖可知，K1不僅依賴于成分，且與Ni3Fe的短程有序(為熱處理冷卻速度所控制)有關。λ基本上由成分決定，僅在Ni3Fe的成分處，冷卻速度才對λ111和λ100有少許影響。低于Tc以下溫度磁場熱處理時產生的Ku2要比滑移形變(冷軋時)產生的Ku1小一個數量級。Ku1和Ku2都是單軸各向異性，所以當沿其擇優方向磁化時可得到矩形磁滯回線，而沿垂直方向磁化可得到低Br的扁平回線。對鎳含量為70%~80%的合金，其Kl≤0，易磁化方向?yàn)?，需避免{100}立方織構、混亂取向的隨機織構。而鎳為45%~68%的合金K1>0、易磁化方向?yàn)?，故為獲得高磁性，應盡量獲得立方織構。具體可采用大壓下量冷軋和較低溫度(900～1050℃)退火。坡莫合金的最終退火應在不含氧，露點在一40℃以下的純氫氣氛中或在真空度達10-2～10-3Pa的氣氛中進行。
