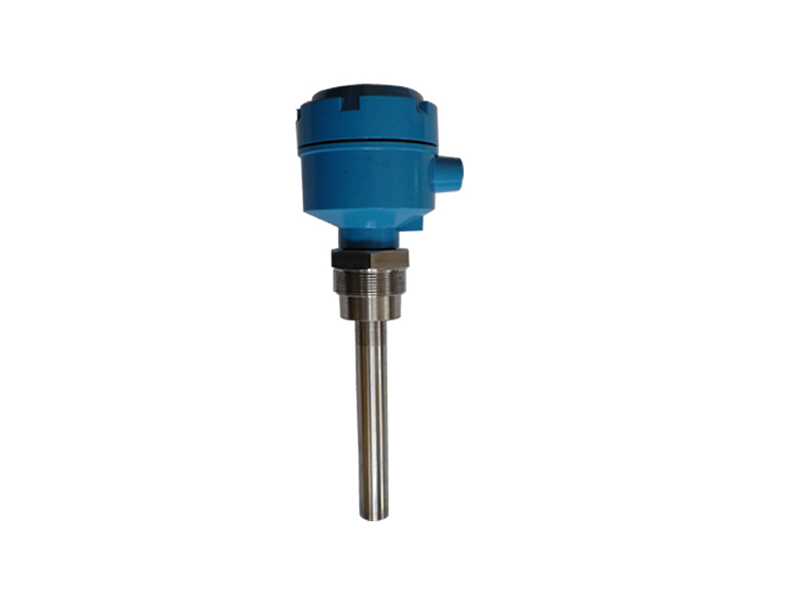

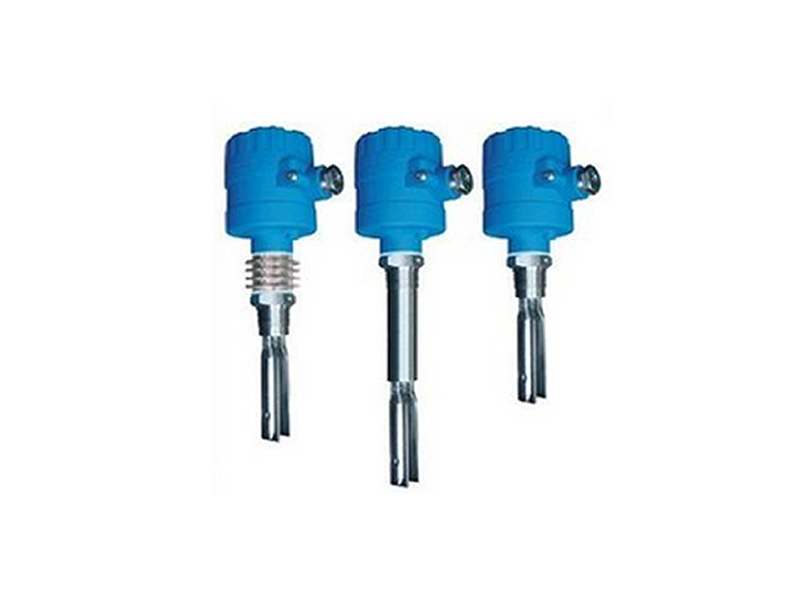

供應用于無的震棒式音叉物位開關100度以下

一、產品簡介

     音叉式物位開關是一種新型的物位限位開關，主要用于檢測液體介質。音叉由晶體激勵產生振動，當音叉被物料浸沒時振動頻率發生變化，這個

頻率變化由電子線路檢測出來，并控制一個DPDT繼電器（雙刀雙擲）及電流輸出，以達到檢測物位的作用。廣泛應用于：自來水、礦泉水、紙漿、

膠水、染料、泥漿、堿溶液、酸溶液、啤酒、飲料、可產生氣體的液體、流動性好的固體粉料或顆粒，對物位進行上/下限位報警及控制，目前主要涉及石化、輕工、食品、水處理等行業。

二、產品特點

  1.免于維護：由于音叉限位開關的檢測過程由電子電路完成,無活動部件,所以一經安裝投運使用便不需要維護。

  2.適應性強：被測液體不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無                       影響，適合于各種料倉固體物料料位以及各種容器內液位的定點報警或控制。

  3.不需調校：由于音叉限位開關的檢測不受被測介質電參數及密度的影響,所以無論測量何種液體都不需現場調校。

  4.堅固耐用：音叉頭部用一個堅固的不銹鋼殼和合金鑄件組成。

三、技術參數：

  1、環境溫度：-25℃～60℃;

  2、叉體材料：不銹鋼(無需要求供貨)，或不銹鋼噴四氟;

  3、供電電壓：220V AC 50Hz(無要求按此供貨);24V DC

  4、功  率：2W

  5、輸出訊號：(1)、2組開關量，觸點容量220V AC 6A  (2)、電流信號0mA or 10mA

  6、振  幅：可調(便于測量不同狀態和密度物料)

  7、物料粒度：≤10mm

  8、容器壓力：1.0MPa

  9、介質溫度：-20℃～150℃

  10、環境溫度：-20℃～60℃

  11、振蕩頻率：200Hz

  12、音叉振幅：0.5mm

  13、阻尼延時：2秒

  14、音叉自由延時：不大于7秒

  15、介質為非粘性物料，防護等級:IP65

四、技術優勢

      音叉開關幾乎適用于所有的液體介質，如具有性和非性危險的液體，腐蝕性液體(酸、堿)高粘度液體等;音叉開關不受泡沫、渦流、氣體的影響。同時也適用于測量能自由流動的中等密度的固體粉末或顆粒。

五、工作原理

       音叉開關的工作原理是通過安裝在音叉基座上的一對壓電晶體使音叉在一定共振頻率下振動。當音叉料位開關的音叉與被測介質相接觸時，音叉   的頻率和振幅將改變，音叉料位開關的這些變化由智能電路來進行檢測，處理并將之轉換為一個開關信號。
