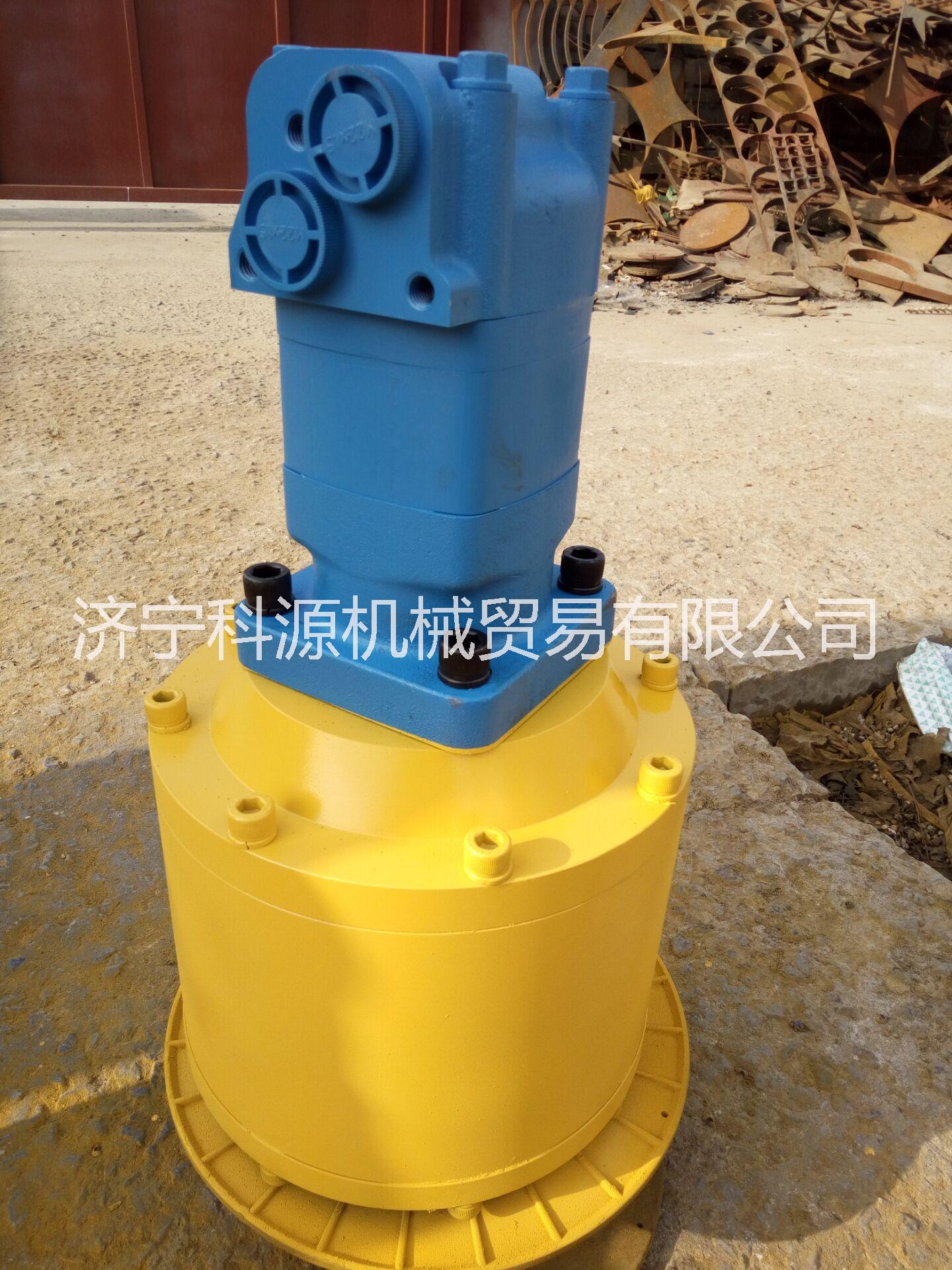

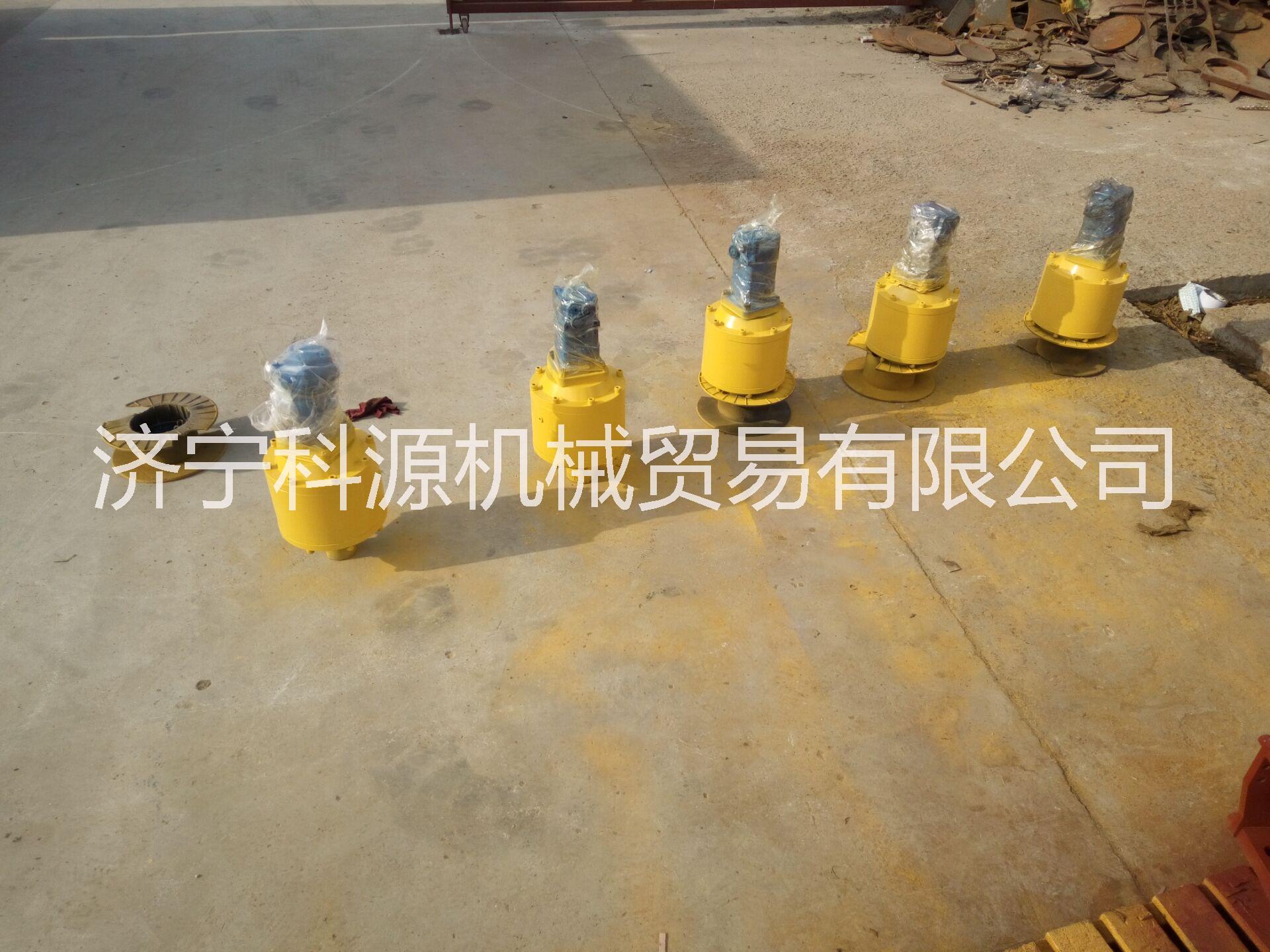

供應用于的行星齒輪減速機

行星減速機 挖坑機 挖樹坑機 挖電線坑機 回轉減速機 回轉動力頭

具有重量輕、體積小、傳動比范圍大、效率高、運轉平穩、噪聲低適應性強等特點。

主要用于：挖掘電線桿坑、刨樹坑、起重、運輸、建筑等行業

技術參數：

減速比：1：6

齒輪：3個模數

配置1級行星減速

扭矩：5000Nm

挖坑深度：2.5-3米

挖坑直徑：600mm

外徑65的輸出軸，標準花鍵

行星減速器內部齒輪采用20CrMnTi滲碳淬火和磨齒具有體積小、重量輕，承載能力高，使用壽命長、運轉平穩，噪聲低、輸出扭矩大，速比大、效率高、性能安全的特點。兼具功率分流、多齒嚙合獨用的特性。是一種具有廣泛通用性的新型減速機。輸入功率可達104kW。適用于起重運輸、工程機械、冶金、礦山、石油化工、建筑機械、輕工紡織、醫療器械、儀器儀表、汽車、船舶、兵器和航空航天等工業部門行星系列新品種WGN定軸傳動減速器、WN子母齒輪傳動減速器、彈性均載少齒差減速器。

1、降速同時提高輸出扭矩，扭矩輸出比例按電機輸出乘減速比，但要注意不能超出減速機額定扭矩。

2、降速同時降低了負載的慣量，慣量的減少為減速比的平方。大家可以看一下一般電機都有一個慣量數值。

3、確定減速比后，請將您選用的伺服電機額定扭矩乘上減速比，得到的數值原則上要小于產品型錄上提供的相近減速機的額定輸出扭矩，同時還要考慮其驅動電機的過載能力及實際中所需工作扭矩。所需工作扭矩要小于額定輸出扭矩的2倍。滿足上面條件后請選擇體積最小的減速機，體積小的減速機成本相對低一些。

4、接下來要考慮行星減速機的回程間隙?；爻涕g隙越小其精度越高，成本也越高。用戶要選擇滿足其精度要求系列的減速機就可以。還要考慮橫向/徑向受力和平均壽命。橫向/徑向受力大的減速機在安裝和使用中可靠性高，不易出問題。通常其平均壽命遠超過所配伺服電機的壽命。在滿足了上述指標后，您就可以根據本公司提供的產品型錄，選擇在安裝尺寸，軸徑和輸入法蘭與您電機相適配的減速機了。

輸出軸的作用：

行星擺線減速機在輸入軸上裝有一個錯位180度的雙偏心套，在偏心套上裝有兩個滾柱軸承，形成H機構，兩個擺線輪的中心孔即為信心套上轉臂軸承的滾道，并由擺線輪與針齒殼上一組環行排列的針齒銷相嚙哈，以組成少齒差內嚙合減速機構，（為了減少摩擦，在速比小的減速機中，針齒銷上帶有針齒套）。當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廊曲線的特點及其受針齒殼上針齒銷限制之故，擺線輪的運動成為即有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦轉動一周，擺線輪于相反方向轉過一個齒差從而得到減速，再借助W輸出機構，將擺線輪的低速自轉動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

客戶訂貨如有特殊要求，技術咨詢，請于技術部聯系?。。。?/strong>
