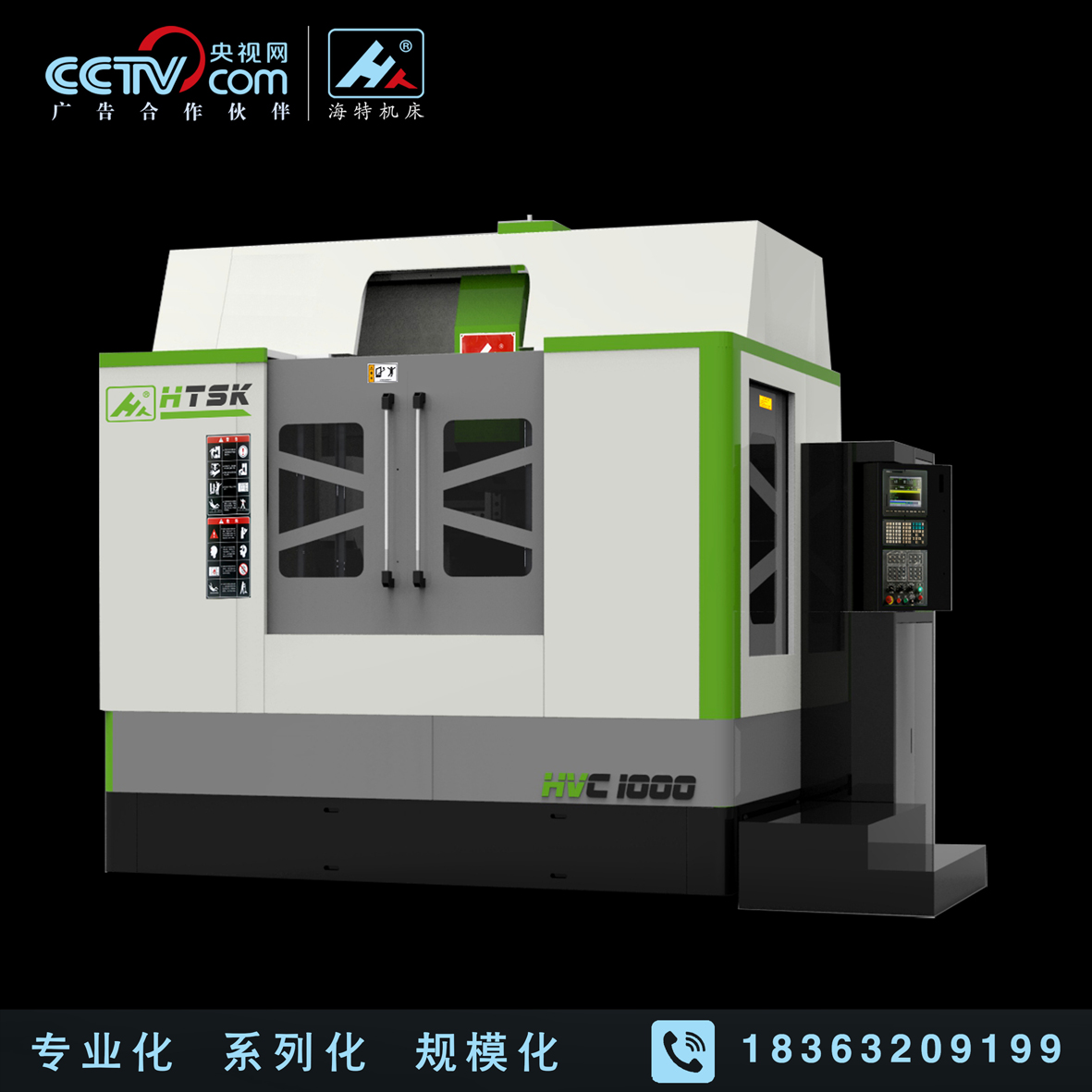

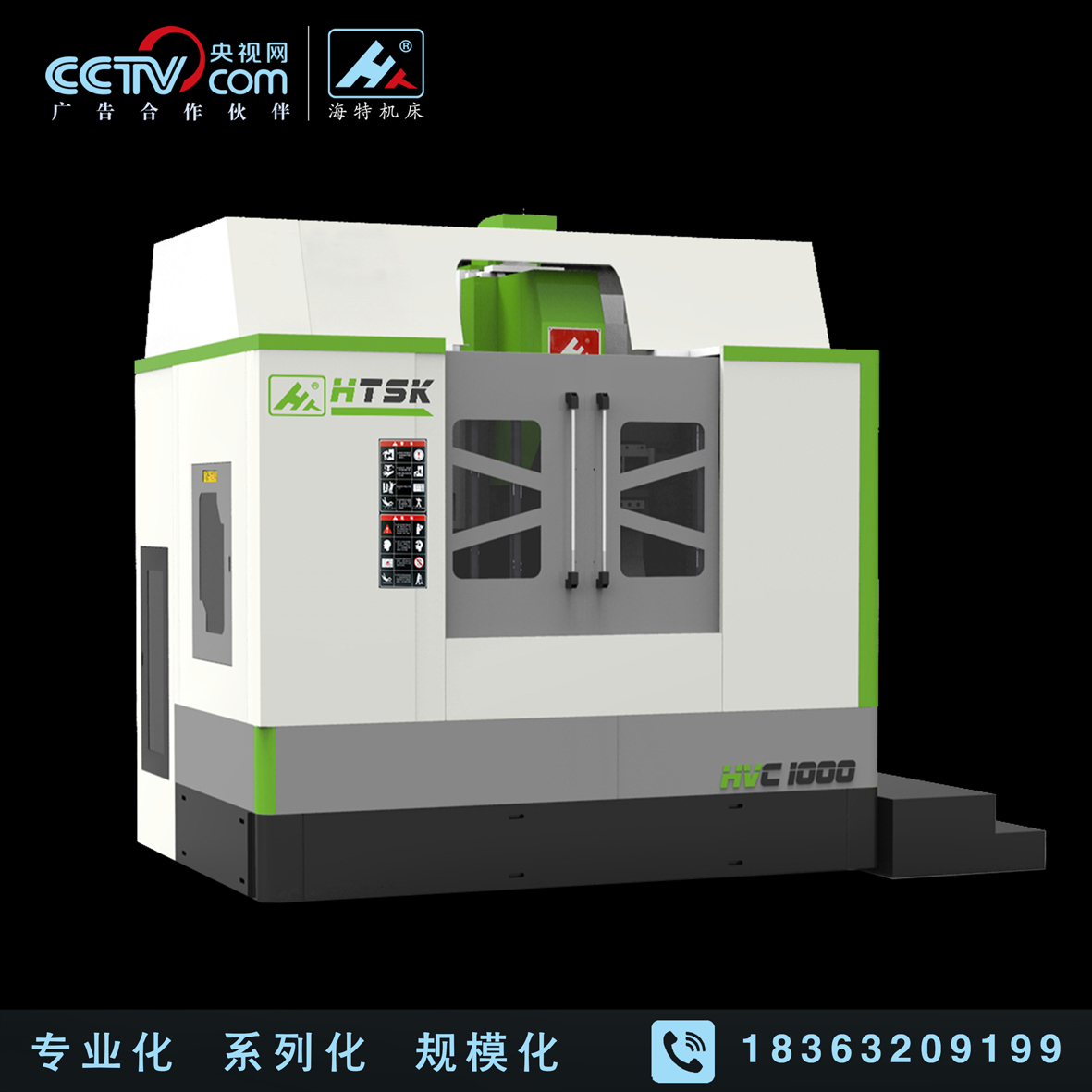

供應供應HMC1000立式加工中心

主要結構
該機床為單立柱固定,工作臺移動結構。主要由床身、立柱、橫向滑臺、工作臺、主軸、絲桿、潤滑系統、冷卻系統、數控操作面板以及電控系統等部件組成。
如果您有加工中心方面的需求歡迎登錄http://www.mjjgzx.com與我們聯系，我們將竭誠為您服務。


主要配置
1. 控制系統：臺灣新代200MA五軸聯動控制系統
2. 主軸電機：伺服主軸電機。
3. XYZ三軸伺服電機：日本安川
4. XYZ三軸驅動器：日本安川（Z軸含抱閘）
    AB軸：臺灣旭陽/臺灣譚佳

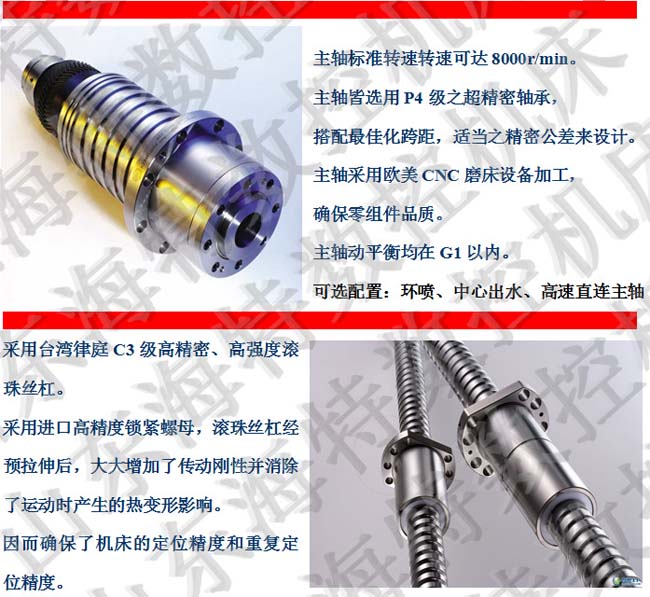

5. 主軸：臺灣健椿/普森  8000rpm主軸。
6. 絲桿：特殊定制 臺灣精密級滾珠絲桿，C3級。
7. 國鼎增壓缸。
8. 臺灣圣杰圓盤刀庫
9. 日本NSK/德國FAG軸承，P4級。
10. 電柜熱交換恒溫系統。
11. 手持式電子手脈
12. 聯軸器
13. 海特光機（工作臺5條T型槽）
14. 自動潤滑及潤滑報警裝置。
可根據客戶要求專業設計開發數控設備及加工中心
產品的配置不同價格也不同，請買前咨詢對刀庫的要求是否要求高速直連主軸，
主軸中心出水，排屑器，主軸油冷機等！

HMC1000 技術參數
機型
規格
VMC-1000
X坐標行程
mm
1000
Y坐標行程
mm
500
Z坐標行程
mm
500
工作臺規格 （長）
mm
1060
工作臺規格 （寬）
mm
500
工作臺載重
kg
800
主軸中心至立柱導軌面
mm
550
主軸端面至工作臺平面
mm
120-620
X、Y、Z切削進給量
mm/min
1-6000
X、Y、Z快速移動速度
m/min
24/24/22
主軸轉速范圍
r/min
50-8000
主軸錐孔

BT40
主軸電機
kw
7.5/11
X、Y、Z伺服電機
kw
2.9/2.9/2.9
工作臺T型槽/槽寬/槽距
mm
5/18/100
定位精度
mm
+0.005
重復定位精度
mm
+0.003
機床輪廓 長/寬
m
3.0/2.2/2.5
機床重量
kg
7000
