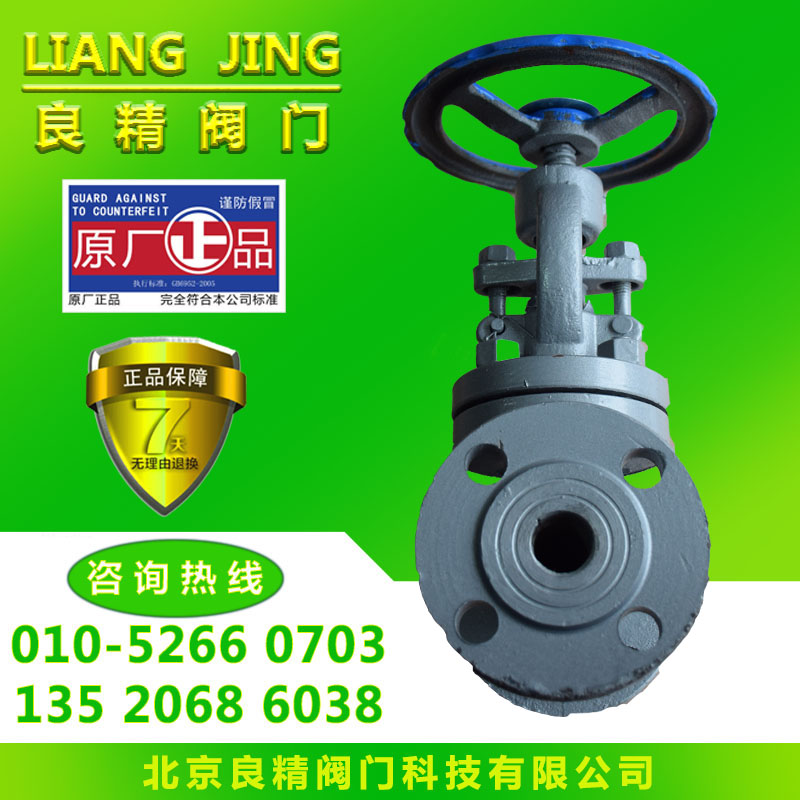

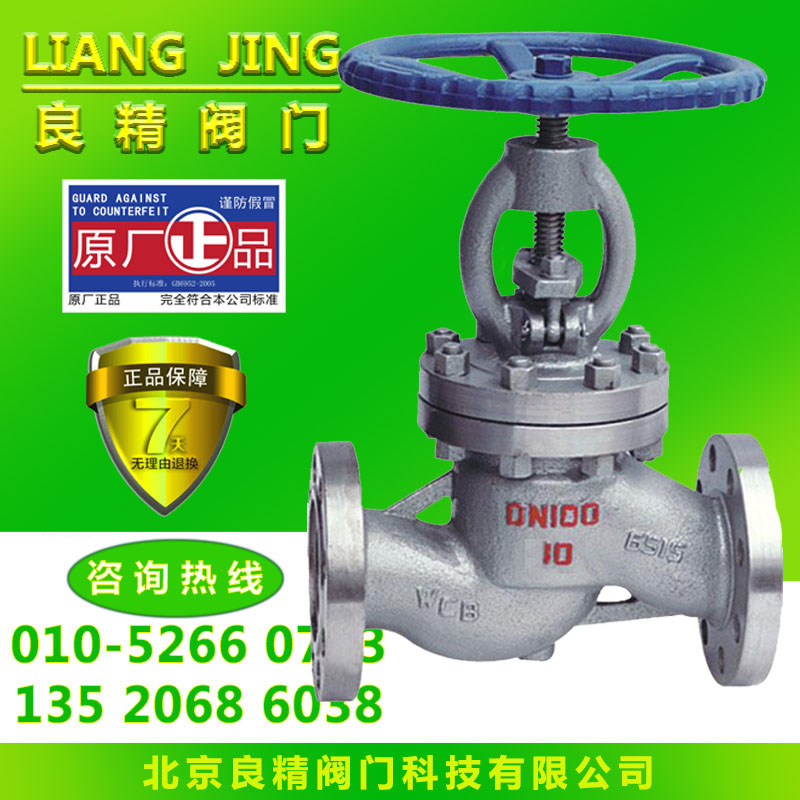

供應鑄鋼法蘭截止閥蒸汽法蘭截止閥

[鑄鋼法蘭截止閥

蒸汽法蘭截止閥]

北京市鑄鋼法蘭截止閥廠家

采購數量

1 件以上

價格

￥90.00

運費： 北京市豐臺區 | 買家支付運費

購買數量： 庫存 8958件

在線詢盤聯系廠家：13520686038 010-52660703

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[鑄鋼法蘭截止閥蒸汽法蘭截止閥]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應鑄鋼法蘭截止閥蒸汽法蘭截止閥）

品牌： 良精閥門
型號： J41H-16C
連接形式： 法蘭
材質： 鑄鋼
公稱通徑： DN50/DN65/DN80/DN100/DN150/200
適用介質： 蒸汽
壓力環境： 常壓
工作溫度： 高溫
標準： 國標
外形： 大型
流動方向： 單向
零部件及配件： 手輪
形態： 柱塞式
類型(通道位置)： 二通式
規格： DN50/DN65/DN80/DN100/DN200

結構及特點

柱塞截止閥是由閥體、閥蓋、閥桿，柱塞，導向、密封環、手輪等零件組成（如圖）。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。柱塞截止閥中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性，杜絕了內泄漏。由于密封環采用回彈性強，耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞截止閥的使用壽命。柱塞截止閥結合柱塞閥的無泄漏有點和截止閥啟閉快的特點，成為一種結構新穎，用途廣泛的新產品。其優越性遠勝于普通截止閥。

柱塞截止閥圖

設計制造標準閥門設計、制造按：GB12235《法蘭連接鋼截止閥升降式止回閥》的規定。
閥門的結構長度按：GB12221 《法蘭連接金屬閥門長度》系列尺寸。APL閥心結構長度按ANSI16110-86有關尺寸選用。
閥門連接法蘭尺寸按：HGJ144-76-91《港制管法蘭，墊片，緊固件》及HG標準中的尺寸選用。
閥門檢查和實驗按：GB/T13927《閥門的實驗和檢驗》及API1598《閥門的實驗和檢驗》要求。

試驗壓力本公司生產的柱塞截止閥出廠前均進行過嚴格試壓，驗收。使用時只需將外表及孔腔清洗干凈，不必拆息和更換。
本閥門可在任意位置安裝，介質流動力向見閥體上箭頭所示。
經過一段時間的使用，密封環如有磨損有滲漏必須先將閥門關閉后，在將中法蘭螺栓均勻略加旋緊以至下滲漏即可。不宜盲目將螺栓擰得太緊。同時更換時應防止柱塞和新裝密封環表面裂痕和碰傷。

結構規范

PN1.6-4.0 PN6.40.0	DN15-250 DN1500	PN1.6-4.0 PN6.40.0	DN>250 DN>200
柱塞截止閥		平衡式柱塞截止閥

性能范圍

閥體材料	適用溫度	適用介質	壓力范圍
鑄鋼	<425℃	水、蒸汽、石油產品	PN1.6～1.6MPa
不銹鋼	<300℃	、醋酸	通徑范圍
含鉬不銹鋼	< 300℃	氫、氧、尿素等	DN15～300mm
蒙乃爾	< 300℃	等	DN15～300mm

J41H-16C鑄鋼法蘭截止閥—產品外形及結構尺寸 1.6MPa

DN	L	D	D1	D2	b	z×?d	H	D0	重量/KG
10	130	90	60	40	14	4×?14	198	120	5
15	130	95	65	45	14	4×?14	200	120	5.5
20	150	105	75	55	14	4×?14	243	140	7.3
25	160	115	85	65	14	4×?14	253	160	8
32	180	135	100	78	15	4×?18	280	160	12
40	200	145	110	85	16	4×?18	312	200	16
50	230	160	125	100	16	4×?18	321	200	16
65	290	180	145	120	18	4×?18	325	240	22
80	310	195	160	135	20	4×?18	355	240	31
100	350	215	180	155	20	4×?18	415	280	45
125	400	245	210	185	22	4×?18	460	320	80
150	480	280	240	210	24	8×?23	510	360	97
200	600	335	295	265	26	12×?23	590	360	169

J41H-25C 鑄鋼法蘭截止閥—產品外形及結構尺寸 2.5MPa

DN	L	D	D1	D2	b	z×?d	H	D0	重量/KG
10	130	90	60	40	16	4×?14	198	120	5
15	130	95	65	45	16	4×?14	233	120	5.5
20	150	105	75	55	16	4×?14	275	140	7
25	160	115	85	65	16	4×?14	285	160	7.5
32	180	135	100	78	18	4×?18	302	180	8.5
40	200	145	110	85	18	4×?18	355	200	12.5
50	230	160	125	100	20	4×?18	362	240	16
65	290	180	145	120	22	8×?18	325	280	25
80	310	195	160	135	22	8×?18	369	280	30
100	350	230	190	165	24	8×?23	370	300	35
125	400	270	220	188	28	8×?18	558	400	89
150	480	300	250	218	30	8×?23	611	400	98
200	600	360	310	278	34	12×?25	721	400	170
