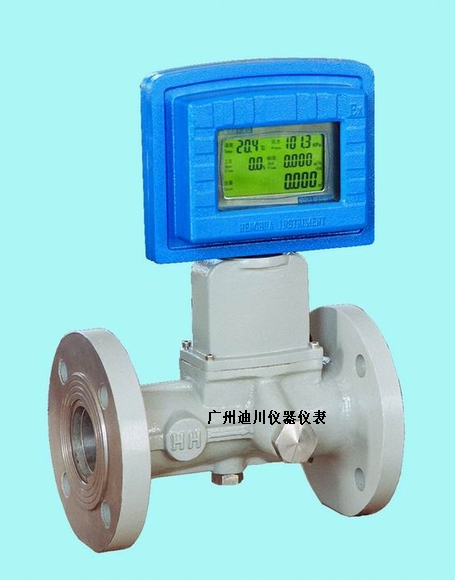

供應智能氣體渦輪流量計 天然氣流量計

智能氣體渦 輪流量計 天然氣流量計

              智  能 氣 體 渦 輪 流 量 計

一、概述

DC-LWQ型氣體渦輪流量計集氣體渦輪流量傳感器與流量積算儀于一體，其工作原理是：當氣

流進入流量計時，首先經過特殊結構的整流器并加速，在流體的作用下，渦輪克服阻力矩和磨擦

力矩開始轉動。當力矩達到平衡時，轉速穩定，渦輪的轉速與氣體流量成正比，并通過旋轉的發

訊盤上的磁體周期性地改變磁場，從而使脈沖發生器輸出頻率與流速成正比的脈沖信號。流量積

算儀中的微處理器對脈沖信號進行計數并計算得到工況流量，并同時進行累積得到工況體積總

量。流量計采用微功耗設計，內外電源自動切換工作，鋰電池供電可使用五年以上。該產品適合

于對工業用氣體和城市燃氣的工況體積流量和總量進行計量和或檢測。

產品主要性能參數符合GB/T1894-2003/ISO9951：1993 標準，產品執行國家檢定規程

JJG 1037-2008《渦輪流量計檢定規程》和企業標準Q/TX11-2010《氣體渦輪流量計》。

二、特點

2.1 采用德國進口儀表精密軸承，準確度高，穩定性好。

2.2 精心設計的流道結構，避免了氣流在軸承間的流動，提高了渦輪流量計的介質適應性。

2.3 獨特的反推結構和密封結構設計，確保軸承長期可靠運行。

2.4 采用新型信號發生器，具有靈敏度高、始動流量低的優點。

2.5 獨立式機芯設計，互換性好、維護方便。

2.6 設計有整流性能優良的整流器，前后直管段要求很低（前≥2DN，后≥1DN）。

2.7 采用微功耗高新技術，憑內外電源均可工作，內電池可連續使用五年以上。

2.8 通過RS485 接口組成網絡通信系統，可方便實現自動化管理。RS485 通信協議符合MODBUS規范。

三、主要技術參數

3.1測量介質：各種氣體（天然氣、壓縮空氣、氧氣、氮氣、煤制氣等）;
3.2公稱通徑：DN25～DN300mm（超出此范圍可協議供貨）;
3.3精度等級：0.5級（協議訂貨） 1.0級、1.5級(）;
3.4公稱壓力：1.6 MPa、2.5 MPa、4.0MPa（超出此范圍可協議供貨）;
3.5介質溫度：-20℃～+80℃;
3.6環境溫度：-30℃～+50℃  相對濕度：5%～95%
3.7工作電源：3.6V鋰電池； 24VDC；
3.8輸出信號：三線制脈沖輸出、兩線制或三線制4-20mA輸出;
3.9通訊接口：RS485 ;
4.0防護等級：IP55、IP65（其它防護等級協議供貨）;
4.1防爆等級：ExdIIBT4、(ExiaIICT4)；

四、流量范圍外形尺寸表格

4.3流量計外形尺寸

流量計采用法蘭連接方式，法蘭尺寸執行GB/T 9112～9113-2000標準,流量計外形見圖

單位：mm

五、流量計安裝
