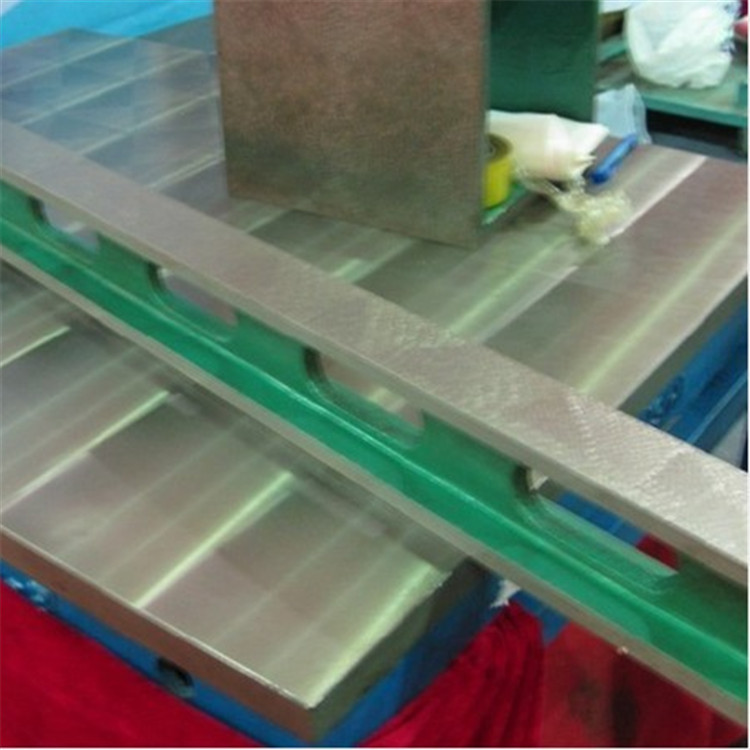

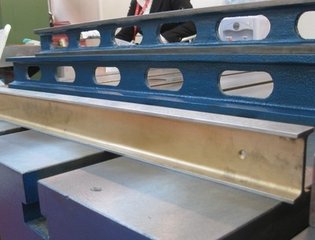

河北鑄鐵平尺廠家 平尺 鑄鐵平尺 鑄鐵平尺規格 廠家直銷

鑄鐵平尺按GB/6318-85標準制造，材HT250，工作面采用刮研或精密研磨削工藝，用于測量工件的直線度和平面度及設備安裝，使用溫度(20±5℃)。

鑄鐵平尺產品別名:方尺，鑄鐵方尺，檢驗方尺， 矩形角尺 ，方型角尺，平行方尺，等邊方尺


角度平尺及平尺用于機床導軌，工作臺的精度檢查、幾何精度測量，精密部件的測量，刮研工藝加工等，是精密測量的基準。
平行平尺是具有平面的尺形量規。平尺用于以著色法、指示表法檢驗平板、長導軌等的平面度，也常用于以光隙法檢驗工件棱邊的直線度。平尺一般用優質鑄鐵制造，矩形平尺也有用軸承鋼或花崗石制造的。

平行平尺:按 JB/T7977-99標準制造，材料HT250,工作面采用刮研或精密磨削工藝，用于機床檢驗中檢驗不平度和不直度兩個工作面是配合塊規，千分尺，水平 儀等儀器檢驗，不同高度，兩導軌的平行和不連接導軌的水平，并可以配合直角尺，檢驗只用直角尺無法檢驗的兩機件的垂直度的量具，還適用于設備安裝和檢查。

具有垂直平行的框式組合,適用于高精度機械和儀器檢驗及機床之間不垂直度的檢查.是用來檢查各種機床內部件之間不垂直度的重要工具。

1、檢驗鑄鐵平尺工作面的直線度

將I、II字型平尺用等高塊支承在距平尺兩端2L/9的標準支承標記處，根據平尺工作面長度選擇適當?shù)臉虬?一般按8~10個跨步，跨距在50~500mm之間);然后將橋板置于平尺的一端把反射鏡或水平儀固定在橋板上;橋板按跨距逐步地從平尺的一端移至另一端，每移動一個跨距從分度值為1"(或0.005mm/m)的自準直儀或分度直為0.001mm/m的電子水平儀(工作面長度大于500mm的1級平尺可用分度值為0.01mm/m的合像水平儀，2級平尺可用分度值為0.02mm/m的框式水平儀)上讀取該位置讀數;其值與最小值之差即為平尺工作面的直線度誤差。工作面任意200mm的直線度誤差，可選擇50mm或100mm的橋板，按上述方法在任意200mm內進行檢驗確定。

對工作面寬度大于60mm的平尺，應按平面度要求進行檢驗，其平面度公差值應不大于表2所規定的直線度公差值。

2、檢驗鑄鐵平尺的接觸點面積比率

將被檢平尺工作面涂上顯示劑，在不低于其精度的平板或平尺上研合，在被檢平尺工作面上顯示出明顯的接觸點。然后用一個在50mm×25mm范圍內刻劃有25.mm×2.5mm的200個小方格的透明薄板(如有機玻璃板)，置于被檢平尺工作面的任意位置上，依次觀察每個方格內包含接觸點所占面積的比例(以1/10為單位)。求上述比例數之和，除以2即為所檢測部位的接觸點面積的比率。

3、檢驗鑄鐵平尺的側面對工作面的垂直度

將平尺放置在平板上使裝有分度值為0.001mm千分表的表座通過標準圓棒在標準直角尺上對零。然后以同樣的方式是表座靠平尺的一個側面，此時千分表的讀數即為該側面的垂直度誤差。同理檢測另一側面的垂直度誤差，取誤差值。

4、檢驗鑄鐵平尺的平行度

將平尺以工作面為基面放在精密平板上，用裝在表架上的分度值為0.001mm的千分表在其工作面上測出不少于三處的高度差值，即為平行度誤差。
當不具備適用的平板時，允許將平尺側面放在某一支承面上，用分度值為0.002mm的杠桿千分尺或帶分度值為0.002mm千分表的檢具測平尺的高度差。
5、檢驗鑄鐵平尺的自然撓度

將平尺用等高塊支承在距平尺兩端2L/9的標準支承標記處并置于基準平面上，用分度為0.001mm的指示表或比較儀，在工作面長度中間測量讀數;然后將等高塊移至支承距離位置(平尺兩端)，穩定10min后由指示表或比較儀讀數;兩次讀數值之差Y即為平尺的自然撓度。
