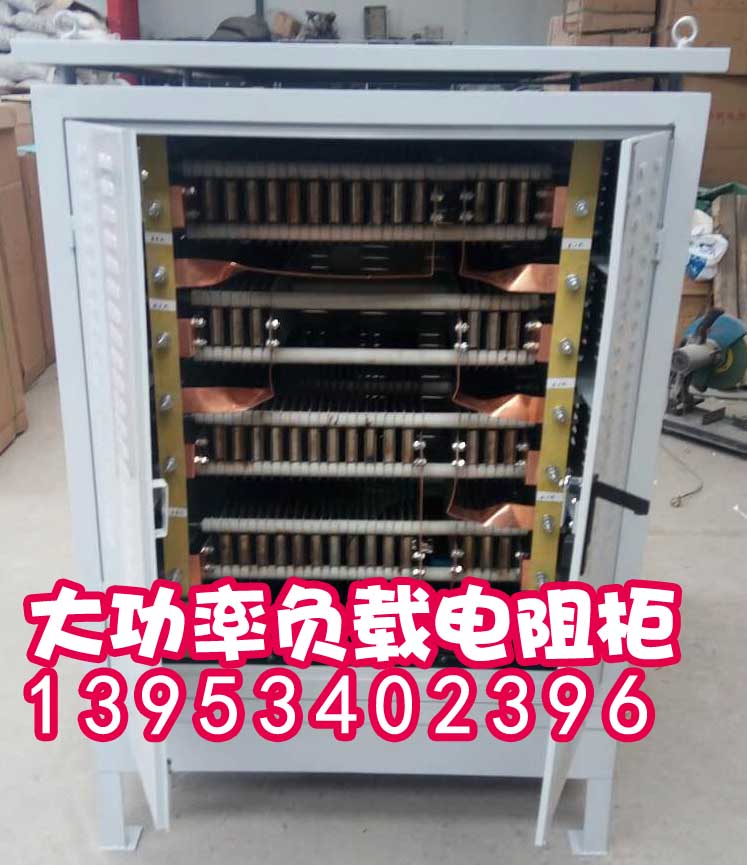

供應吉隆電氣QH系列大功率通用制動電 吉隆電氣QH系列大功率制動電阻箱

德州吉隆電氣自動化有限公司擁有專業的電阻箱、電阻柜研發團隊和生產團隊;擁有完善測試設備及測試方案,不斷更新、調整技術去響應各界客戶的需求,生產出不同類別、不同款式的電阻箱、電阻柜，滿足大功率、大電壓或大電流等電氣參數，可配置電子數顯表，功率范圍從1KW到200KW,適應客戶率、靈活方便的負載測試使用。

n 電阻柜制作范圍：（1）AC和DC,三相或單相

                  （2）固定式、多檔位可調式或無極可調式

                  （3）風冷散熱或者水冷散熱

                  （4）功率范圍：1KW-10MW

                  （5）阻值范圍：0.1-10K

                  （6）環境溫度：-44~55℃

                  （7）IP等級：IP00~IP54

n 結構特點：

（1）內部采用RXHG大功率系列被漆電阻，大功率鋁殼電阻，板式電阻，或其他類型的大功率電阻通過串并聯方式組成。

   （2）電阻箱采用鋼質結構，抗沖擊性能好,表面是用防刮的專業粉末經過噴涂高溫處理而形成表面光滑、絕緣和美觀的保護層,機柜表面顏色可以多樣色彩

   （3）可提供散熱性能較好的風扇和溫度監控保護設施,依據需要設計戶內和戶外安裝方式。

   （4）可依客戶要求電阻控制板面安裝電子數顯電壓表,電流表,功率表,頻率表等.根據功率大小可設計便攜式電阻柜、多方位滑輪推動式電阻柜，方便移動和定位.可依客戶要求制作懸掛式安裝。

   （5）控制面板為接線柱引出,大電流采用銅排式引出。

n 應用領域：

   廣泛用于發電機測試、電源設備、電池測試、變頻器、電梯、亞弧焊機、起重機械、建筑機械、船舶軋機、拉線機、離心機、UPS電源、脈沖負載應用、卷揚機、發電機、變壓器、起動、制動、調速和負載試驗、以及醫療、鐵路汽車、及工業控制環境等。

n 訂購常見問題：

   （1）功率和阻值是多少？

   （2）有要求的尺寸嗎？

   （3）測試電壓是多少？

   （4）是AC還是DC?5如果是AC，是3相還是單相？

   （5）如果是可調電阻箱，可調負載步驟是多少？如10KW,20KW,30KW……

   （6）手動控制還是遠程控制？

   （7）電阻箱的控制方式？

   （8）需要安裝電子數顯表嗎？數顯表包含電壓表，電流表，功率表等等

n 使用條件：

（1）安裝場所：室內、海拔高度≤3000m，無塵、無腐蝕性氣體，無日光直       射，通風良好。

    （2）適用環境：-40℃-+55℃，15%-90%RH

（3）振動：≤0.3g-0.5g

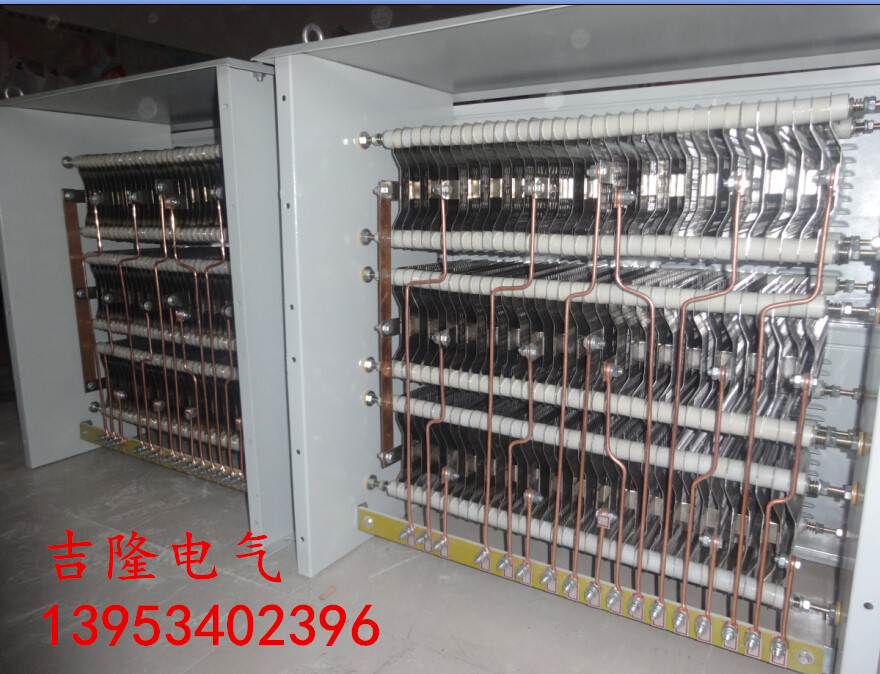

 德州吉隆電氣自動化有限公司生產不銹鋼板形電阻器（替代原ZX18系列），符合IEC947-4-1、GB14048.1和JB6319標準。質量達到國內水平。適用于交流50Hz，電壓至1140V及直流電壓至1000V的電路中，主要作為電動機的起動，制動與調速之用。電阻器的關鍵件-電阻元件是由不銹鋼板在設備上沖制而成，元件間由電瓷絕緣，連接處用點焊及氬弧焊碰接，接觸可靠，抗振性能好。
   電阻器每箱由20片電阻元件組裝而成。單箱電阻器功率：5.6KW，阻值誤差:±5%?？赏耆娲鲜诫娮杵?/span>ZX1系列、ZX2系列、ZX9系列、ZX10（ZX15）系列、ZX12等系列，并可與之互換。耐腐，抗振，微感的性能特點是替代老式電阻器的主要因素。

  電阻器疊裝（1～4箱）后，另裝設頂蓋、底腳、防護板等附件使其整體具備防護性能。按安裝位置的不同分為戶內型和戶外型兩種。特點：結構緊湊。但考慮到電阻器的散熱問題，所以電阻器直接疊裝的數量不充許超過四箱。 當需要超過四箱時可選用電阻器架安裝。

    電阻器置于柜內，安全可靠且防護性能優越，適于戶內外安裝。電阻柜分A型、B型和BF型，其中A型電阻柜可容納8～12箱標準型電阻器，分雙列擺放；B型電阻柜可容納2～6箱標準型電阻器，單列擺放；BF型電阻柜可容納2～6箱ZX18L型（36片裝）電阻器，單列擺放。

o 海拔高度不超過2500米；

o 周圍介質溫度不超過+40℃及不低于-30℃；

o 當+20℃至-5℃時空氣相對濕度不大于85%；

o 周圍介質中無足以腐蝕金屬和破壞絕緣及有危險的氣體及導電塵埃；

必須有防雨雪設備并不會充滿水蒸汽的地區；

型號含義

1. 外形及安裝尺寸
