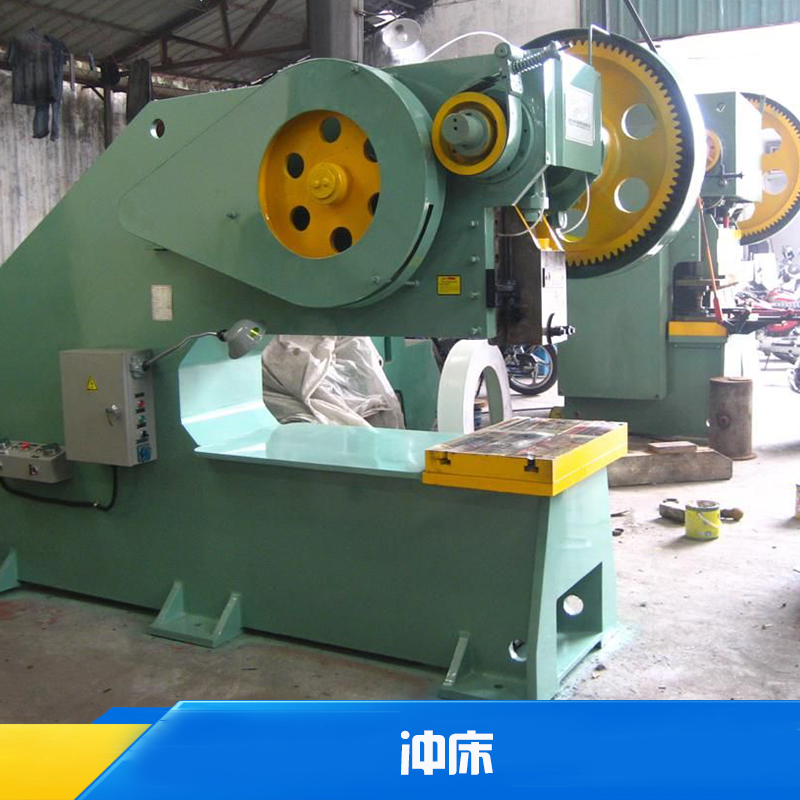

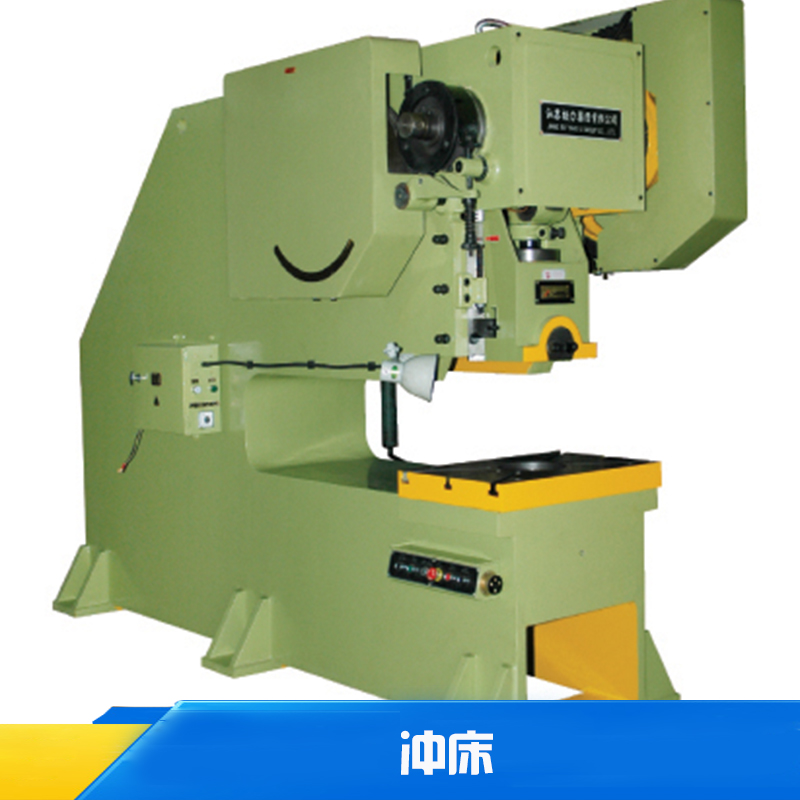

供應用于-沖壓的沖床

沖床用途
●適合于落料、沖孔、成形、彎曲、淺拉伸等多種冷沖壓工藝的實現。
●廣泛應用于電子元件、儀器儀表、五金工具、玩具、車輛、機械、家機具等工業領域。
結構
●鑄造機身，性能穩定。
●C型機身，開式可傾斜，工作空間好，有利沖件及廢料滑下。
●剛性轉鍵離合器，結構簡單。
●帶式制動器，調整方便。
●壓塌式保險器，保證整機不因超載而受損。
●曲軸橫放，維修方便。
特點
●通用性好，結構簡單，操作與維修方便。
●屬經濟型沖床。






名稱 單位/型號 JB23
125T JB23
100T JB23
80T JB23
63T JB23
40T JB23
25T JB23
16T JB23
10T JB23
6.3T
公稱力 千 牛 1250 1000 800 630 400 250 160 100 63
公稱壓力行程 毫 米 12 9 8 6 5 5 4 3 2
滑行行程 毫 米 130 13 120 100 100 70 60 50 40
滑行行程次數 次／分 45 45 45 50 50 70 140 145 140
封閉密度 毫 米 400 380 290 270 200 220 210 150 120
封閉高度調節量 毫 米 120 100 80 60 60 40 40 40 30
滑塊中心線至床身距離 毫 米 325 280 270 240 230 190 210 130 110
工作臺尺寸 前 后 毫 米 600 540 510 450 410 330 290 240 210
左 右 毫 米 900 840 770 700 650 520 450 360 350
工作臺落料孔
尺寸 前 后 毫 米 340 200 220 140 150 160 110 100 80
左 右 毫 米 530 370 340 300 300 220 220 180 160
直 徑 毫 米 450 300 170 165 155 135 130 140 130
滑塊地面尺寸 前 后 毫 米 370 270 250 240 220 170 150 150 130
左 右 毫 米 510 360 300 300 250 230 230 170 140
模柄孔尺寸 直 徑 毫 米 80 60 60 50 50 40 35 30 30
深 度 毫 米 80 80 80 70 70 70 60 50 40
機身兩立柱間距 毫 米 410 380 310 330 280 235 210 180 180
墊板厚度 毫 米 100 100 90 80 75 45 40 50 45
機身可傾角度 度 15 20 20 20 20 20 30 30 30
電機 功 率 千 萬 11 7.5 5.5 4.0 3.0 2.2 1.5 1.1 0.75
轉 速 轉／分 970 1440 1440 1440 1440 1430 1400 1440 1440

外型尺寸 前 后 毫 米 2175 1880 1790 1700 1500 1200 1130 920 850
左 右 毫 米 1290 1360 1320 1280 1150 900 750 650 660
高 度 毫 米 3000 2800 2850 2470 2370 2050 1890 1660 1450
機身重量（約） 公 斤 7800 6300 4650 3600 2650 1380 900 480 420
備注
樣本內說明文字，圖片及參數等隨發展而改動，恕不另行通知。
