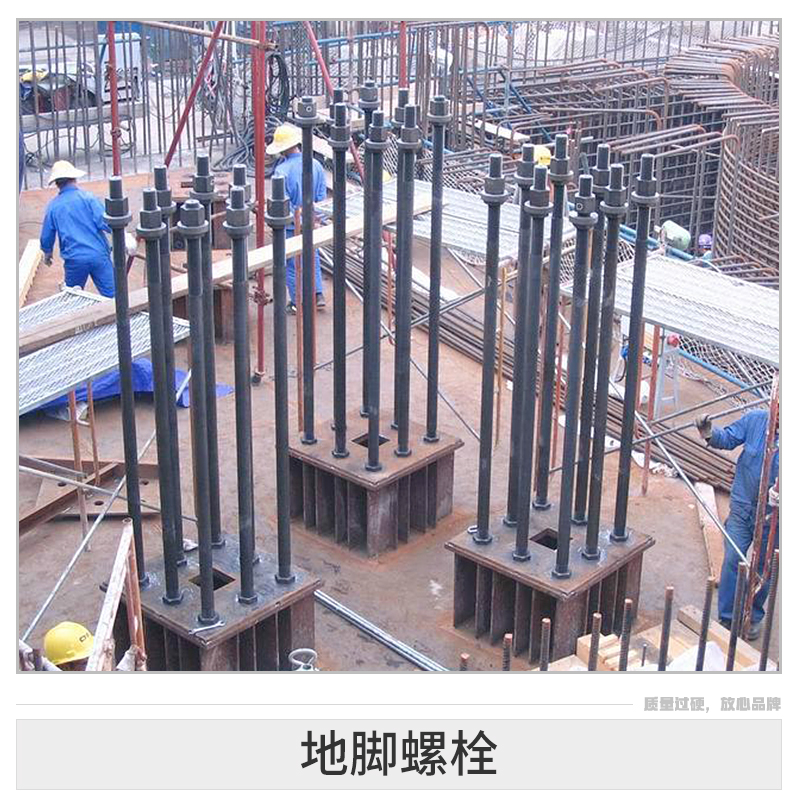

供應地腳螺栓廠家 塔吊地腳螺栓 鐵塔地腳螺栓 地腳螺栓預埋件

機械構件在混凝土基礎上安裝時，將這種螺栓的呈J形、L形的一端埋入混凝土中使用。地腳螺栓的抗拉能力就是圓鋼本身的抗拉能力了，大小等于截面面積乘以許用應力值（Q235B:140MPa, 16Mn or Q345:170MPA）就是設計時的允許抗拉承載力。
地腳螺栓一般用Q235鋼，即為光圓的。螺紋鋼（Q345）強度大，做螺母的絲扣沒有光圓的容易。對于光圓地腳螺栓而言，埋深一般為其直徑的25倍，然后做一個120mm左右長的90度彎鉤。 如果螺栓直徑很大（如45mm）埋深太深的話，可以在螺栓端部焊方板，即做一個大頭就可以了（不過也是有一定要求的）。埋深和彎鉤都是為了保證螺栓與基礎的摩擦力，不至于使螺栓發生拔出破壞。
分類
地腳螺栓[1]  可分為固定地腳螺栓、活動地腳螺栓、脹錨地腳螺栓和粘接地腳螺栓。其中根據外形不同分為：L型預埋螺栓、9字型預埋螺栓、U型預埋螺栓、焊接預埋螺栓、底板預埋螺栓
用途
1、固定地腳螺栓又稱為短地腳螺栓，它與


基礎澆灌在一起，用來固定沒有強烈振動和沖擊的設備。
2、活動地腳螺栓又稱為長地腳螺栓，是一種可拆卸的地腳螺栓，用于固定工作有強烈振動和沖擊的重型機械設備。
3、脹錨地腳螺栓往往被用于固定靜置的簡單設備或輔助設備。脹錨地腳螺栓的安裝應該滿足 下列要求：螺栓中心到基礎邊緣的距離不小于7倍的脹錨地腳螺栓直徑；安裝脹錨地腳螺栓的基礎強度不得小于10MPa；鉆孔處不得有裂紋，注意防止鉆頭與基礎中的鋼筋、埋管碰撞；鉆孔直徑和深度應與脹錨地腳螺栓相匹配。
4、粘接地腳螺栓為近幾年常用的一種地腳螺栓，其方法和要求同脹錨地腳螺栓。但粘接時注意把孔內雜物吹凈，并不得受潮。
地腳錨栓
別名加勁錨板地腳螺栓、焊接地腳螺栓、錨爪式地腳螺栓、筋板式地腳螺栓、地腳栓、地腳螺絲、地腳絲等。埋于混凝土地基中，作固定各種機器、設備的底座用。7字地腳螺栓為地腳螺栓中較常用的一款。一般采用Q235鋼材制作，強度高的使用Q345B或16Mn材質加工，也有用40Cr材質加工8.8級強度的產品，偶爾也有用二級或三級螺紋鋼加工。地腳螺栓有毛料、粗桿、細桿不同形式之分。毛料即原材料鋼材不經改制，用圓鋼或線材直接加工而成；粗桿或稱為A型，細桿或稱為B型，都由鋼材改制成相應要求的桿徑后加工而成。焊接型地腳螺栓由單頭螺栓焊接加勁鐵板后制成。其抗拉拔能力強。根據使用的條件不同，分別可以達到3.6級、4.8級、6.8級、8.8級等等級。3.6級7字 地腳螺栓的抗拉能力為鋼材本身的抗拉能力。Q345B或16Mn原材料直接加工的地腳螺栓其抗拉能力可達到5.8級的抗拉強度。4.8級、5.8級、6.8級及8.8級的抗拉強度參考GB/T3098.1中對于機械性能的規定。
抗拉能力
就是將其截面面積（此時應當是螺紋處的有效面積）乘以鋼材的屈服強度（Q235屈服強度是235MPa）。由于設計值偏于安全，所以設計時的許用應力要小于屈服強度。
安裝方法
1、一次埋入法：澆灌混凝土時，將地腳螺栓埋入。當高塔等以傾覆控制時，地腳螺栓宜采用一次埋入法。
2、預留孔法：設備就位，將孔洞打掃干凈，將地腳螺栓放入孔中，設備定位找正后再用比原基礎高一級的無收縮細石混凝土進行澆灌，搗固密實。一次埋入之地腳螺栓中心至基礎邊緣的距離不應小于2d（d為地腳螺栓直徑），且不應小于15mm（d≤20時不應小于10mm），并不小于錨板寬度的一半加50mm，當不能滿足上述要求時，應采取適當措施，予以加強。結構用的地腳螺栓直徑不宜小于20mm。當承受地震作用時，應采用雙螺母固定，或采用其它有效防止松動的措施，但地腳螺栓的錨固長度應比非地震作用的錨固長度增加5d。
地腳螺栓的安裝規劃 地腳螺栓在基礎內松動的處理在近擰緊地腳螺栓時，可能將螺栓拔活，此時應先螺栓調整至原位置，并將螺栓周圍的基礎鏟出足夠的位置，然后在螺栓上焊縱橫兩個U形鋼筋，最后用水將坑內清洗干凈并灌漿，待混凝土凝固到設計強度后再擰緊活地腳螺栓偏差的處理活地腳螺栓偏差的處理方法，大致與死地腳螺栓的方法相同，只是可以將地腳螺栓拔出來處理。如螺栓過長，可在機床上切去一段再套螺紋；如螺栓過短，可用熱鍛法伸長；如位置不符，用彎曲法矯正。
　　應用行業 適用于各種設備固定、鋼結構基礎預埋件、路燈、交通指示牌、泵、鍋爐安裝、重型設備預埋固定等。
品種規格
六角頭螺栓GB/T5782-2000十字槽盤頭自攻螺釘GB845-85
內六角圓柱頭螺釘GB/T70.1-2000方頭螺栓C級GB8-88
標準型彈簧墊圈GB93-87十字槽沉頭自攻螺釘GB846-85
六角頭螺栓全螺紋GB/T5783-2000六角螺母C級GB/T41-2000
方螺母C級GB39-88開槽圓柱頭螺釘GB/T65-2000
蝶形螺母GB62-88內六角沉頭螺釘GB/T70.3-2000
螺桿GB/T15389-94地腳螺栓GB799-88
內六角平圓頭螺釘GB/T70.2-2000半圓頭方頸螺栓GB12-88
內六角平端緊定螺釘GB/T77-2000十字槽盤頭螺釘GB/T818-2000
六角厚螺母GB56-88十字槽盤頭自鉆自攻螺釘GB/T15856.1-2002
圓螺母GB812-88六角頭自攻螺釘GB5285-85
開槽沉頭螺釘GB/T68-2000六角法蘭面螺栓小系列GB/T16674-1996
六角法蘭面螺栓-加大系列-B級GB5789-86平墊圈C級GB/T95-2002
蓋形螺母GB923-88開槽盤頭自攻螺釘GB5282-85
墻板自攻螺釘GB/T14210-93十字槽半沉頭自攻螺釘GB847-85另外，螺絲規格種類太多，國家標準收錄的有千種之多，你可以查看國家有關標準。
還有，各國都有不同的規格標準，比如英制的、法制的、德制的、澳標、美標
國家標準
GB-T799-1988 地腳螺栓
重量表
*地腳螺栓重量計算[2]
螺栓GB5782-86
GB5783-86 重 量
（Kg） 每增減5mm重量增減量 螺母GB6172-86 重 量
（Kg） 螺母GB41-86
GB6170-86 重 量
（Kg）
M10×10 0.024 0.003 M8×4 0.005 M8×6.8 0.006
M12×10 0.039 0.004 M10×5 0.008 M10×8.4 0.011
M16×10 0.057 0.008 M12×6 0.011 M12×10.8 0.016
M20×10 0.112 0.012 M16×8 0.019 M16×14.8 0.034
M24×10 0.171 0.018 M20×10 0.034 M20×18 0.062
M30×10 0.317 0.028 M24×12 0.055 M24×21.5 0.112
M36×10 0.526 0.04 M30×15 0.11 M30×25.6 0.234
M42×10 0.816 0.054 M36×18 0.18 M36×31 0.371
M48×10 0.737 0.07 M42 M48 0.294 0.446 M42 M48 0.599 0.957
地腳螺栓GB799-88 　 　 墊圈GB852-88 工字鋼用方斜墊圈 墊圈 GB853-88 槽鋼用方斜墊圈
M20×300 0.854 　 10×3.9 0.012 10×3.1 0.009
M20×400 1.06 　 12×4.4 0.019 12×3.4 0.017
M20×500 1.27 　 16×4.9 0.038 16×3.7 0.023
M20×630 1.54 　 20×6.4 0.064 20×5 0.047
　 　 　 24×7.2 0.109 24×5.5 0.084
M24×300 1.23 　 30×8 0.174 30×6 0.13
M24×400 1.53 　 36×8.9 0.259 36×6.5 0.19
M24×500 1.83 　 墊圈 GB93-87 開口銷 GB91-86
M24×630 2.22 　 8×5.3 0.002 1×100 0.0007
M24×800 2.73 　 10×6.5 0.003 1.6×100 0.0016
　 　 　 12×7.8 0.0046 2×100 0.0033
M30×400 2.68 　 16×10.3 0.0078 2.5×100 0.005
M30×500 3.15 　 20×12.5 0.015 3.2×100 0.0054
M30×630 3.77 　 24×15 0.026 4×100 0.01
M30×800 4.57 　 30×18.8 0.038 5×100 0.017
M30×1000 5.52 　 36×22.5 0.052 6.3×100 0.023
　 　 　 42×26.3 0.079 8×100 0.041
M36×500 4.93 　 48×30 0.114 10×100 0.069
M36×630 5.83 　 　 12×100 0.105
M36×800 7 　 銷軸 GB882-86 銷軸 GB882-86
M36×1000 8.37 　 8×100 L-4 φ3.2 0.043 25×100L-6 φ6.3 0.412
　 　 　 10×100L-4φ3.2 0.064 28×100L-7 φ6.3 0.517
M42×630 7.97 　 12×100L-5 φ4 0.093 30×100L-7 φ6.3 0.593
M42×800 9.57 　 14×100L-5 φ4 0.124 32×100L-7 φ6.3 0.683
M42×1000 11.46 　 16×100L-5 φ4 0.166 36×100L-10 φ8 0.862
M42×1250 13.87 　 18×100L-5 φ5 0.205 40×100L-10 φ8 1.067
　 　 　 20×100L-6 φ5 0.257 45×100L-10 φ8 1.365
M48×630 10.93 　 22×100L-6 φ5 0.314 55×100L-12φ10 2.043
M48×800 13.03 　 50×100L-12φ10 1.663 60×100L-12φ10 2.47
M48×1000 15.5 　 墊圈GB97.1-85 GB97.2-85（D×H）
M48×1250 18.58 　 12×2.5 0.005 24×4 0.033
M48×1500 21.67 　 16×3 0.011 30×4 0.05
　 　 　 20×3 0.01 36×5 0.087
