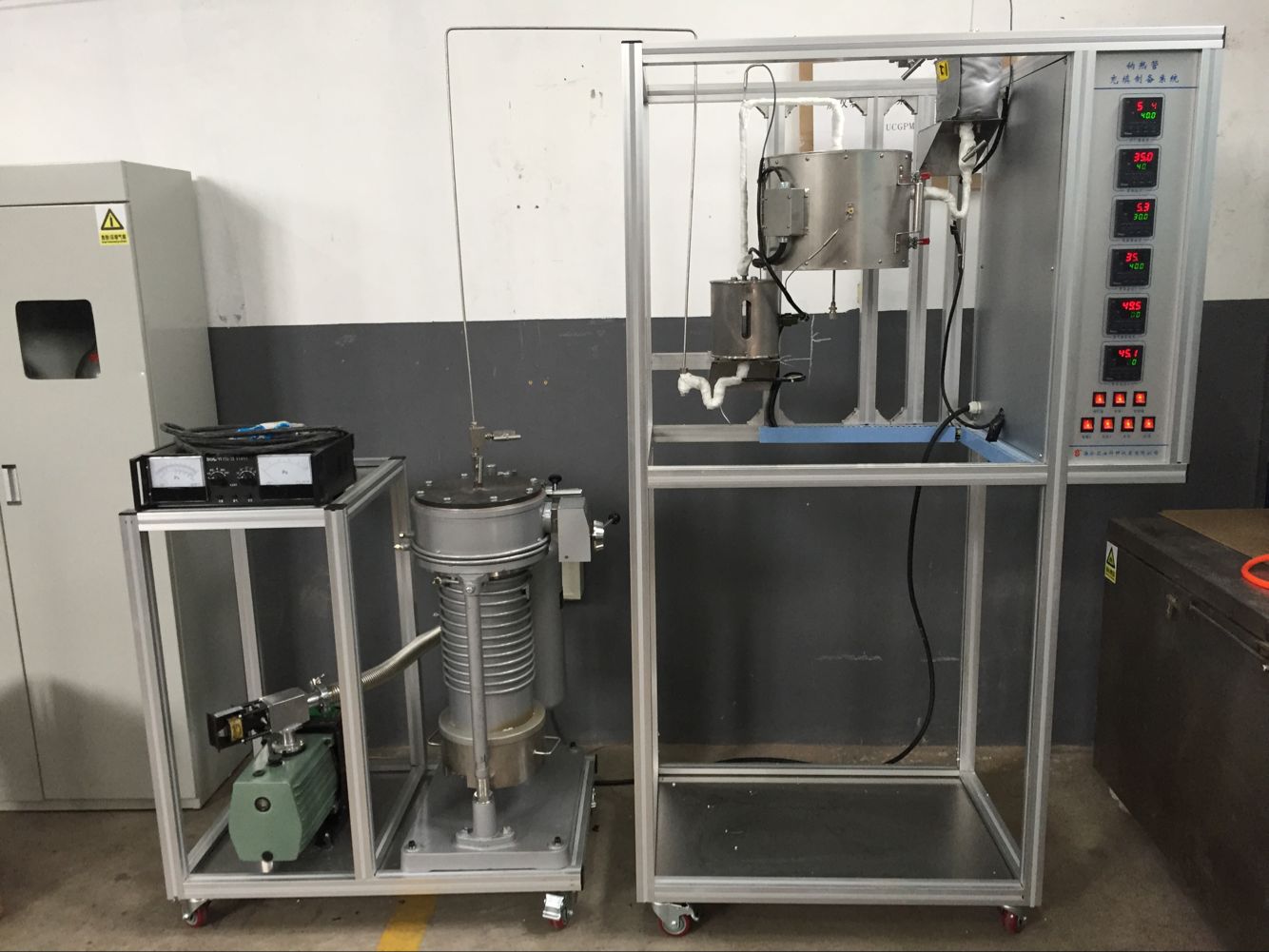

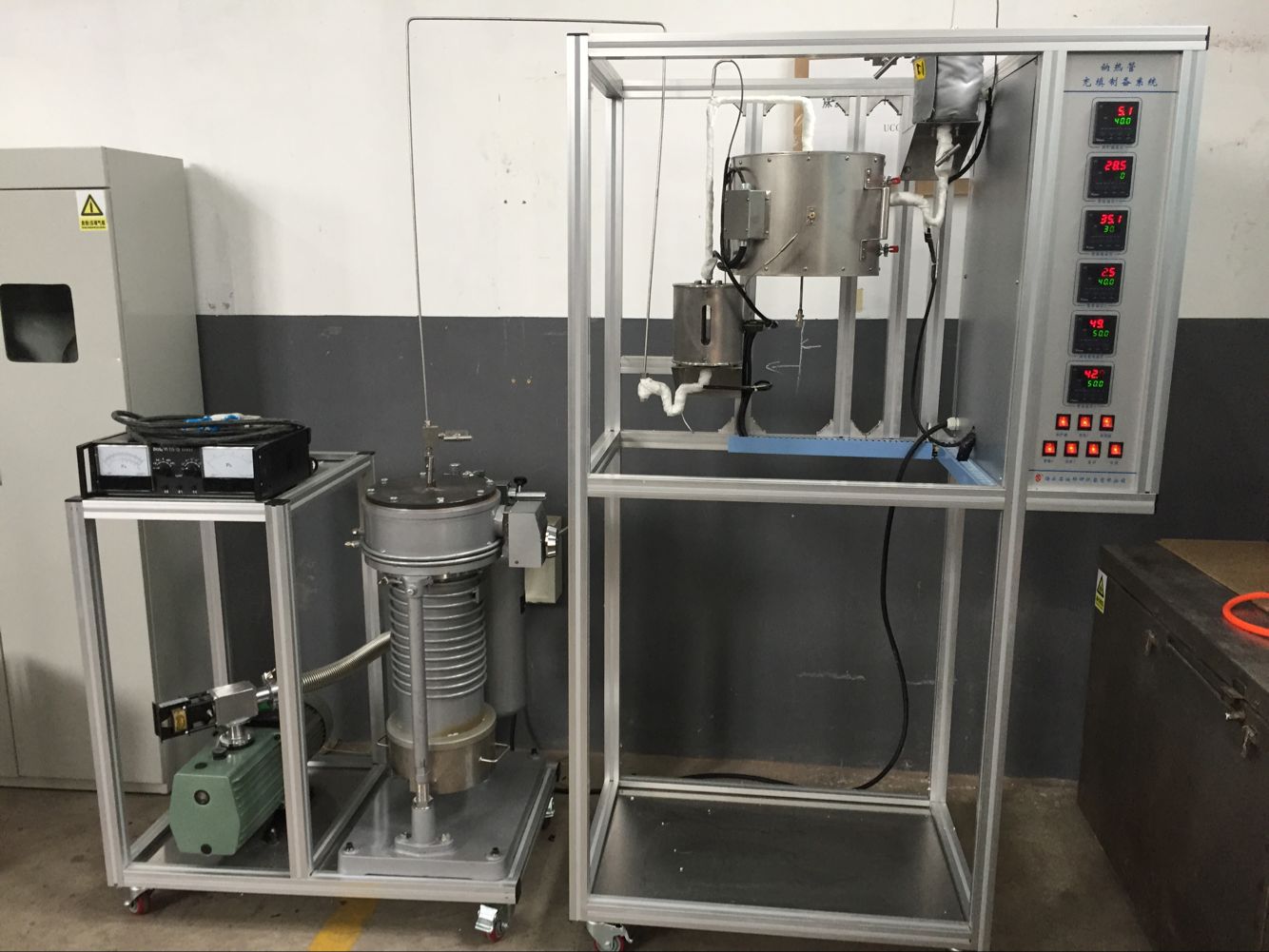

HS-NOT610型鈉熱管充填制備系統

1．產品概述

在熱管的制備過程中，需要將工質（鈉、鉀等）裝填在熱管里。本裝置的設計就是用于熱管工質（鈉、鉀等）的灌注，并且能利用蒸餾的方法先對鈉進行提純，從而提高熱管的性能和壽命。具有操作簡單，安全可靠，運行穩定等優點。

2．結構特征

本裝置主要包括有貯鈉罐、蒸餾部分、氬氣進氣口、真空機組。

3．技術特征

（1）熱管尺寸：Φ25×1000；

（2）熱管工質（鈉、鉀等）填充量：45g；

（3）真空機組真空度：高于5×10^-6毫米汞柱；

（4）系統中每個溫度點都有溫控設備。

4．工作原理與使用與操作方法

（1）對熱管進行鈉的灌注時

首先要將熱管的充填制備系統（圖2）進行真空加熱除氣。然后在進行鈉的蒸餾和灌注。操作如下：

從閥門9處對整個系統充氬氣，接著關閉閥門9和8，使貯鈉罐2和蒸餾罐4之間的所有加熱器通電加熱。當貯鈉罐和通道上的溫度達到要求的溫度時（一般在150℃左右），這時打開閥1和鈉閥3并充以一定壓力的氬氣（一般為表壓0.3～0.5公斤/厘米²），把熔化的鈉緩緩地壓入蒸餾罐。當鈉達到所需要求的數量時（鈉的數量由貯鈉罐中的探針法測量），立即關閉閥3和閥1，切斷加熱電源。等蒸餾管中鈉冷卻凝固之后，即可啟動真空機組并打開閥8進行抽氣。當真空度達到所要求的數值后（真空度一般高于5×10^-6毫米汞柱即可），關閉閥8，使蒸餾罐4的加熱器通電加熱，溫度控制在500℃～550℃之間，進行蒸餾；同時在兩個U形通道處取下活動加熱器，換以冷卻水罐，并使量筒5以及量筒與蒸餾罐之間通道上的加熱器均勻通電加熱，使溫度控制在一定的范圍（通道上的溫度在200～250℃，量筒的溫度控制在150～200℃左右）。這樣，鈉處于靜真空的狀態下進行蒸餾。鈉的蒸汽首先在量筒下部的U形管中凝固，然后堵塞通道，使蒸餾以后的鈉都貯存在量筒中，以便量測量筒鈉的蒸餾數量。測量方法是采取電阻—電壓降法，即使量筒兩端通以恒定的直流電流（5安），然后用電位差計UJ23測量該兩端電壓降的變化，就可求出鈉的高度，從而可算出鈉的數量。當鈉的數量達到要求或蒸餾罐中的鈉全部蒸完后即可停止加熱，蒸餾就告完畢。

接著進行灌注。首先打開閥8對熱管抽真空（5×10^-6毫米汞柱以上），然后關閉閥8，對量筒5和熱管7以及它們之間的通道進行加熱。當溫度都達到鈉的熔點以上時，量筒中的鈉在本身重量和兩邊壓力差的作用下就會流到熱管中去，等鈉冷卻到室溫以后再打開閥8，對熱管抽真空，真空度達到4×10-6毫米汞柱時，用冷焊鉗在6處冷焊封口并夾斷。

圖2 鈉的蒸餾與灌注系統示意圖

1—氣閥，2—貯鈉罐，3—鈉閥，4—蒸餾罐，5—量筒，

6—封頭鎳管，7—熱管，8—真空碟閥，9—放氣閥。

（2）真空泵使用

①啟動前準備

a、檢查皮帶松緊程度，啟動前可以松一些，啟動后調節底座上的調節螺栓，慢慢拉緊，以減少動力距；

b、檢查各個部件部分有無松動，接地是否正確。電機轉向是否同泵的要求符合；

c、檢查油箱內的油位是否處于油鏡的一大半左右；

d、對于長期未工作的泵，啟動前用手轉動或間接啟動電機的方法，檢查轉動是否靈活；

e、打開冷卻水閥；

f、如油鏡油位與停車時油位有顯著差異時，必須用手轉動皮帶輪，使泵腔內的存油排到油箱后才能啟動。在真空狀態下，同時較多的存油留在泵腔內時，本泵不允許啟動。

②啟動停車

a、檢查冷卻水是否接通，油位是否正常；

b、泵啟動，打開泵進油閥，5-6分鐘后關閉左側進油閥。以免負荷急劇增加；

停車，關閉進氣管路上的進氣閥；

c、關閉進油閥；

d、打開充氣閥或氣鎮閥破壞腔內真空。

5．保養與維修

（1）操作系統的保養

①使用后要對系統進行清洗；

②定期檢測電路。

（2）真空機組的保養

①應該常注意油位及油的潔凈程度，新泵工作150小時換油一次，以后每2-3月?lián)Q油一次。如果使用條件不好，真空下降時，可縮短換油時間；

②應保持泵及泵房的干燥清潔；

③經常注意冷卻水和油的溫度，不得超過85℃，冷卻水進水溫度不超過30℃，出水溫度不超過45℃，且保持水質清潔。

6．注意事項

（1）實驗過程中因要通電加熱，因而要避免觸電；

（2）對鈉的儲存和使用必須嚴格按照的規定進行；

（3）充填過程基本都是在溫度較高的條件下進行，要避免；

（4）潤滑油應用機械真空泵油否則達不到所要求之真空；

（5）如果長期不用，則必須每隔7-10天開泵一次，開泵時間約一小時，以免泵內銹蝕。
