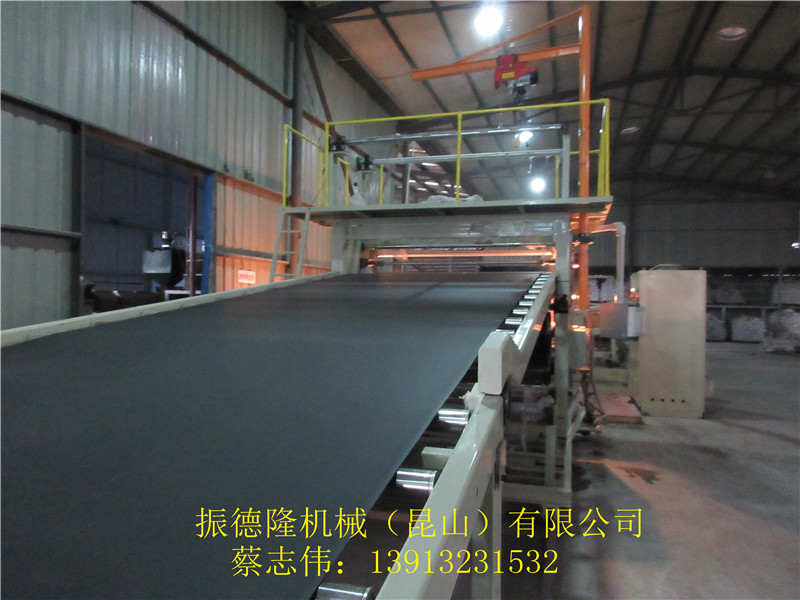

供應(yīng)用于汽車內(nèi)飾片材的EPDM汽車內(nèi)飾片材生產(chǎn)線

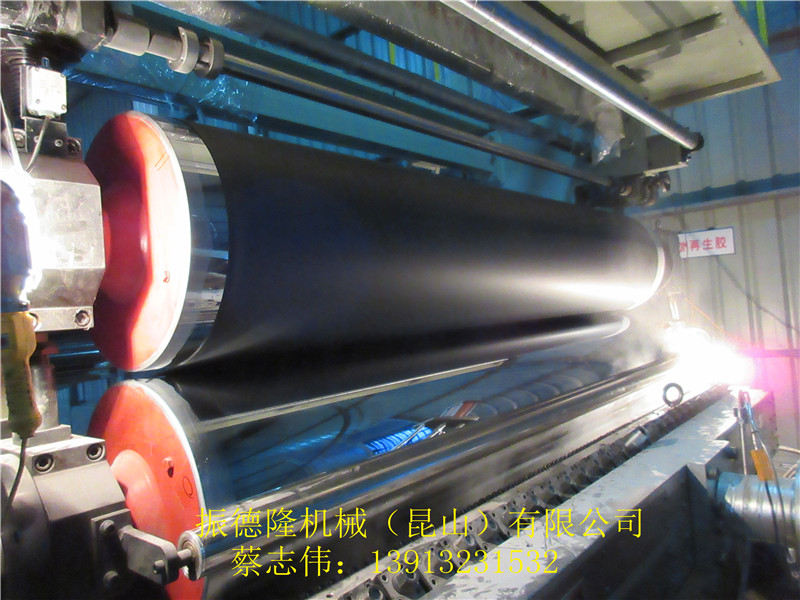

EPDM汽車內(nèi)飾片材生產(chǎn)線,鞋革皮革片材擠出機(jī)
EPDM片材 EDPM片材
EPDM片材機(jī)適用雙螺桿擠出機(jī)
雙螺桿擠出機(jī)配置：體積式喂料機(jī)；潤(rùn)滑系統(tǒng)；內(nèi)外冷卻循環(huán)系統(tǒng)；真空系統(tǒng)；換網(wǎng)系統(tǒng)；加熱系統(tǒng)；主控系統(tǒng)；動(dòng)力系統(tǒng)；輔機(jī)系統(tǒng)；
     主力機(jī)型：JS20、JS36、JS52、JS60、JS65、JS72、JS75、JS95等；
     主電機(jī)動(dòng)力：5.5KW——250KW；
     長(zhǎng)徑比L/D：28：1——56：1；
     螺桿材質(zhì)：高速工具鋼W6Mo5Cr4V2；
     芯軸材質(zhì)：合金鋼40CrNiMoA；
     筒體材質(zhì)：45#鋼為體，∞內(nèi)孔采用優(yōu)質(zhì)雙合金襯套；
EPDM 全稱：Ethylene-Propylene-Diene Monomer
中文名稱：三元乙丙橡膠
三元乙丙是、和非共軛二烯烴的三元共聚物。二烯烴具有特殊的結(jié)構(gòu)，只有兩鍵之一的才能共聚，不飽和的雙鍵主要是作為交鏈處。另一個(gè)不飽和的不會(huì)成為聚合物主鏈，只會(huì)成為邊側(cè)鏈。三元乙丙的主要聚合物鏈?zhǔn)峭耆柡偷摹＿@個(gè)特性使得三元乙丙可以抵抗熱，光，氧氣，尤其是臭氧。三元乙丙本質(zhì)上是無極性的，對(duì)極性溶液和化學(xué)物具有抗性，吸水率低，具有良好的絕緣特性。在三元乙丙生產(chǎn)過程中，通過改變?nèi)龁误w的數(shù)量，*比，分子量及其分布以及硫化的方法可以調(diào)整其特性。
耐老化、電絕緣性能和耐臭氧發(fā)能突出。乙丙橡膠可大量充油和填充碳黑，制品價(jià)格較低，乙丙橡膠化學(xué)穩(wěn)定性好，耐磨性、彈性、耐油性和丁橡膠接近。乙丙橡膠的用途十分廣泛，可以作為輪胎側(cè)、膠條和內(nèi)胎以及汽車的零部件，還可以作電線、電纜包皮及高壓、超高壓絕緣材料。還可制造及鞋、衛(wèi)生用品等淺色制品。 乙丙橡膠的性能與改進(jìn)：
乙丙橡膠的密度是較低的一種橡膠，其密度為0.87。加之可大量充油和加入填充劑，因而可降低橡膠制品的成本，彌補(bǔ)了乙丙橡膠生膠價(jià)格高的缺點(diǎn)，并且對(duì)高門尼值的乙丙橡膠來說，高填充后物理機(jī)械能降低幅度不大。
1、耐老化性
乙丙橡膠有優(yōu)異的耐天候、耐臭氧、耐熱、耐酸、耐水蒸汽、顏色穩(wěn)定性、電性能、充油性及常溫流動(dòng)性。乙丙橡膠制品在120℃下可長(zhǎng)期使用，在150- 200℃下可短暫或間歇使用。加入適宜可提高其使用溫度。以物交聯(lián)的三元乙丙橡膠可在苛刻的條件下使用。三元乙丙橡膠在臭氧濃度 50pphm、拉伸30%的條件下，可達(dá)150h以上不龜裂。
2、耐腐蝕性
由于乙丙橡膠缺乏極性，不飽和度低，因而對(duì)各種極性化學(xué)品如醇、酸、、氧化劑、制冷劑、洗滌劑、動(dòng)植物油、和脂等均有較好的抗耐性；但在脂屬和芳屬（如、等）及礦物油中穩(wěn)定性較差。在濃酸長(zhǎng)期作用下性能也要下降。在ISO/TO 7620中匯集了近400種具有腐蝕性的氣態(tài)和液態(tài)化學(xué)品對(duì)各種橡膠性能作用的資料，并規(guī)定了1-4級(jí)表示其作用程度,腐蝕性化學(xué)品對(duì)橡膠性能的影響:
等級(jí) 體積 溶脹率/% 硬度降低值 對(duì)性能影響 ：
1（<10 <10 輕微或無） 2（10-20 <20 較小 ） 3（30-60 <30 中等）
4（>60 >30 嚴(yán)重）
3、耐水蒸汽性能
乙丙橡膠有優(yōu)異的耐水蒸汽性能并估優(yōu)于其耐熱性。在230℃過熱蒸汽中，近100h后外觀無變化。而氟橡膠、硅橡膠、氟硅橡膠、丁橡膠、橡膠、天然橡膠在同樣條件下，經(jīng)歷較短時(shí)間外觀發(fā)生明顯劣化現(xiàn)象。
4、耐過熱水性能
乙丙橡膠耐過熱水性能亦較好，但與所有硫化系統(tǒng)密切相關(guān)。以二硫化二啉、TMTD為硫化系統(tǒng)的乙丙橡膠，在125℃過熱水中浸泡15個(gè)月后，力學(xué)性能變化甚小，體積膨脹率僅0.3%。
5、電性能
乙丙橡膠具有優(yōu)異的電絕緣性能和耐電暈性，電性能優(yōu)于或接近于丁橡膠、磺化聚乙烯、聚乙烯和交聯(lián)聚乙烯。
6、彈性
由于乙丙橡膠分子結(jié)構(gòu)中無極性取代，分子內(nèi)聚能低，分子鏈可在較寬范圍內(nèi)保持柔順性，僅次于天然橡膠和順丁橡膠，并在低溫顯能保持。
7、粘接性
乙丙橡膠由于分子結(jié)構(gòu)缺少活性團(tuán)，內(nèi)聚能低，加上膠料易于噴霜，自粘性和互粘性很差
三元乙丙和三元乙丙橡膠從20世紀(jì)50年代末，60年代初開發(fā)成功以來，上又出現(xiàn)了多種改性乙丙橡膠和熱塑性乙丙橡膠（如EPDM/PE），從而為乙丙橡膠的廣泛應(yīng)用提供了眾多的品種和品級(jí)。改性乙丙橡膠主要是將乙丙橡膠進(jìn)行化、化、磺化、順酐化、酐化、有機(jī)硅改性、尼龍改性等。乙丙橡膠還有接枝腈、*酸酯等。多年來，采用共混、共聚、填充、接枝、增強(qiáng)和分子復(fù)合等手段，獲得了許多綜合性能好的高分子材料。乙丙橡膠通過改性，也在性能方面獲得很大的改善，從而擴(kuò)大了乙丙橡膠應(yīng)用范圍。
化乙丙橡膠是在開煉機(jī)上以經(jīng)化劑處理而成。化后乙丙橡膠可提高其硫化速度和粘合性能，但機(jī)械強(qiáng)度下降，因而化乙丙橡膠僅適用于作乙丙橡膠與其他橡膠粘合的中介層。
化乙丙橡膠是將氣通過三元乙丙橡膠溶液中而制成。乙丙橡膠化后可提高硫化速度以及與不飽和商榷的相容性，耐燃性、耐油性，粘合性能也所改善。
磺化乙丙橡膠是將三元乙丙橡膠溶于中，經(jīng)磺化劑膠中和劑處理而成?；腔冶鹉z由于具有熱塑性彈性體的體質(zhì)和良好的粘著性能，在膠粘劑、涂覆織物、建筑防水瘦肉、防腐襯里等方面將得到廣泛的應(yīng)用。
腈接枝的乙丙橡膠以甲為，過化為引發(fā)劑，在80℃下使腈接枝于乙丙橡膠。腈改性乙丙橡膠不但保留了乙丙橡膠耐腐蝕性，而且獲得了相當(dāng)于-26的耐油性，具有較好的物理機(jī)械性能和加工性能。
熱塑性乙丙橡膠（EPDM/PP）是以三元乙丙橡膠為主體與聚*進(jìn)行混煉。同時(shí)使乙丙橡膠達(dá)到預(yù)期交聯(lián)程度的產(chǎn)物?；坏谛阅苌先员Ａ粢冶鹉z所固有的特性，而且還具有顯著的熱塑性塑料的注射、擠出、吹塑及壓延成型的工藝性能。
標(biāo)簽： EPDM   EPDM汽車內(nèi)飾   蘇州市片材生產(chǎn)線   蘇州市片材生產(chǎn)線廠家
