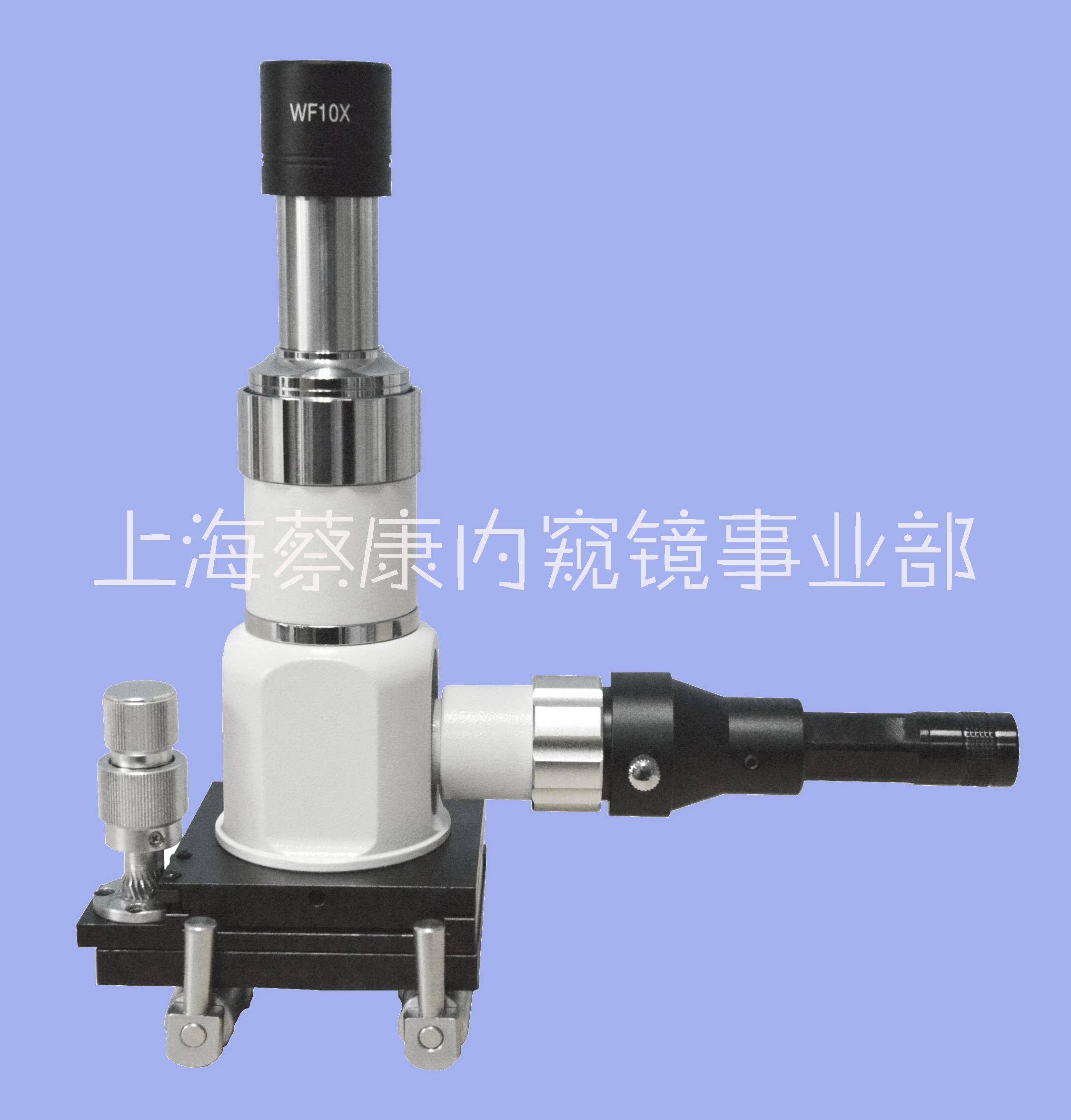

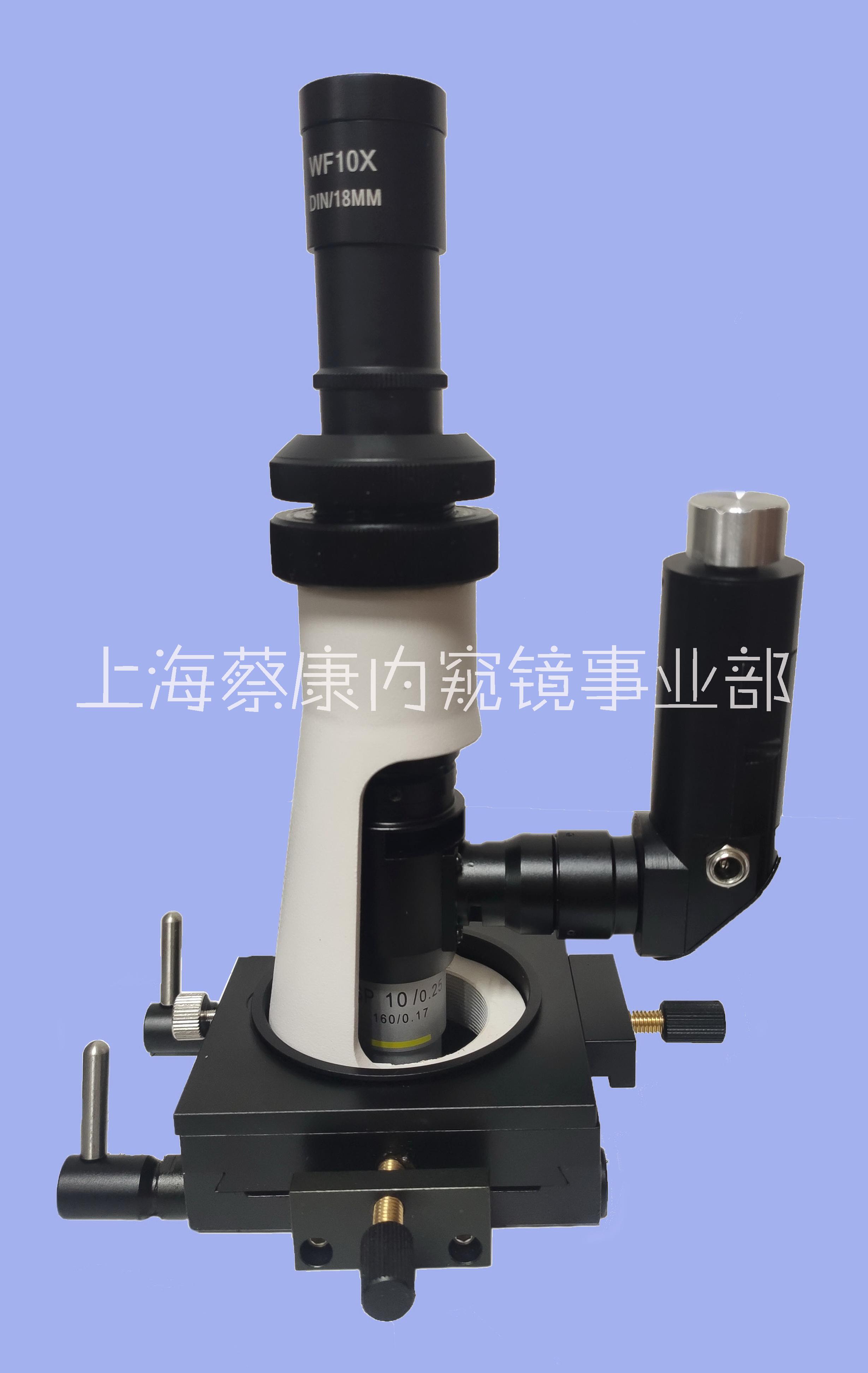

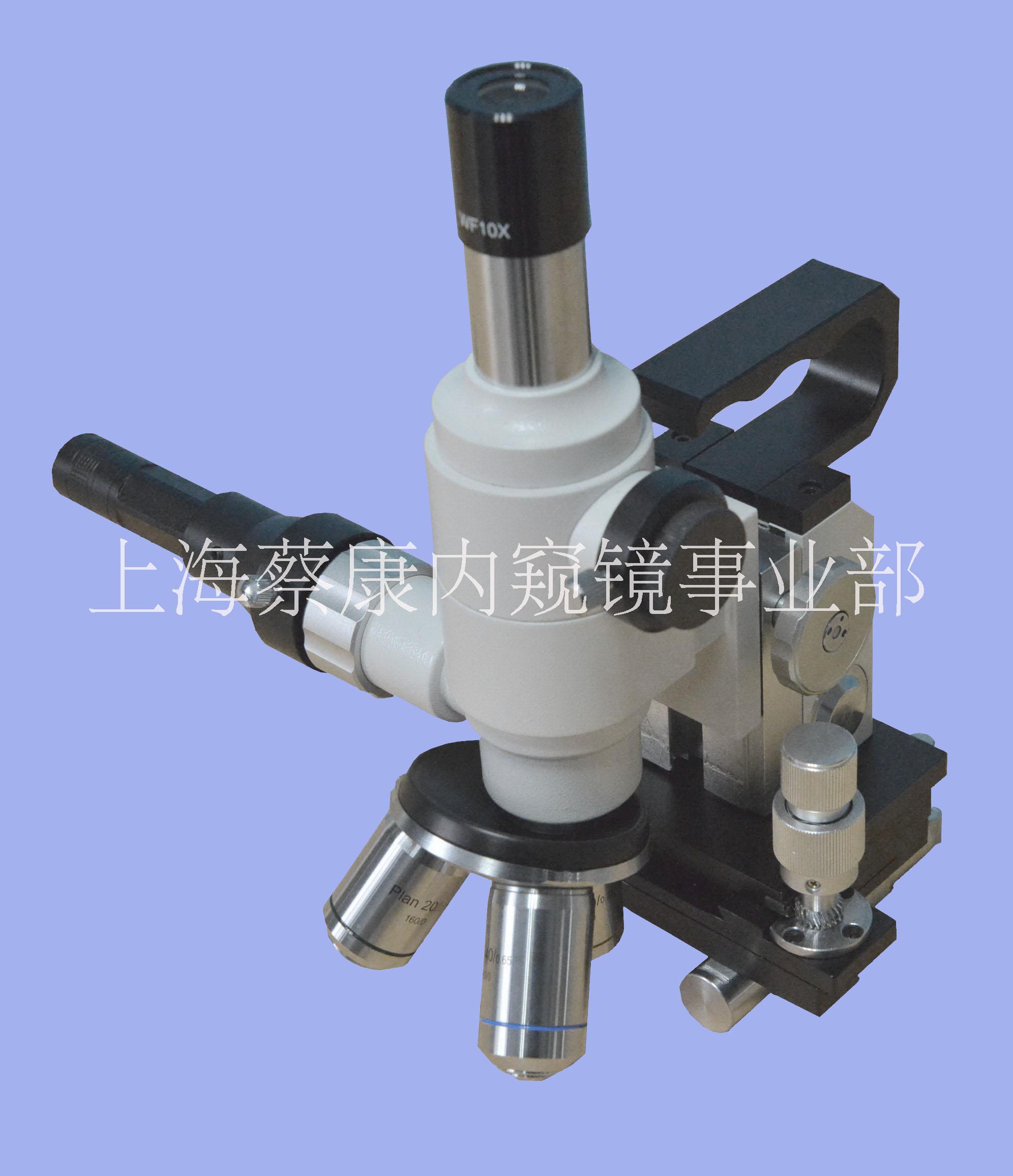

供應用于金屬檢測的現場金相顯微鏡BJ-200X

一、儀器的主要用途

    便攜金相顯微鏡是適用于現場多種大型工件的金相檢查、失效分析的顯微鏡，它不用切割取樣，可直接在工件上打磨、拋 光，從而保證工件的完整性。顯微鏡底座帶有磁力吸座，直接吸附在工件上觀察組織的現場金相檢驗。便攜式金相顯微鏡適用于航空制造、機械制造、車輛制造、鍋爐及壓力容器的制造及檢驗、石油化工、鐵路、造船、電廠、電站、設備安裝、大型模具、安全檢測、質量監督、理化試驗室等行業。還可廣泛的應用在工廠、實驗室進行鑄件質量的鑒定、原材料檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的研究分析等工作。

二、便攜金相顯微鏡儀器特點

1.小型精密光學結構，圖像清晰穩定

2.放大倍數100×—500×，平場消色差金相物鏡

3. 6V，15W鹵素?zé)粽彰?，選配充電鋰電池

4. 齒輪式XY軸移動平臺，保證橫向不自行下劃

5. 機械通斷磁力底座，適合各種工件表面

6. 快速制樣，電解拋光僅需10分鐘完成拋光和浸蝕(便攜電解拋光機不配置在顯微鏡中)

7．BJ-200C可連接電腦攝像系統

三、技術參數

1、目鏡：大視野目鏡 10X(Φ18mm)   12.5X (Φ16mm )  20X(11Φmm)

2、物鏡

3.總放大倍數：100×、125X、200X、300X、400X、500X、800X平場消色差金相物鏡

4.微型調速磨光機：轉速5000～37000rpm，配80#-700#磨頭

5.電解拋光機：0～30VDC，0～2A，陰極拋光筆，陽極夾(需選購)

6.復膜紙：厚度：0.034mm，（需選購)

7.照明電源：非球面聚光鏡，6V/15W鹵素?zé)?/span>

8.包裝箱：便攜式包裝箱475×280×160mm

四、系統組成

1、BJ-200X型主機　　　1臺　　　　
　　2、10×大視場目鏡　　　1只　

3、12．5X大視場目鏡　　1只　　　　
　　4、10×平場消色差物鏡　1只　　　　
　　5、20×平場消色差物鏡　1只　　　　
　　6、40×平場消色差物鏡　1只　　　　
　　7、照明光源　　　　     1套　　　　
　　8、便攜拋光設備　　　　1套

9、鋁合金包裝箱　　　　1個

五、選購件

        1、電解拋光機        2、復膜紙        3、 15X、16X、20X大視野目鏡

        4、300萬像素電腦攝像系統    5、尼康S2600數碼相機

BJ-200X升級為攝像顯微鏡：

1)、取下目鏡，接上CK-300電腦攝像裝置，即可在電腦或筆記本上觀察金相圖像?？蓪D像進行色彩調節等設置，保存顯微圖像。

2)、caikon  CK-300 攝像機技術參數

傳感器廠商: 美國                     傳感器類型MT9T001

掃描模式:逐行                       傳感器尺寸:1/2英寸

像素點: 3.2微米 X 3.2微米             G 靈敏度:455 mV

分辨率:2048H x 1536V                 濾光片: R, G, B 濾光片

鏡頭接口:標準C接口                幀率:11幀/秒(2048 x 1536) 30幀/秒(640 x 480)

動態范圍: >61dB                       靈敏度:1.0V/Lux-秒(550nm)

RGB位數:8 位
