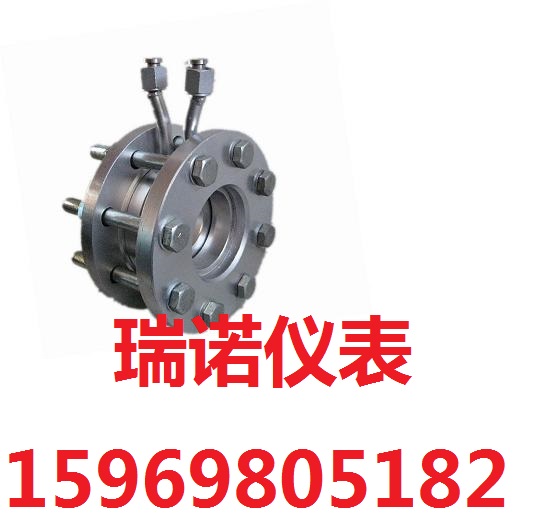

供應山西晉中蒸汽孔板流量計，液化氣流量計

一、概述

RN-LGB系列孔板流量計是測量流量的差壓式儀表，配合各種差壓流量傳感器和差壓變送器可測量管道中各種流體的流量?？装辶髁坑嫻?jié)流裝置包括孔板、噴嘴等。孔板流量計節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，廣泛應用于石油、化工、冶金、電力、輕工等領域中。

    充滿管道的流體，當它們流經管道內的節流裝置時，流速將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降

，即壓差，介質流動的流量越大，在節流前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以以量守衡定和流動連續性定律為基準的。

智能節流裝置是集流量、壓力、溫度檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?，孔板流量計采用的微機技術微功耗新技術，功能強結構緊湊，操作簡單，使用方便。

二、孔板流量計特點

　　▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

　　▲孔板計算采用與加工

　　▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

　　▲標準型節流裝置無須實流校準，即可投用。

　　▲一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

　　智能型特點

　　▲采用進口單晶硅智能差壓傳感器

　　▲高精度，完善的自診斷功能

　　▲智能孔板流量計其量程可自編程調整。

　　▲可同時顯示累計流量、瞬時流量、壓力、溫度。

　　▲具有在線、動態全補償功能外，還具有自診斷、自行設定量程。

　　▲配有多種通訊接口

　　▲穩定性高

　　▲量程范圍寬、大于10：1

　　▲高穩定性：優于0.1%FS/年

　　▲高靜壓：40MPa

　　▲連續工作5年不需調校

　　▲可忽略溫度、靜壓影響

　　▲抗高過壓

三、孔板流量計主要技術參數

▲公稱通徑： DN20 – DN10002

▲公稱壓力：PN≤40MPa

▲基本精度： ±0.5%、±1%、±1.5%

▲流量范圍： ≥ 1:15

▲被測介質：飽和蒸氣、過熱蒸氣、水、空氣、天然氣、其它混合介質

▲被測介質溫度：-10℃~+450℃

▲供電電源：智能流量積算儀220VAC， 流量變送器24VDC（由積算儀供電），

▲輸出信號： 4-20mA DC或RS485通訊

▲防爆性能：本安型ibIICT5
