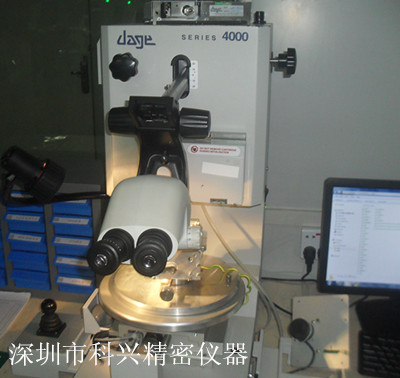

DAGE4000測試儀 DAGE4000 DAGE測試儀

Dage4000推拉力剪切力測試儀是半導體和 PCBA 制造市場的行業標準,它擁有多項功能，應用操作中可執行所有推拉力和剪切力的測試操作。其標志產品是DAGE焊接強度測試儀和DAGE X-ray產品系列，可以用于破壞性和非破壞性機械測試，以及電子元件的檢測。作為在國內的合作銷售商，提供產品技術和售后服務工作。

DAGE4000測試類型及相應標準:

冷/熱焊凸塊拉力 -JEITA EIAJ ET-7407

BGA凸點剪切 -JEDEC JESD22-B117A

冷焊凸塊拉力 -JEDEC JESD22-B115

金球剪切 -JEDEC JESD22-B116

球焊剪切 -ASTM F1269

引線拉力 -DT/NDT MIL STD 883

芯片剪切 -MIL STD 883§

立柱拉力 -MIL STD 883§

倒裝焊拉力 -JEDEC JESD22-B109

主要型號參數:

1. DAGE4000 Plus推拉力測試機

Nordson DAGE 4000Plus 是市場上進的推拉力測試儀。作為下一代系統，它代表了焊接強度測試的工業標準，實現了無以倫比的準確度和數據可重復性，可提供完全值得信賴的結果。4000PLUS 多功能焊接強度測試儀可執行高達 500kg 的剪切力測試、高達 100kg 的拉力測試以及高達 50kg 的推力測試，覆蓋了包括新的熱焊凸塊拉力和疲勞測試在內的所有測試應用。

產品特點：

1.廣泛的測試能力

當前新興的應用為充分迎合負載CARTRIDGE和標準及裝置來進行高達500公斤的剪切測試，高達100公斤的拉力測試。高達50公斤的推力測試。

2.圖像采集系統

快速和簡單的設置，安裝在靠近測試頭位置，以幫助更快地測試。提高了測試自動化。

3.XY平臺

標準的XY平臺為160mm，可滿足范圍廣泛的測試需要。XY平臺也可定制。

產品應用：

1 焊帶拉力測試-多種鉤，鉗爪等負載可以測試各種尺寸和類型的樣品。

2 熱碰/針拉測試-新一代的CARTRIDGE使這項突破性的焊接測試更加準確，尤其是測試印刷電路板材料及低焊料凸點

3 銅線的焊球拉力測試，焊釘、柱狀凸塊的拉力測試-定制的拉力鉗爪可以在這項重要的連接處進行撕拉力測試。

4 拉力剪切力疲勞測試-疲勞分析正成為評估焊點可靠性中越來越重要的的方式，調節軟、硬件可采用拉力和剪切力兩周模式進行老疲勞分析

5 鈍化層剪切測試–使用軟件和特定負載可進行焊球剪切力測試，而不受鈍化層的限制。

2. Dage4000拉力剪切力測試儀

行業標準Dage4000 焊接強度測試儀是一種多功能焊接強度測試儀，可執行所有拉力和剪切力測試應用。

Dage4000 焊接強度測試儀可配置為簡單焊線拉力測試儀，也可升級進行錫球剪切力、晶粒剪切力、凸塊拉力、矢量拉力或鑷鉗拉力測試。

產品參數：

1.拉力測試測試范圍可在0-100G；0-1KG；0-10KG進行選擇；

2.推球測試測試范圍可在250G 或 5KG進行選擇；

3.芯片或CHIP推力測試范圍可在測試到0-100公斤；0-200KG進行選擇；

4.鑷子撕力測試頭量程為100G 和5KG進行選擇；

5.BGA拔球到0-100G；0-5KG進行選擇；

6.另外的選項如矢量拉伸和自動測試等……

產品規格：

設備外形尺寸：長：730mm 寬：425mm 高：670mm

重量：45kg

電源：可選擇的 100/110v，220/240v AC 50/60 Hz

符合標準：MIL STD 883; JEDEC; JEITA; European CE Regulations; Safety Directive…

3. DAGE4000 Optima焊接強度測試機

DAGE4000 Optima焊接強度測試機是一臺化的，用于大量生產環境的快速、和可靠的焊接測試設備。擁有技術的整合和優越的人體工程學，以及智能直觀的軟件使得4000 Optima成為流的生產焊接測試機；提供了重復性和可復現性的測試結果。
