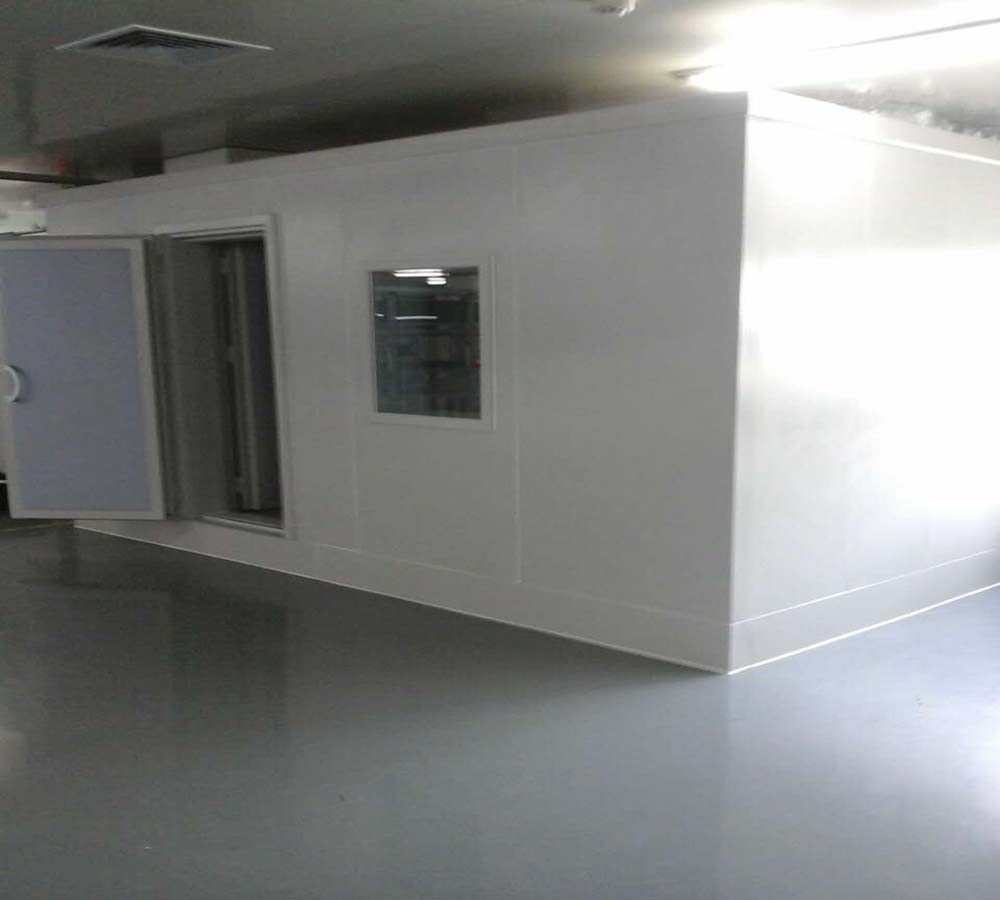

流水線靜音房，隔音室，消聲室 隔音房 隔音罩 聲場測聽室

廣州良邦聲學技術有限公司靜音房技術方案

1、工程的設計：

1.1設計依據：

1.2《城市區域環境噪聲標準》（GB3096-96）

1.3《民用建筑隔聲設計規范》（GBJ118-88）

1.4《聲學純音氣導聽閾定聽力保護用》(GB/T7583-1987)

1.5《室內空氣質量標準》（GB/T18883-2002）

1.6《建筑設計防火規范》（GBJ16-87）(2001年版)

1.7《電氣裝置安裝工程電氣照明裝置施工及驗收規范》（Gb50259-96）

1.8甲方文件提供的現有建筑尺寸資料和設計要求;

1.9本公司同類隔音工程設計和施工參數。

二、總體設計目標：

2.1隔聲技術與現代美學地融合，為聽覺統合功能訓練創造秀的視覺效果，同時滿足聽覺聲場環境使用靜音要求。在風格上體現出現代積極向上的精神風貌，格調上采用簡捷明快形式特點，技術上體現科學與人性化的統一，為檢測人員提供一個舒適的測試環境。

2.2我們的目標是：舒適的操作空間

寧?kù)o的測試環境

活潑，明快的設計風格，令人耳目一新。

2.3總體方案設計：

為了考慮到用戶在較長時間內，具有較大的可持續發展空間的需要，本方案的設計指標將有所提高，具體如下：

設計方案指標：小于35分貝

三、聲學性能的設計：

包括以下幾個部分：隔聲設計，隔振設計，隔音門，隔音窗設計，吸聲內飾設計，通風系統及照明采光的噪聲控制等。

四、隔聲設計：

4.1 采用了三項新技術：超耗能隔音墻，

雙磁控＂聲閘＂隔聲門技術：

4.2隔聲墻體采用我公司開發的超耗能隔音墻(VAEtm) 隔音墻技術，該墻體厚度小，隔音量大，在保證隔音效果的同時，限度的節省空間, 提高空間利用率. 墻體為單層結構，墻體厚度為180mm ，墻體采用阻尼板，規格1220mm*2440*16mm，墻身夾層填充吸音巖棉（1200*600*50mm）普通雙層50-80K, 雙組分, 不含黏結劑, 無污染，對人體無刺激。墻身采用鋼板靜電噴涂，防潮，防銹，微吸音，有質感（或無指紋不銹鋼）。墻體隔音性能：＜500Hz, ＜25dB（A）計權，雙層墻體結構可降噪音45dB左右。

4.3墻體的設計在考慮聲音的隔離的同時，十分重視聲音在傳播過程的能量消耗過程，在墻體內部設置了高性能的吸音耗能層，把聲能的消耗控制在，也就是原磚墻與測聽室內外墻體之間各保留50mm的空腔作為耗能層。

4.4隔聲門采用我公司獨立研發的磁控＂聲閘＂隔聲門，當磁控＂聲閘＂隔聲門關閉時，兩片門頁被密封條磁吸密封，同時被透射等傳入的少量聲能被門的吸聲結構吸收，形成了一個嚴實的＂聲閘＂。是目前中國隔音領域秀的隔聲門系統，其性能指標己達到美國IAC公司水準。隔音門材料采用T1.5冷托鋼板沖壓，打磨，酸洗，靜電噴涂而成，外表美觀，有質感，防潮，防銹，微吸音，每平方可達到50公斤重量。隔音門規格1900mm*800mm, 采用高壽命門軸, 無噪聲設計，其使用可達每日開關一百多次，使用多于二十年無損壞。門框在與墻體連接處采用CC-100避震霸進行阻尼處理，可以有效抑制門頁受聲后引起的振動，明顯改善低頻隔聲效果，使其隔聲頻率范圍明顯增大。很好的解決了門頁的寬頻帶隔聲的問題，門頁的阻尼處理與門框的密封處理（同時采用磁控密封條處理）一起組成了隔聲門的雙重保險。隔音門計權隔音量可達到25dB（A）-60dB（A）

五、隔振設計:

整體使用“懸浮”結構, 地板采用阻尼隔振處理, 同時懸浮地板，將整間房屋置于其上，隔聲，隔振達到所要求的室內環境。 有 效阻斷由地面?zhèn)鱽?lái)的低頻空氣聲和固體聲，尤其對地面串入的腳步聲，撞擊聲有十分明顯的隔離抑制作用，使在中高頻噪聲有效隔離后，大幅度的提高中低頻噪聲的隔離效果，最終達到室內隔聲靜音效果。

六、吸聲內飾設計：

6.1吸聲降噪設計，要達到國家標準的室內低噪聲環境，除了需要隔聲墻體良好的隔聲降噪外，還必須對室內進行吸聲處理，在室內四周墻面我們采用了一種大長城吸音板（1.8孔徑顏色根據客戶需求設計），吸聲材料為內飾護面的吸聲結構，該結構外層采用作為吸音內飾，由于該護面的吸聲選擇性效強。室內部天花采用微孔吸音板白色（600*600mm）.通風系統消聲系統設計：

7.1通風量的設計，一定通風量是保證窒內良好空氣質量的必要前提，依照當前國外同類產品（美國IAC公司）的設計，通風量根據房間面積設計在：2.85m/min。

7.2通風消聲設計，通風消聲采用阻性消聲器，其消聲量可按如下公式進行計算：＃L=（a）·C·h/s

7.3阻性消聲片的消聲系數(與所用的材料有關), 分別是消聲通道的周長和截面面積, 消聲通道的有效消聲長度。

通風口規格為（150mm*150mm直徑），一排一送強迫性對流換氣形成。供風量可達1.5立方米/分鐘。良好的空氣對流性，檢查人員每日可在室內滯留8小時/日以上。

八、電氣系統的噪聲控制：

8.1 為保證室內良好的低噪音環境，燈光設計時，燈具的選擇上必須注意：選擇低噪聲的燈具。

8.2針對照明舒適度問題，我公司率先在隔音領域引進了＂間接照明＂技術，一方面把照明燈具的光線處理，自然化，柔和化，舒適化，間接照明不單單只是為了滿足供給所需要的量的光，而是更加注重光照的品質和感覺。為保證照明的效果，在照明設計中，還參照了《建筑照明設計標準》（Gb50034-2004）有關規定設計規范。

九、室內環境的環保設計：

9.1隔音室采用100％環保材料，達到無毒，無味，無輻射要求。

9.2通風環保設計，通風系統使用無毒無害的風管材料，足夠的通風量設計，保持室內空氣的新鮮，通風消聲系統采用新型消聲內部構造，確保在有效消聲的前提下，不影響空氣質量和風量

十、主要配置：

10.1超低噪音吸頂燈, 本底噪聲≤35Db(A）

10.2A計權環境聲壓級：聲源操作室內≤70dB(A)

產品體驗室內≤35dB(A)計權

10.3通風: 有進出風系統, 排風消聲器，進風消聲器一套。

10.4外觀：T1.2鋼板貼面, 靜電噴涂, 防潮, 防銹, 微吸音有質感，（或無指紋不銹鋼）

10.5雙層橡膠減振墊（地臺）

10.6（A）靜音房外規格3400*4570*2540mm內規格3060*4230*2200mm

10.6(B)靜音房外規格2500*2800*2540mm內規格2160*2460*2200mm

10.7吸音地毯500mm*500m灰色

10.8隔音吸聲門800*1900mm

10.9內飾大長城吸音板（環保生態木質）

十一、基本特點及參數：

11.1靜音房整體懸浮安裝，整體隔振。

11.2靜音房采用多元聲處理, 具備良好的隔聲, 消聲，吸聲功能

11.3靜音房工作時可強制通風換氣。

11.4靜音房全部采用環保材料，安裝完成即可投入使用。

11.5設計科學，安全穩固，材料結構抗變形能力強。

11.6主體模塊組裝式，可拆裝，安裝快捷，工廠化制造，完成后運抵現場組裝時間短。

11.7整體為鋼木結構

十二、售后服務方案;

12.1長期供應零配件，終身成本保修，我司24小時提供電話咨詢服務，在出現一般情況的小故障，在問題不算復雜，或者維護人員對某些技術問題存在疑問時可通過電話，傳真的指導方式解決問題。

12.2保修期為(壹) 年, 質保期內如非人為情況下出現破損，剝落，變形等現象可免費更換或維修相應構件，在超出質保期或人為損壞情況下，按市場價收取材料費用或成本費用。

12.3保修期由設備驗收合格正常使用之日起計算，保修期內如設備出現故障，賣方應接到通知后（24）小時內派技術人員來維修（保修期后以按此執行）。

十三、文明施工方法：施工現場的材料堆放應按其規格，型號的不同分別堆放整齊，并應避開主要通道，及時回收邊角料及雜物，并做好產品保護實施和檢查工作，現場排列整齊美觀，限度的降低施工噪音。
