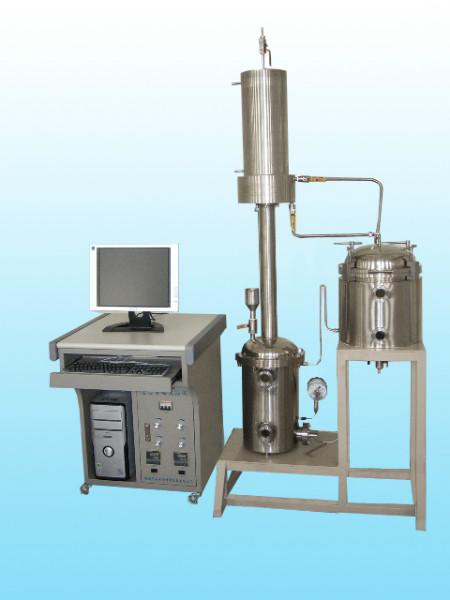

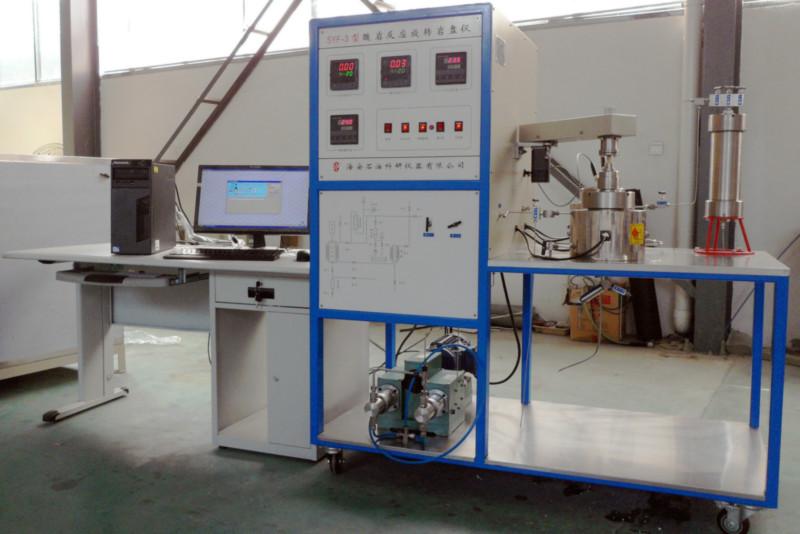

高溫高壓動態酸巖反應裝置

一、儀器原理: 該裝置是通過模擬油氣藏的溫度、上覆壓力、地層壓力、流動狀況等地層參數，并通過精密的測量手段對高溫高壓地層條件下酸液與天然巖心的酸巖動態反應情況進行記錄和數據處理，評價各種酸液配方對高溫高壓特低滲透儲層的傷害，為篩選酸液配方以及確定酸化壓裂工藝參數提供實驗依據。

二、儀器功能:? 巖心梯度實驗? 泥漿濾失實驗? 巖心酸化實驗

三、主要技術參數:? 系統耐壓：50MPa? 高工作壓力：40MPa 壓力計量精度0.1%? 工作溫度： 室溫—150℃? 恒溫箱加熱功率：8000W 控溫精度：±1℃? 流量范圍：0—10ml/min 流量精度1%? 天平：量程400g 分辨率0.001g 一臺? 巖心尺寸：巖心尺寸（φ25×200mm）、（φ38×200mm）? 圍壓泵：壓力50MPa，泵體容積200ml 手動、電動、自動三種運行方式 高、中、低三檔速度四、儀器組成:? 動力源模塊： 由平流泵（或ISCO泵）、活塞式中間容器及相應管閥件等組成。平流泵用來提供工作動力，活塞式中間容器用來儲存工作液，以及隔離動力液及工作液。? 試驗流程： 該裝置試驗流程設計為正反向流程和泥漿濾失流程，可以根據實驗要求通過操作流程閥門，可做正反向?qū)嶒?yàn)和泥漿濾失實驗。另外實驗流程還配備有不同規格的巖心夾持器，如標準巖心梯度夾持器；全直徑巖心梯度夾持器和不同規格的填砂管。其中巖心梯度夾持器外圍沿巖心長度方向分布有三個測壓口，把巖心分四段，共五個測壓點。? 加熱模塊： 整個實驗的被加熱部件放在恒溫箱中，由恒溫箱進行加熱。恒溫箱內溫度由智能型溫控儀進行控制，控溫精度±1℃。溫度170℃（基本滿足國內各個油田的實驗需求）。? 計量模塊： 整個流程壓力的計量采用不同量程和不同精度的壓力傳感器進行計量。流量計量由計算機應用軟件通過對高精度電子天平進行實時采集實現。? 數據采集、控制及處理： 由計算機通過研華12位數據采集控制板和相應的計算機外圍電路實現的，數據引用ACCESS數據庫進行處理。
