三段調光、調色驅動電源芯片類目 > 商鋪首頁 > 產品展示 > 深圳市電源芯片廠家_三段調光、調色驅動電源芯片 SM2203P 大功率雙通道電源芯片線性恒流驅動芯片方案

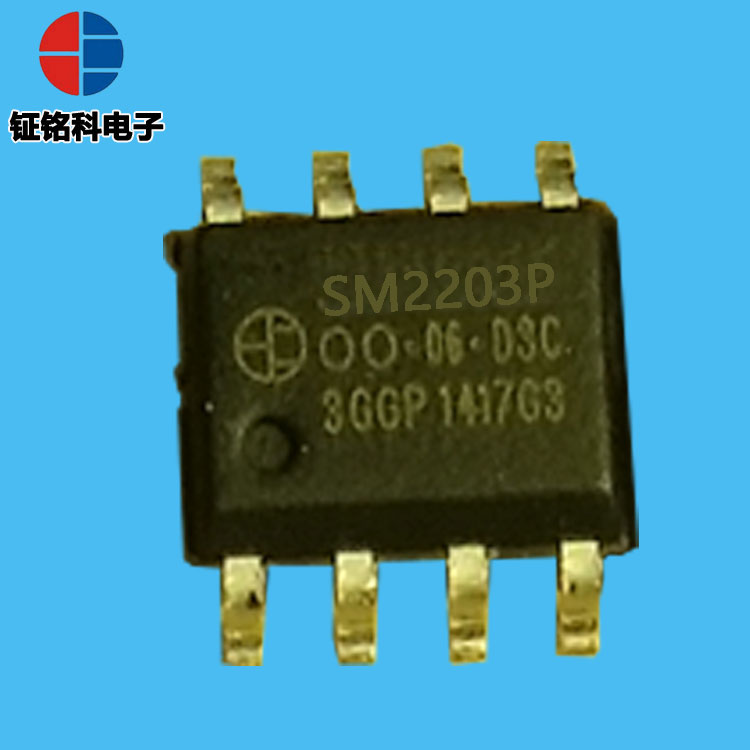

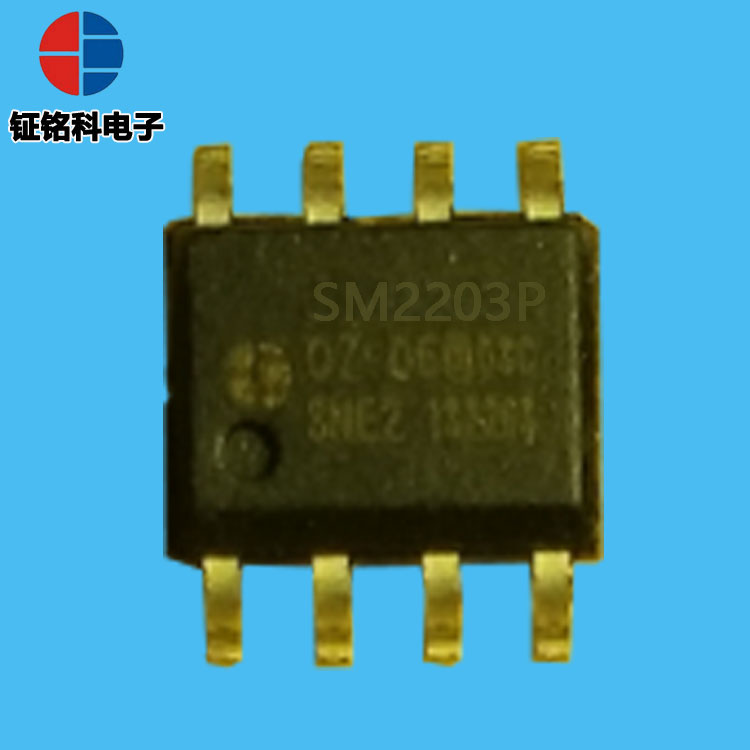

三段調光、調色驅動電源芯片 SM2203P 大功率雙通道電源芯片線性恒流驅動芯片方案

[SM2203P

大功率雙通道電源芯片

線性恒流驅動芯片方案]

深圳市電源芯片廠家

采購數量

2000 - 4000個

4000 個以上

價格

電議

運費： 廣東深圳市寶安區 | 買家支付運費

封裝： SOP8

購買數量： 庫存 10000000個

在線詢盤聯系廠家：13802567304 0755-27593052

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[SM2203P 大功率雙通道電源芯片線性恒流驅動芯片方案]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（三段調光、調色驅動電源芯片 SM2203P 大功率雙通道電源芯片線性恒流驅動芯片方案）

品牌： SM
型號： SM2203P
類型： 驅動IC
驅動芯片類型： 線性恒流驅動芯片
針腳數： 8
用途： 線性
批號： 201602

undefined

概述：
    SM2203P是一款三段調光、調色雙通道LED恒流驅動控制器，適用于200Vac~240Vac或110Vac~130Vac輸入的線性恒流驅動方案。
    當SM2203P在三段調光、調色應用中，可根據開啟關閉電源開關，依次改變兩路出端口開關狀態，實現輸出亮度的調節和色溫的調節，調節外接CS電阻可對輸出功率進行調節。
    芯片使用本司的恒流設定和控制技術，輸出電流由外接CS電阻設置，控制器通過推動MOS等功率器件可實現大功率恒流方案設計。
    主要應用于LED照明、建筑亮化工程、LED景觀照明等領域，系統結構簡單，外圍元件少，方案成本低。

管腳示意圖：

undefined

典型示意電路圖：

undefined

圖1 SM2203P分段調光應用示意圖

undefined

圖2 SM2203P分段調色應用示意圖

undefined
     我司的恒流控制技術
     輸入AC電壓：120V/220V
     可實現3段調節亮度，調節比例可外部設置
     可實現3段調節色溫，輸出功率外部設置
     支持PWM調光功能
     調光比例：--50%--X%     X%--50%--
     0.5秒～3秒內實現開關切換，支持快速開關切換
     有電解應用實現無頻閃
     無電解應用實現高PF
     封裝形式：SOP8
undefined
LED信號燈和裝飾燈
     LED工礦燈、路燈照明應用
     建筑亮化工程
     LED恒流驅動
