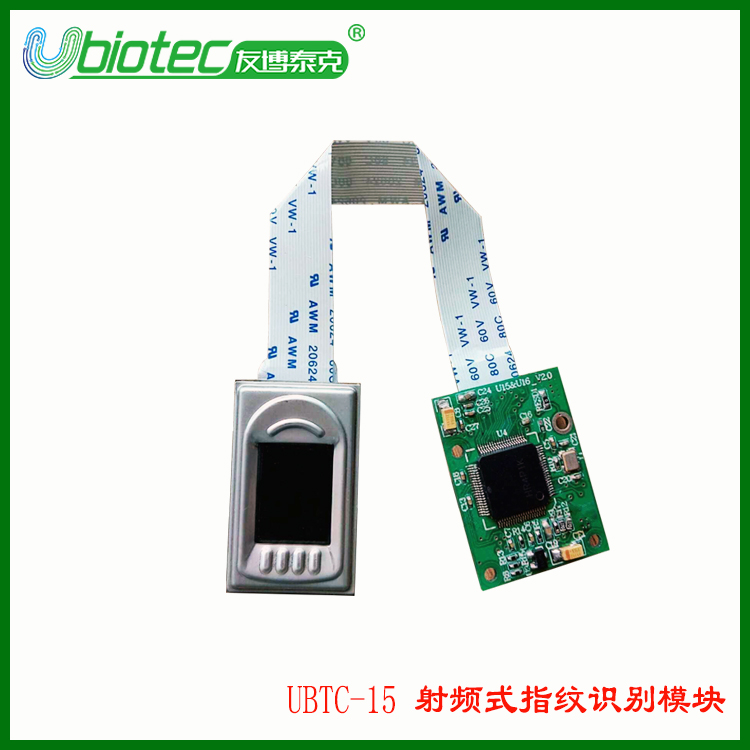

UBTC-15系列指紋模塊

產品介紹

UBTC-15系列指紋模塊是深圳市友博泰克技術有限公司自主研發設計的高性能指紋識別模塊。該模塊結構簡單，功能強大，配合上位機，可完成指紋錄入、圖 像處理、特征提取、模板生成、模板存儲、指紋比對(含1：1 和1：N)、指紋等功能。該指紋識別模塊通訊協議簡單可靠，標準UART 協議，以連接不同的上層設備，只需配合簡單外圍電路即可將該指紋模塊嵌入到您的智能化產品中，使您的產品具有強大的指紋識別能力。同時該模塊采用半導體射 頻式，對干濕手指和淺指紋適應性強。

產品特點

1. 識別效果好：該傳感器采用Authentec TCS2SS系列，能夠解決光學對于干濕手指及其淺指紋識別效果不好的問題。

2. 穩定性好：該傳感器在金融、、智能鎖等-領域經過嚴格的實際應用測試，穩定性能較好。

3. 防假指紋：射頻式，探測活體指紋。

4. 設計靈活：模塊體積小，可以很方便的嵌入到各種指紋應用設備中。

5. 自學習功能：紋識別過程中，提取的指紋特征值識別成功后將該特征值融合到指紋數據庫中，使用戶在使用過程中體驗感越來越好。

6. 能力強：具有很強的能力，指標達到15KV以上。

7. 安全等級可調：適用于不同的應用場合，安全等級可由用戶設定調整。

產品規格

（1）傳感器類型：射頻式

（2）指紋容量：100枚 1700枚 3000枚（可選）

（3）產品尺寸：30(L)×22(W) mm

（4）額定電壓：DC3.3V /DC5V 可選

（5）動態電流：<100mA

（6）接口類型：UART（TTL）或USB

（7）波特率：9600--115200可調（默認115200）

（8）能力：15KV

（9）分辨率：508DPI

（10）誤識率：< 0.001 %（安全等級Security Level 為 3 ）

（11）拒真率：< 0.1 %（安全等級Security Level 為 3 ）

（12）對比時間：<1S

（13）工作溫度： -20℃- 65℃

（14）工作濕度：20%～90%（無凝露）

（15）使用壽命：>100萬次

產品領域

（1）公安指紋身份識別.

（2）門禁指紋身份識別.

（3）銀行柜員指紋身份識別.

（4）系統指紋識別.

（5）計算機及網絡安全的指紋身份識別.

（6）物聯網支付識別等.

主要應用領域:

廣泛應用于：銀行指紋儀、金融活體指紋識別儀、指紋儀、醫療保險指紋儀、電腦指紋儀、公安指紋采集儀、儀、指紋門禁機、計算機及網絡安全、互聯網購物的支付手段等任何需要身份認證的場合。
