非隔離降壓型LED恒流驅動IC SM7382P LED蠟燭燈恒流驅動方案

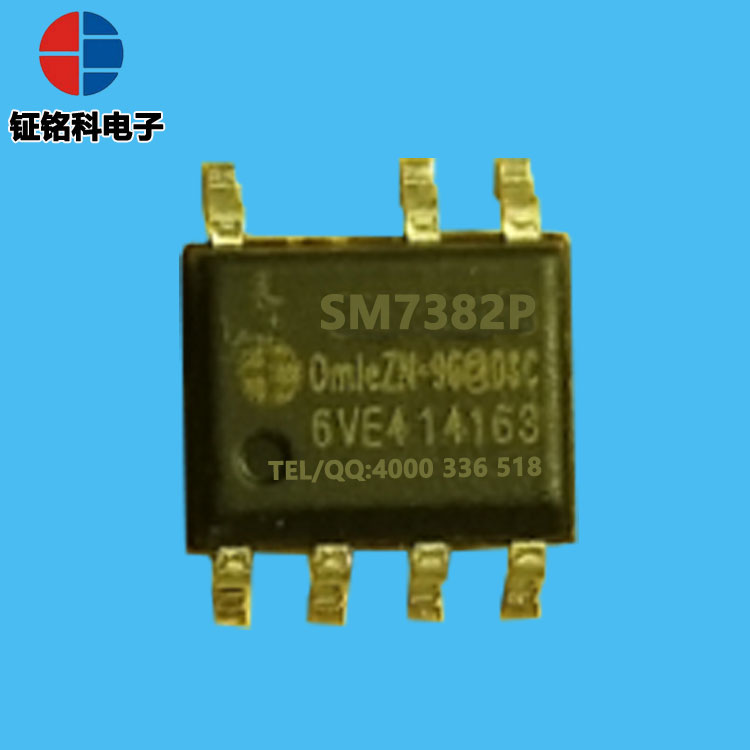

     SM7382P恒流驅動芯片概述：
      SM7382P是一款高精度降壓型LED恒流驅動芯片，適用于85Vac-265Vac全范圍輸入電壓的非隔離降壓型LED恒流驅動電源。

      SM7382P恒流驅動芯片內部集成500V功率管，采用的驅動和輸出檢測方式，芯片工作電流很低，無需輔助繞組檢測和供電，只需要很少的外圍器件，即可實現優異的恒流輸出和線性調整率，極大地節約了系統體積和成本。

      SM7382P恒流驅動芯片工作于電感電流臨界連續模式，輸出電流不隨電感量和LED工作電壓的變化而變化，實現優異的負載調整率。

      SM7382P恒流驅動芯片具有多重保護功能，包括LED開/短路保護，HVDD欠奪保護，過溫保護等。

       SM7382P恒流驅動芯片特點：
1.180Vac-264Vac全范圍電壓輸入;
2.電感電流臨界連續模式;
3.無需輔助繞組檢測和供電;
4.內部集成500V功率管;
5.超低工作電流;
6.LED輸出電流精度小于±3%；
7.可調節的LED輸出開路保護；
8.LED輸出短路保護；
9.HVDD欠壓保護；
10.過溫保護；
11.封裝形式：SOP8-7.

       SM7382P恒流驅動IC芯片應用領域：LED蠟燭燈、LED球泡燈、其它LED照明。

PCB設計注意事項：
1.Rcs電阻地線盡量短；
2.HVDD電容要盡量靠近芯片HVDD和GND引腳；
3.Rovp電阻李盡量靠近芯片Povp引腳；
4.主環路面積盡量小，這樣會提高傳導輻射性能；
5.NC引腳內部無連接，建議將其接到芯片地，加強Rovp抗干擾能力；
6.增加Drain肚子鋪銅面積且漏銅以提高芯片散熱；
7.在整體布局時，綜合考慮各個熱源的空間擺放，保證各個熱源互相之間不要靠太近，主要熱源有變壓器、芯片、續流二極管。

典型應用方案
SM7382P 180Vac-264Vac 140V/90mA認證系統
