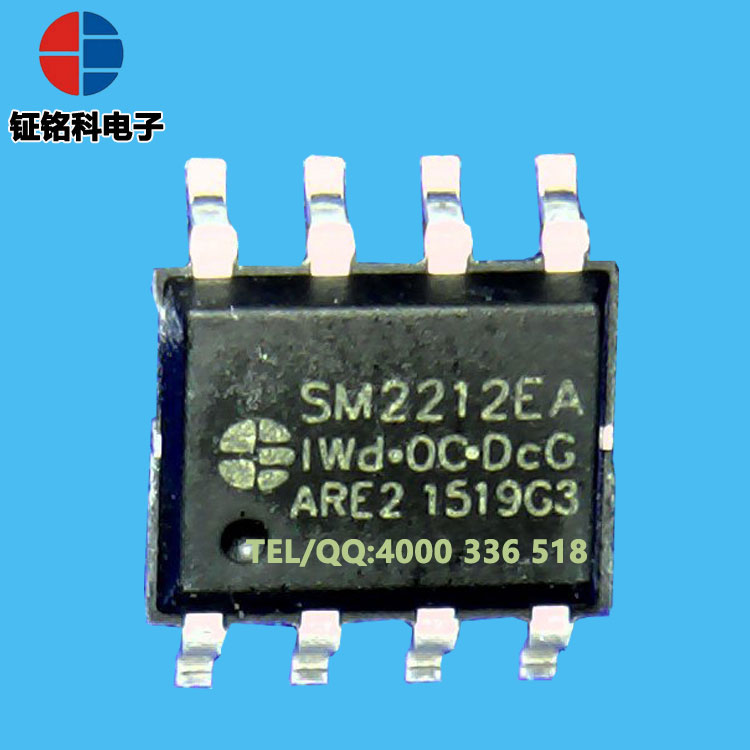

LED IC無電源方案 SM2212EA 高壓線性恒流電源芯片 驅蚊燈電源方案

LED IC無電源方案SM2212EA高壓線性恒流電源芯片 驅蚊燈電源方案

SM2212EA概述：

       SM2212EA是一款可2段調節亮度 /色溫的LED恒流驅動芯片。適用于200Vac~240Vac 或 90Vac~130Vac輸入電壓，恒流 精度小于±4%。

       當 SM2212EA在 2段調節亮度應用中，可根據開關關閉電源開關，依次改變輸出電流的大小，從而改變燈的亮度，調節比例可以通過外接REXT電阻進行調整。

       當SM2212EA 在 2段調節色溫應用中， 可根據開啟關閉電源開關，依次改變兩路輸出端口開關狀態，實現兩路不同顏色LED燈的交替亮滅以實現調節色溫的目的，調節外接REXT電阻可對輸出功率進行調節。

產品特點：

     1.輸入電壓220Vac 、110Vac

     2.恒流精度小于 ±4%

     3.內置過溫補償

     4.可實現2段調節亮度，調節比例可外部設置

     5.可實現2段調節色溫，輸出功率可外部設置

     6.0.5 秒內可實現開關切換

     7.調光比例 X%或 X%

     8.封裝形式：ESOP8

應用領域:

     1.LED恒流驅動

     2.T5/T8系列LED日光燈管

     3.LED球泡燈

     4.LED吸頂燈

典型應用方案：
