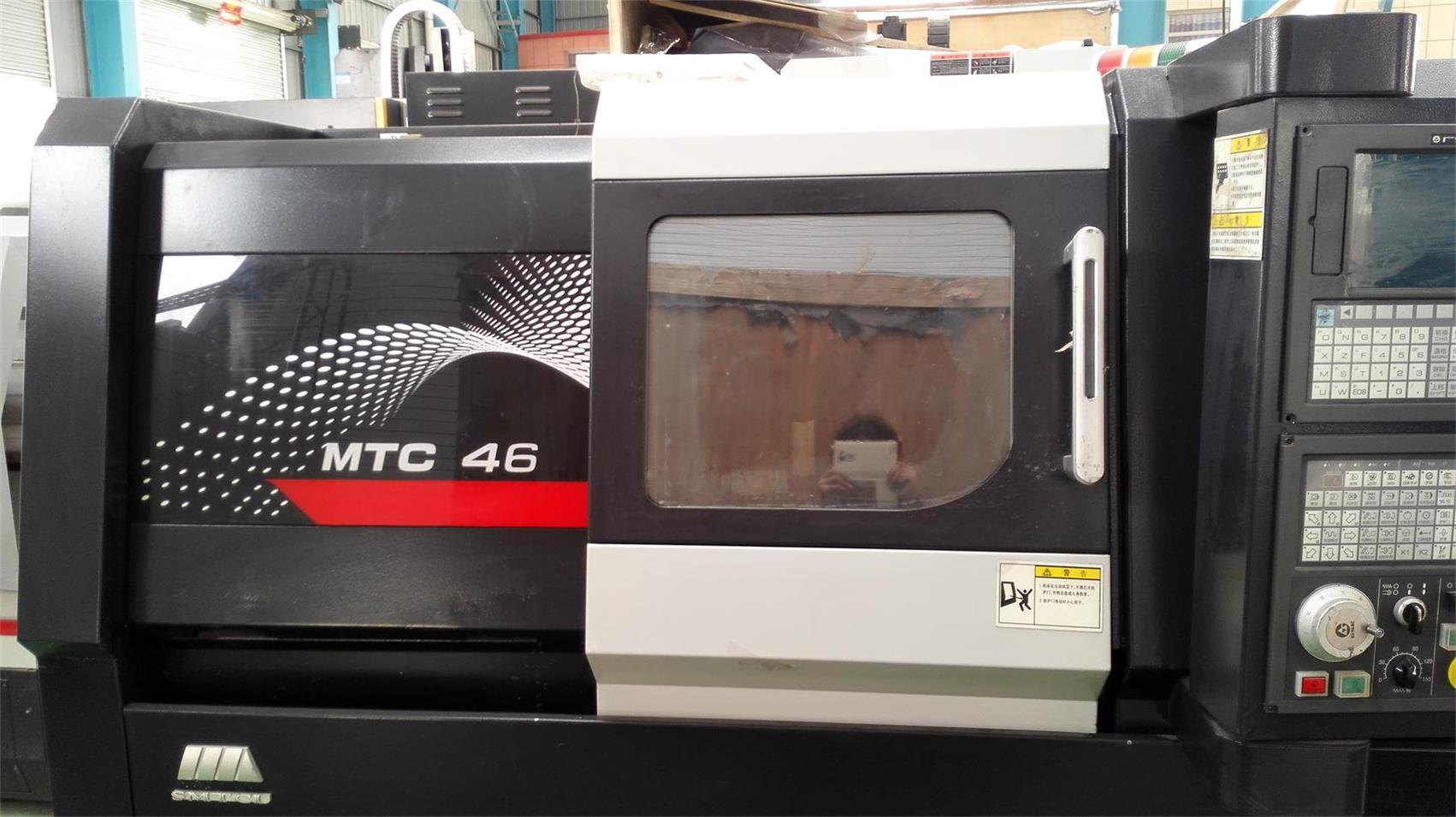

沈陽機床MTC46數控斜身車床 MTC46

一、機床簡介
    MTC46  是我廠根據市場需求開發的一款多功能車削中心。該產品的主軸通孔直徑是56mm，加工棒料直徑 45mm，加工效率高，穩定性好。機床整體布局緊湊合理，便于保養 和維修，符合人機工程學，便于操作。具有極高的性價比，是小型復雜零件加工設備中 的選擇。（該機床選配項目豐富，可同時配置八工位刀架和帶有動力頭的 Y 軸模塊， 可實現車、銑、鉆、攻絲等多種功能）
MTC46 具有以下特點：
   1. 可根據用戶的需求配置、動力頭以及刀塔。
   2. 套筒式主軸結構，更高的穩定性與可靠性。
   3. 高精度 C 軸，進口剎車裝置，保證銑削與鉆削的精度。
   4. 整體式全防護，更好的防水與防屑性能，占地面積小。
   5. 模塊化的設計，可根據不同的需求進行配置。

二、機床的主要技術參數：

項目

單位

規格

備注

回轉直徑:床身/滑板

mm

Φ300/Φ130

切削棒料直徑:床身/滑板

mm

Φ45/Φ45

切削長度:排刀

mm

210

主軸轉速范圍

r/min

0-4500

新代 20TA

主軸電機功率

kW

5.5

主軸端部形式代號

A2-5

主軸通孔直徑/通過棒料直徑

mm

Φ56/Φ45

卡具:筒夾/油缸

46 型筒夾/配Φ30 卡頭

行程:  X 軸/Z 軸

mm

450/300

快移速度:  X 軸/Z 軸

m/min

20/20

刀架形式

排刀

排刀尺寸:外圓、端面/鏜孔

mm

20×20/Φ20

卡頭端面到左端防護罩距離

mm

1032

主軸中心距床身底面距離

mm

970

機床外型(長×寬×高)

mm

2270×1500×1730

機床重量

KG

2200

電壓

V

AC380

電壓波動

波動范圍

±10%

頻率

  Hz

50±1
