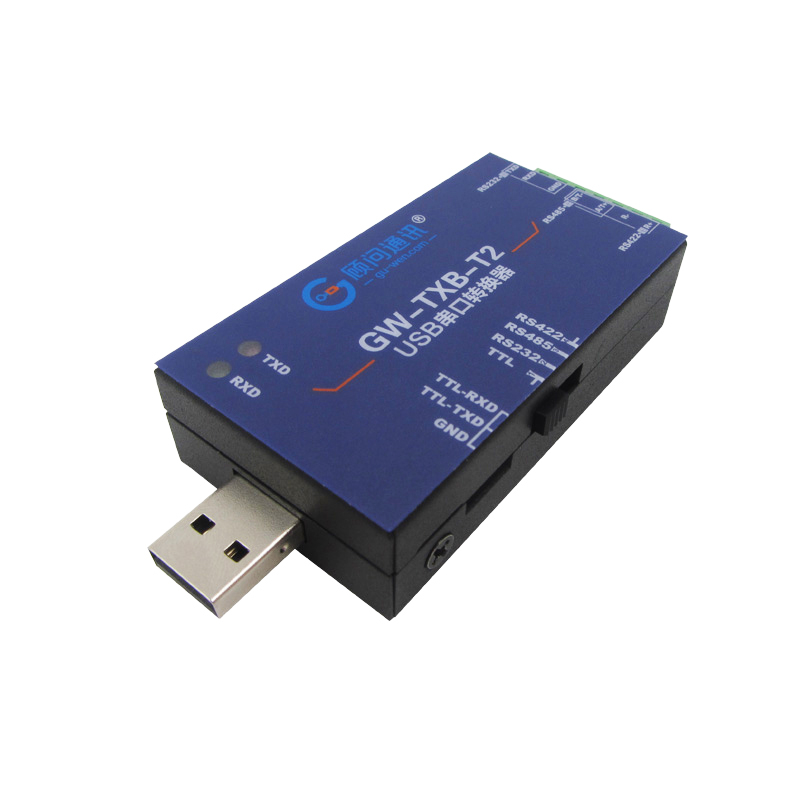

USB串口轉換器 USB轉串口 USB轉232/485 USB轉422/TTL 四合一

產品介紹：

   通信寶-T2 是為用戶需要連通不同類型的串口設備，而開發一款“四合一”串口轉換器。用戶可以根據自己在實際應用場景中，對轉換器進行獨立設置，可以實現 USB 轉 TTL,USB 轉RS232，USB 轉 RS485,USB 轉 RS422 等。

   通訊寶 T2 內部依舊采用的英國進口 FT232 芯片，MAX3232 轉換芯片，增加了可轉換通信方式的快速撥碼開關，小巧簡單方便穩定好用。外殼采用山東固而屬制品有限公司生產的精密鈑金外殼，外觀和手感十足。

應用領域：

工業通訊、實驗室測試、網絡服務等行業實現串口轉換。

產品特性：

1）原裝 FT232；

2）支持 TTL、 RS232、RS485 以及 RS422 和 USB 之間的相互轉換；

3）TVS+壓敏電阻+防雷管經典完整保護電路；

4）撥碼開關，方便切換；

5）采用接線端子，經久耐用；

功能特性解析：

 1）USB 轉 TTL,撥碼開關撥至 TTL 端，接線圖如下圖。

短接 TTL 的 TXD 和 RXD，發送數據，進行接收測試，測試結果如下圖。

2）USB 轉 RS232，撥碼開關撥至 RS232 端，接線圖如下圖。

短接 RS232 端的 TXD 和 RXD，進行自發自收測試，測試結果圖如下圖。

3）USB 轉 RS485，撥碼開關撥至 RS485 端，接線圖如下圖。

另一端用 USB 轉 485 連接，兩個串口助手，測試圖如下圖。

4）USB 轉 RS422，撥碼開關撥至 RS422 端，接線圖如下圖。

短接 T-和 R-,短接 T+和 R+,自發自收測試，測試結果圖如下圖。
