氣動凝結水回收裝置 氣動凝結水回收器 氣動冷凝水回收泵 氣動凝結水回收泵 回收泵
[氣動凝結水回收器
氣動冷凝水回收泵
氣動凝結水回收泵]
濟南市回收裝置廠家
[氣動凝結水回收器 氣動冷凝水回收泵 氣動凝結水回收泵]
郵箱：
手機：
- 加工定制： 是
- 品牌： 濟南博瑞克
- 型號： QNB
- 材質： 鑄鋼
- 最大電壓： 0
- 工作電流： 0
- 主要用途： 汽-水熱交換設備和使用蒸汽間接加熱工藝流程產生的凝結水回收
- 產品認證： 有

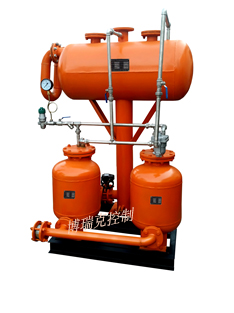

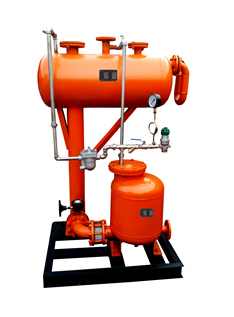

產品名稱： 氣動冷凝水回收泵
產品型號： BRK-QNB系列
泵體材質： 碳鋼、不銹鋼304
回 收 量： ≤20t/h
驅動動力： 蒸汽、壓縮空氣
廣泛應用 BORICK
BRK-QNB新型氣動冷凝水回收泵（疏水自動加壓裝置），廣泛應用于供暖、空調、紡織、醫藥、化工、造紙、、食品等大部分應用蒸汽作為能源的行業。
工作原理 BORICK
工作原理如圖所示：

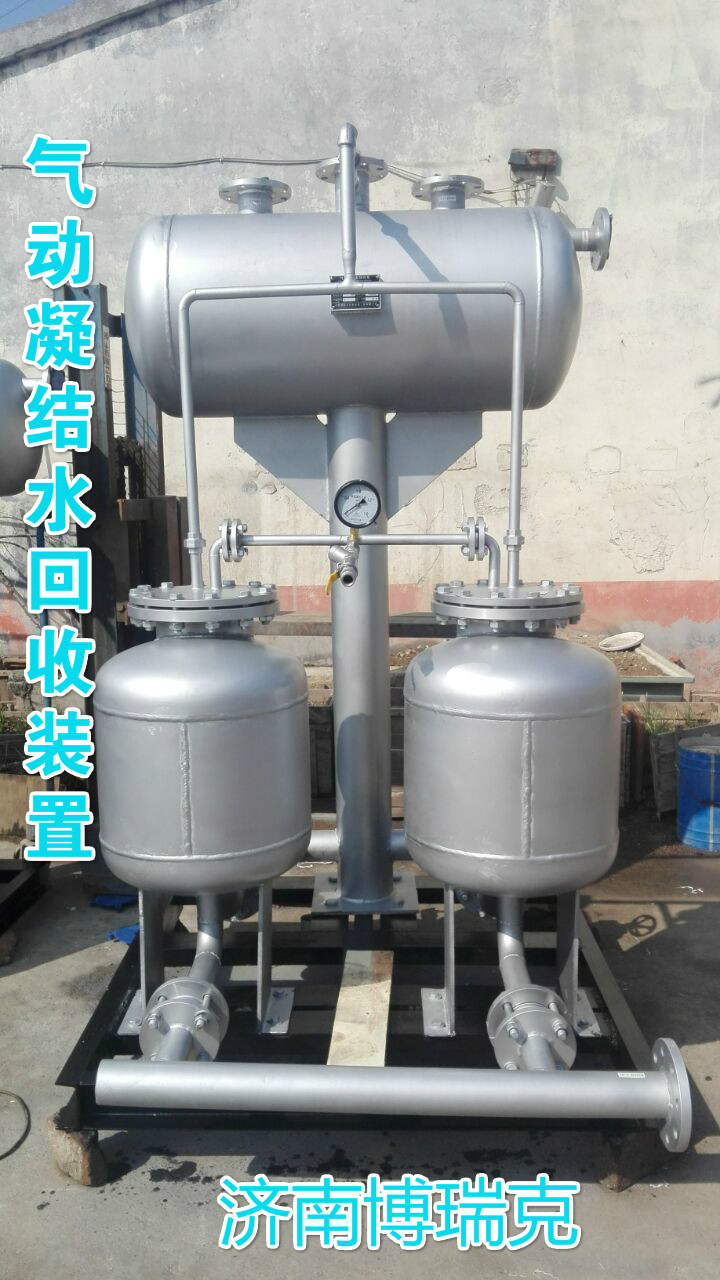

冷凝水回收裝置是以水蒸汽或者壓縮空氣作為動力，以氣動疏水泵作為核心部件，輔以儲水罐、止回閥、進、排氣管路、排污、溢流等部件，組成的一個冷凝水的回收系統。
◆疏水泵的動力氣體進氣口與殘余氣體排放口始終處于一開一閉的相反狀態。其中一個打開時，另外一個處于關閉的狀態。
◆充水過程：冷凝水不斷經由進水口止回閥進入疏水泵，浮球逐漸升起。此時動力氣體進氣口是關閉的，隨著冷凝水液面的上升，殘余氣體經由排氣口被排出。如圖一所示。
◆浮球隨著冷凝水液位的上升，到達位置后，帶動聯動機構使得排氣口被迅速關閉，同時打開動力氣體進氣口，動力氣體進入疏水泵內。
◆排水過程：當疏水泵內壓力超過疏水泵后背壓時，動力氣體推動冷凝水關閉疏水泵進口處的止回閥，同時，動力氣體推動冷凝水打開疏水泵出口處的止回閥，進入冷凝水回收系統中。如圖二所示。
◆排水結束：隨著冷凝水液位的降低，浮球隨之下降，到達位置后，帶動聯動機構，迅速關閉動力氣體進氣口，同時打開排氣口。如圖三所示。
◆重新進水：疏水泵內的壓力持續下降，冷凝水再次經由疏水泵進水口止回閥進入疏水泵，開始下一個循環。如圖四所示。
◆疏水泵是間斷工作的，疏水泵排液時積存的冷凝水由儲水罐收集。
工作狀態示意圖
注：冷凝水回收泵按冷凝水回收量分為等幾種規格，其中，疏水泵以單臺或者多臺并聯的方式工作。我們也可根據用戶需求，為您量身定制產品。
技術參數 BORICK
| 名稱 | 參數 |
| 冷凝水回收量 | 2t/h、4 t/h、8 t/h、10 t/h、15 t/h |
| 設備工作溫度 | 198℃ |
| 設備工作壓力 | 1.0MPa |
| 驅動動力 | 蒸汽/壓縮空氣 |
| 氣源工作壓力 | 0.2-1.0MPa |
| 疏水泵動力氣源進口 | 20mm、25mm |
| 疏水泵排氣口 | 20mm、25mm |
| 疏水泵單次循環排水量 | 20…30L |
| 疏水泵單次循環蒸汽耗量 | ≤25kg/h |
| 疏水泵單次循環壓縮空氣耗量 | ≤20m?/h |
| 疏水泵材質(可選) | 不銹鋼304、316/碳鋼 |
| 儲水罐材質(可選) | 不銹鋼304、316、碳鋼 |
回收量大小取決于以下幾個方面：
u 冷凝水回收的揚程；
u 動力驅動介質和壓力的大??；
u 冷凝水輸送管路的沿程壓力損失；
u 止回閥的結構形式和Cv值；
u 動力氣體的性質（蒸汽會凝結從而使驅動壓力減?。?span>
u 排氣管路的順暢程度。
冷凝水排量圖表
| |
冷凝水回收泵尺寸圖 BORICK
| | |
進出口管徑
| 排量m3/h | BRK-QNB-2 | ||||||
| 尺寸 | 進水口 | 出水口 | 氣源進口 | 排氣口 | 溢流口 | 水罐排污口 | 加壓泵排污口 |
| DN50 | DN50 | DN20 | DN50 | DN50 | DN25 | DN20 | |
底座尺寸
|
參數 | 長 | 寬 | 高 | 重量 |
| 900 | 800 | 1700 | 248 |
| | |
進出口管徑
| 排量m3/h | BRK-QNB-4 | ||||||
| 管徑 | 進水口 | 出水口 | 氣源進口 | 排氣口 | 溢流口 | 水罐排污口 | 加壓泵排污口 |
| DN80 | DN50 | DN20 | DN65 | DN50 | DN25 | DN20 | |
底座尺寸
|
參數 | 長 | 寬 | 高 | 重量 |
| 900 | 800 | 1700 | 255 |
| | |
| | |
進出口管徑
| 排量m3/h | BRK-QNB-8 | ||||||
| 管徑 | 進水口 | 出水口 | 氣源進口 | 排氣口 | 溢流口 | 水罐排污口 | 加壓泵排污口 |
| DN80 | DN80 | DN25 | DN80 | DN50 | DN25 | DN20 | |
底座尺寸
|
尺寸 | 長 | 寬 | 高 | 重量 |
| 1100 | 1100 | 1900 | 326 |
| | |
進出口管徑
| 排量m3/h | BRK-QNB-10 | ||||||
| 尺寸 | 進水口 | 出水口 | 氣源進口 | 排氣口 | 溢流口 | 水罐排污口 | 加壓泵排污口 |
| DN80 | DN80 | DN25 | DN100 | DN50 | DN25 | DN20 | |
底座尺寸
|
參數 | 長 | 寬 | 高 | 重量 |
| 1100 | 1100 | 1900 | 366 |
| |
進出口管徑
| 排量m3/h | BRK-QNB-15 | ||||||
| 尺寸 | 進水口 | 出水口 | 氣源進口 | 排氣口 | 溢流口 | 水罐排污口 | 加壓泵排污口 |
| DN100 | DN100 | DN25 | DN125 | DN80 | DN25 | DN20 | |
底座尺寸
|
參數 | 長 | 寬 | 高 | 重量 |
| 1500 | 1500 | 2100 | 488 |
選型表及選型舉例
當選擇BRK-QNB氣動冷凝水回自動回收泵型號時,需提供系統以下條件：
(1)冷凝水排量 ：m?/h t/h
(2)冷凝水回收需提升高度和輸送揚程（或者提供輸送管路沿程壓力損失）
(3)驅動氣源的種類及壓力
選型舉例
冷凝水量：2000kg/h
動力氣體壓力：5bar
回收揚程：10m（疏水泵底部至回收主管的垂直高度）
回收主管內壓力：P2=1.6bar
輸送管路沿程損失壓力：P3=0.35bar
回收主管的背壓：P=P2+P3=1.6+0.35=1.95bar
回收主管內壓力1.95bar，換算成揚程約等于20m（1.95÷0.098≈20）。
輸送冷凝水所需的總的有效揚程=20+10=30m。
參照排量圖表，大致判斷出需要選用出水口為DN50口徑的疏水泵。
復核確認：
自動力壓力5bar處做一條水平直線。
標出30m的揚程曲線，與上述直線交于一點A。
自A點作與X軸垂直相交的直線。
讀出相應流量，約等于2200kg/h，大于所要求的輸送量，可以滿足使用要求。
典型系統應用
l 在凝結水回收系統中，疏水泵的排氣管路應垂直于地面向上引出并保持始終與大氣相通。排氣管如有水平管段，應設置坡度，確保凝結水能自留回疏水泵或儲水罐中。
l 疏水泵出口處止回閥后的水平管路應盡可能短。
1 動力氣體為蒸汽時，應在進氣管路上
l 安裝過濾器和疏水閥。建議動力氣體的工作壓力與凝結水回收主管的總背壓之差為3bar左右。
l 溢流管應有至少300mm的水封并引至排水溝。
