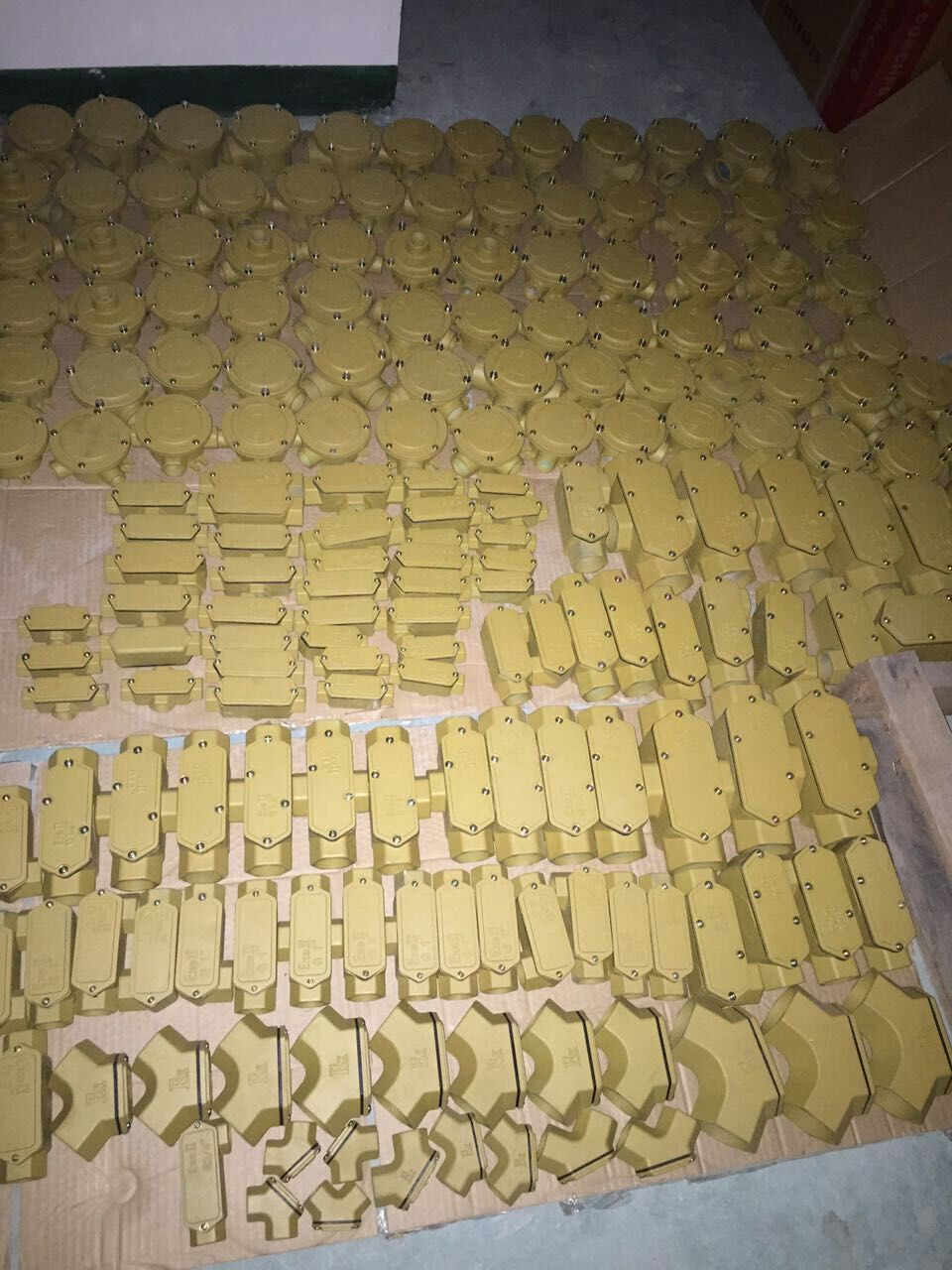

防爆管件

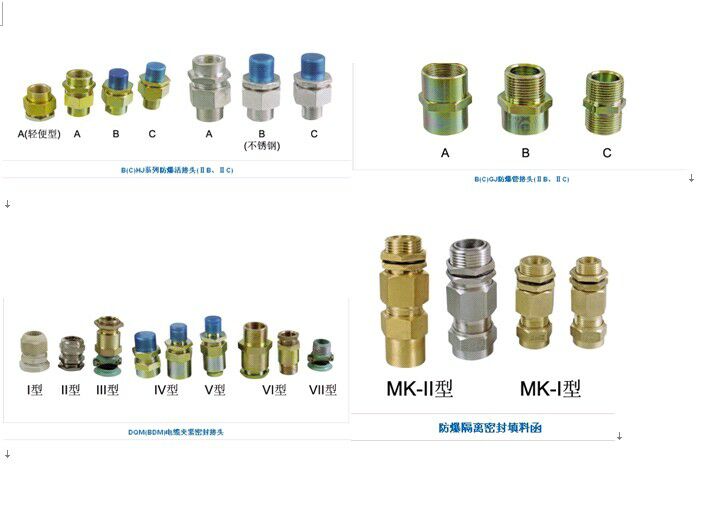

BGJ系列防爆管接頭：
產品特點
■ 具有阻燃、耐腐蝕、耐水、耐老化、撓性良好、結構牢固；
BGJ系列防爆管接頭（dⅡ）
適用范圍
■ 適用于1區、2區危險場地。
■ 適用于ⅡA、ⅡB、ⅡC類性氣體環境。

主要技術參數
公稱直徑 尺寸 防護等級 防爆標志 防腐等級 電纜外徑
（φ，mm)
 D L
G1/2"  41 62 IP55 Exd II  WF1 6.5-10
G3/4"  48 64    10-14
G1"  57 65    12-17
G1 1 /4"  69 70    15-23
G1 1 /2"  72 80    18-26
G2"  87 80    26-34
G2 1 /2"  95 105    30-43
G3"  115 115    38-51

外形及安裝舉例
 A  B  D  L  G

30  27  25  40  1/2"
36  32  31  40  3/4"
42  38  37  48  1"
52  47  46  48  11/4"
60  55  54  48  11/2"
70  66  65  54  2"
88  83  82  54  21/2"
100  95  94  60  3"
127  122  121  60  4"

 A  B  C  D  L  G

30  27  25  13  40  1/2"
36  32  31  18  40  3/4"
42  38  37  25  48  1"
52  47  46  32  48  11/4"
60  55  54  38  48  11/2"
70  66  65  50  54  2"
88  83  82  65  54  21/2"
100  95  94  75  60  3"
127  122  121  100  60  4"

 A  B  D  L  G

25  22  13  40  1/2"
30  27  18  40  3/4"
40  35  24  48  1"
50  45  32  48  11/4"
58  52  38  48  11/2"
67  62  50  54  2"
85  80  65  54  21/2"
98  93  75  60  3"
125  120  100  60  4"
