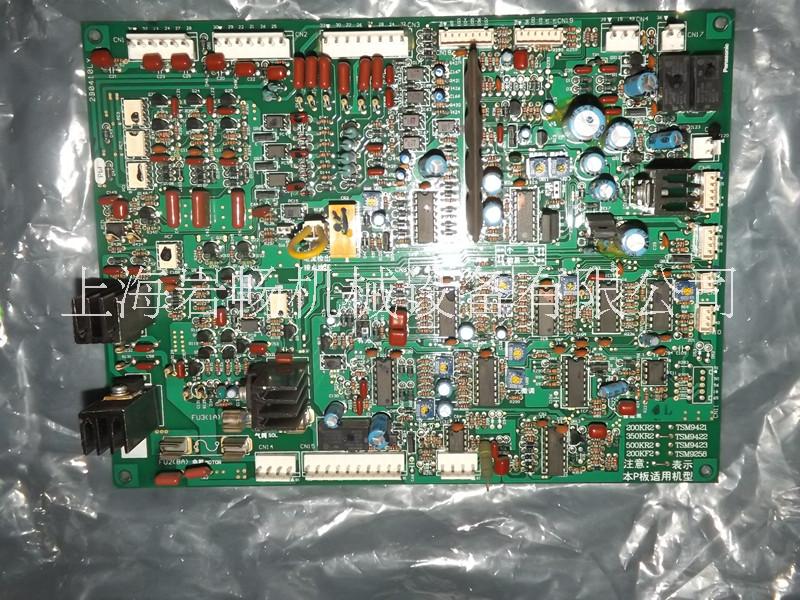

*氣保焊機350KR線路板

KR主控板 氣保焊機線路板 KR電焊機 500KR主控板?氣保焊機線路板 TSm94232F

氣保焊機500KR線路板?氣保焊機P板 焊機線路板廠家 焊機線路板 350KR主控板?  TSm94222F

氣保焊機350KR線路板 氣體保護焊機線路板 KR主控板價格

KR系列CO2氣保焊機，氣保焊機，氣體保護焊機，二保焊機，CO2保護焊機，唐山焊機，電焊機，逆變氣保焊機，脈沖二保焊機，二氧化碳保護焊機，焊機價格 氣保焊機主板 氣保焊機主板維修 氬弧焊機主板 焊機維修。

如需更多資料請聯系本公司

章KR 系列CO2 氣保焊機典型故障及排除方法

二. 故障檢修的程序與注意事項

1. 故障檢修的程序：

步：調整送絲機遙控盒上的兩個電位器，觀察焊機的空載電壓和送絲機的轉速，

根據焊機的空載電壓和送絲機的轉速是否受調確認故障現象。

第二步：根據故障現象推斷故障所在的范圍。

第三步：通過分析、檢查、測試等手段找出故障點。

第四步：用合格的部品更換損壞品或用其它手段排除故障。

2. 檢修時的注意事項：

檢修的目的是迅速準確地排除故障，盡快使焊機投入正常使用。但在檢修時若不謹

慎從事，很可能會造成二次故障，或使簡單故障復雜化，所以在檢修過程中應注意以下

事項：

（1） 動手前先根據故障現象進行分析，確有把握時再給焊機加電。

（2） 發現P 板上的元器件有明顯的損壞時，在未查出原因并排除之前，不能換上好

的P 板或保險就立即通電試機。

（3） 在通電檢查時如發現焊機冒煙、打火、異味、異常過熱等現象時應立即關機。

（4） P 板上的電位器不要隨便調整。

（5） 更換接觸器、SCR 模塊、控變時注意原接線位置不要接錯。

（6） 三種機型的P 板不能互換。

3. 焊機正常的簡易判斷標準：

按說明書要求安裝好焊機使之具備試機條件。

（1） 電源開關及指示燈正常。

（2） 氣查開關正常。

（3） 無異常顯示。

（4） 加熱器電源有100V 電壓輸出。

（5） 按焊槍開關調送絲機遙控盒上的2 個電位器，焊機的空載電壓和送絲機轉速應

受調。氣閥應可靠動作，有CO2 氣體送出。

（6） 手動送絲受調。

（7） 試焊時，收弧“有”和“無”動作正常。

（8） 風扇轉動風向應向下。

（9） 停焊時無沖絲現象。

通過上述9 點檢查可基本上確認焊機正常。

3. 故障現象：焊接電流失調。

故障原因：

（1） 6 芯控制電纜有故障。

（2） 遙控盒電流調節電位器有故障。

（3） P 板故障。

排除方法：

（1） 用萬用表檢查6 芯控制電纜插頭4#~5#插孔，觀察有無斷線或短路。

（2） 用萬用表檢查遙控盒電流調節電位器，阻值按指數規律變化。

（3） 更換P 板。

4. 故障現象：電流表顯示的數值與實際電流不符。

故障原因：

（1） 焊機兩輸出端子接線螺栓松動。

（2） 輸出地線與母材接觸不好。

（3） 焊機內的電流互感器CT 損壞。

（4） P 板有故障。

排除方法：

（1） 緊固兩輸出端子接線螺栓。

（2） 使輸出地線與母材接觸可靠。

（3） 更換電流互感器CT。

（4） 更換P 板。

5. 故障現象：焊接電壓失調。

故障原因：

（1） 6 芯控制電纜有故障。

（2） 遙控盒電壓調整電位器有故障。

（3） P 板有故障。

（4） SCR 模塊有故障。

排除方法：

（1） 檢查6 芯控制電纜[同故障3（1）]。

（2） 用萬用表檢查遙控盒電壓調整電位器，阻值按線性規律變化。

（3） 用萬用表檢查2 組SCR 模塊陰陽極和陰控極，確認SCR 模塊有無故障。

（4） 更換P 板。

三. 典型故障及排除方法：

1. 故障現象：按焊槍開關，無空載電壓，送絲機不轉。

故障原因：

（1） 外電不正常。

（2） 焊槍開關斷線或接觸不良。

（3） 控制變壓器有故障。

（4） 交流接觸器未吸合。

（5） P 板有故障。

排除方法：

（1） 在焊機的后面板輸入端子處，用萬用表測量三相輸入電壓，確認三相電壓是否正

常（正常值為380V±10%）。

（2） 用萬用表檢查6 芯控制電纜插頭的3#和5#插孔，按下焊槍開關，觀察其有無約

220Ω左右的電阻，若為∞，說明焊槍開關回路斷路。此時可將焊槍開關插頭從

送絲機插座上拔下，按下焊槍開關，測量該插頭的兩根插針，電阻值應近似為

零，若阻值很大或?yàn)?/span>∞，說明焊槍電纜內的控制線斷或開關故障。若近似為零Ω，

說明故障發生在6 芯電纜，應繼續查找故障點，檢查出故障原因后，重新接線。

（3） 用萬用表檢查控變輸入、輸出電壓，確認是否正常，一次電壓正常值為380V±

10%，二次電壓分別為200V 和20V（2 組），若輸入電壓正常，輸出電壓不正常，

此時應斷開控變的負載重新測量，若還不正常說明控變有故障，應予以更換。

（4） 檢查交流接觸器線圈阻值，100Ω以下、500Ω以上為不正常，需要更換。

（5） 用萬用表電壓檔測量P 板38-8 點，按焊槍開關，此兩點間的電壓應為零，否則

P 板有故障，可更換P 板。

（6） 電焊機面板上的5A 保險燒損，更換。

2. 故障現象：焊接一會兒，異常指示燈亮。

故障原因：

（1） 熱繼電器故障。

（2） 超負載持續率使用。

（3） 冷卻風扇不轉。

排除方法：

（1） 用溫度計測量平抗及晶閘管模塊散熱器的溫度，正常時用萬用表檢查2 個溫度

繼電器，確認故障時是哪個溫度繼電器動作，正常時繼電器2 根引線間的電阻

為零Ω。若不是此值說明溫度繼電器有故障，應更換。

（2） 在限定的負載持續率范圍以內使用。

（3） 檢查風扇及電容，有故障及時更換。
