 VBR－II型數顯砼維勃稠度儀

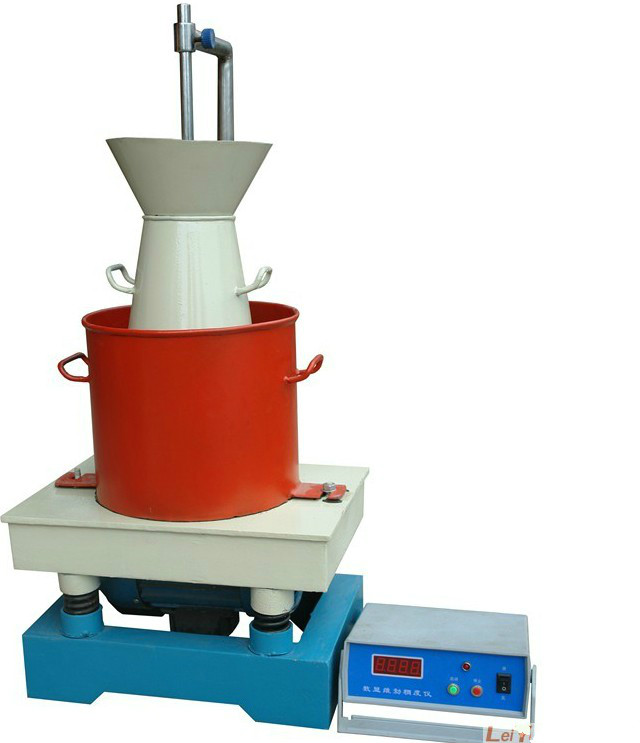

VBR－II型數顯混凝土維勃稠度儀簡介

 該稠度儀主要用于測試混凝土拌和物維勃稠度的測定，它以拌和物振實時間（秒）的長短來確定混凝土拌和物稠度值，適用于骨料粒徑不大于40MM，維勃稠度在0.1-99.9秒之間的混凝土拌和物稠度的測定。

VBR－II型數顯混凝土維勃稠度儀參數

1.坍落度筒
頂部內徑                             100±2mm
底部內徑                             200±2mm
高                                   300±2mm
2. 震動臺頻率                          50 ±3Hz
3. 震動臺空載振幅（含容器）            0.5±0.05mm
4. 壓重                                2750±50g
5. 電機
功率                                 0.25Kw
電壓                                 380V
6. 外形尺寸                            380×500×670mm
7. 總重                                50Kg
2.  旋轉架
與測桿（12 ）及喂料口（10）相連。測桿下部安裝有透明且水平的圓盤（14) ，并用定位螺釘（9）把測桿（12）固定在數顯表中。旋轉架（11）安裝在立柱（16）上通過十字凹槽來控制方向，并用固定螺絲來固定其位置，就位后測桿（12）與喂料口（10）的軸線與容器（6）的軸線重合。
透明圓盤直徑為230±2mm，厚度為10±2mm。荷重塊直接固定在圓盤上。由測桿、圓盤及荷重塊組成的滑動部分總重量為2750 ±50g。
3.  搗棒：   直徑16 mm，長600mm的鋼棒，端部應磨圓。
4.  震動臺：工作頻率50±3Hz ，空載振幅0.5±0.05mm。
VBR－II型數顯砼維勃稠度儀調試方法：
1.  儀器調水平
儀器出廠前臺面對底平面的不平行度小于1mm ，其測量方法是：將震動臺放在平臺上，用高度尺測臺面四角處的高度，其高度應小于1mm，使用中如發現超差，必須重新調整。調整的方法是：修整四個機腳的厚度。
2.  調零位
將坍落度筒（7）放在容器（6）內，在坍落度筒（7）內裝配重物（其重量相當于料重的重物）。松開四個螺檢（18 ) ，將喂料斗（10）扣緊于坍落度筒上緣，并使旋轉架（11）和立柱（16 ) 按圖（一）中位置扣好，然后擰緊四個六角頭螺檢。松開定位螺釘（9) ，按圖位置使透明圓盤（14）放在坍落度筒( 7）上，并使立柱和導桿扣好，按數顯表置零鍵調零。
VBR－II型數顯混凝土維勃稠度儀測試步驟
1. 把本儀器放在堅實水平的平臺上，用濕布把容器、坍落度筒、喂料口內壁及其它用具濕潤。
2. 將喂料口提到坍落度筒上方扣緊，校正容器位置，使其軸線與喂料口軸線重合，然后擰緊蝶形螺母。
3. 把按要求取得的混凝土試樣用小鏟將料分三層裝入坍落度筒內，每層料搗實后約為高度的三分之一，每層截面上用搗棒均勻插搗25下，插搗第二層和頂層時應插透本層，并使搗棒剛剛進入下一層頂層，插搗完畢后刮平頂面。
4. 將透明圓盤轉到坍落度筒上方鎖緊定位螺釘并調零。
5. 使喂料口、圓盤轉離，垂直地提起坍落度筒，此時并應注意不使混凝土試樣產生橫向扭動。
6. 把透明圓盤轉到混凝土圓臺體頂面，放松定位螺絲，降下圓盤，使其能輕輕接觸到混凝土表面，讀出數值即為坍落度值。
7. 同時按控制器“啟動／停止"按鈕，當震動到透明圓盤的底面被水泥漿部滿的瞬間再按“啟動/停止"按妞，震動停止，控制器顯示數值（時間：單位秒）即為維勃稠度值。注：如提起坍落度筒，試體坍邊或剪壞，則試樣作廢并另取試樣重做，如連續兩次都發生這些現象，則所取混凝土不能做這項試驗。
