詳細信息（榮品A9四核S5P4418核心板市場正在熱銷）

品牌： 榮品
型號： RP4418
類型： 單片機
針腳數： 182pin
用途： 儀器
功率： 0.1W
批號： RP4418
內存： 1GB
存儲： 8GB
系統： Android5.1

榮品A9四核S5P4418核心板市場正在熱銷！

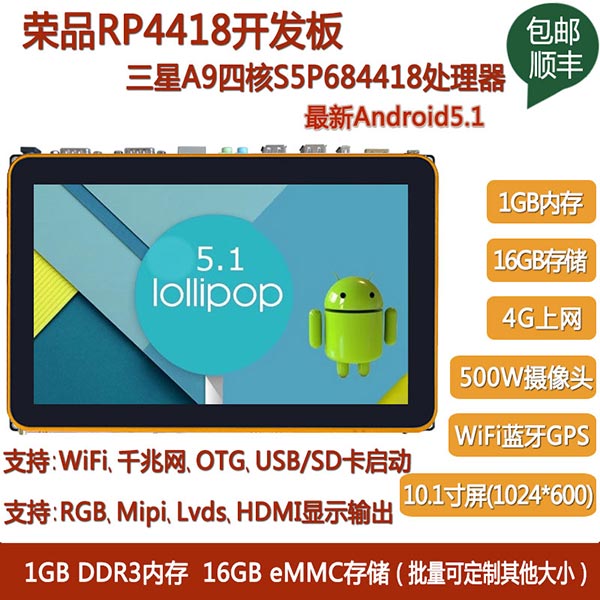

榮品使用RP4418核心板所研發的評估板包括RP4418開發板和King4418開發板，都非常適合各行業客戶進行產品研發所用。

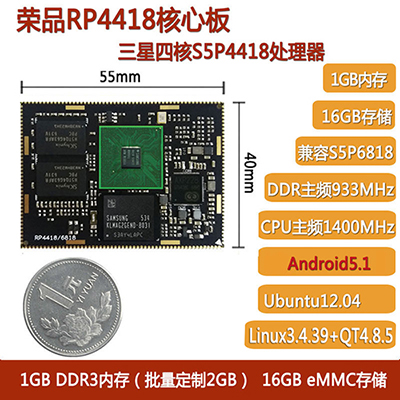

RP4418核心板硬件規格

尺寸	55*40mm
高度	2.8mm
工藝	6層板，通孔工藝，高強度半空工藝
CPU	三星 S5P4418 28nm 間距0.65 尺寸1717mm 513 FCFBGA封裝Cortex-A9 四核32KB4 I/D 緩存 1MB 二級緩存 CPU主頻1400MHz DDR3 32位數據總線主頻933MHz
內存	1GB 32位數據總線 DDR3主頻933MHz(批量可定制2GB)
存儲	16GB EMMC4.5（批量可定制4/8GB）
PMU	AXP228電源變頻管理，待機電流小于15mA
GPU	Mali-400 MP
引角擴展	引出腳多達182PIN，滿足用戶各類實用擴展需求
溫度范圍	-20℃到70℃
工作電壓	5V（推薦使用標配5V/3A電源線）
系統支持	Android5.1（推薦）、Android4.4、Ubuntu12.04、Linux+QT2.2

RP4418核心板引腳定義

引腳編號	引腳名稱	輸入/輸出	說明
1	VSYS_IN	IN	電源輸入 3.4V至5.5V
2	VSYS_IN	IN	電源輸入 3.4V至5.5V
3	GND	IN-OUT	接地
4	GND	IN-OUT	接地
5	GPIOC24	IN-OUT	GPIO控制口
6	GPIOC17	IN-OUT	GPIO控制口
7	OUT-3V3-1A	OUT	可外供電 3.3V 負載1A
8	VDD_RTC	IN	RTC時鐘保存電源輸入1.8V至3V
9	LCD_CLK	OUT	LCD時鐘
10	R0	OUT	LCD數據通道（可復用GPIO）
11	R1	OUT
12	R2	OUT
13	R3	OUT
14	R4	OUT
15	R5	OUT
16	R6	OUT
17	R7	OUT
18	G0	OUT
19	G1	OUT
20	G2	OUT
21	G3	OUT
22	G4	OUT
23	G5	OUT
24	G6	OUT
25	G7	OUT
26	B0	OUT
27	B1	OUT
28	B2	OUT
29	B3	OUT
30	B4	OUT
31	B5	OUT
32	B6	OUT
33	B7	OUT
34	HSYNC	OUT	LCD數據行（可復用GPIO）
35	VSYNC	OUT	LCD數據場（可復用GPIO）
36	DE	OUT	LCD數據模式（可復用GPIO）
37	GPIOC8	IN-OUT	GPIO控制口
38	PWM0	OUT	PMW定時器
39	SDA1	IN-OUT	I2C通道1 數據信號
40	SCL1	OUT	I2C通道1 時鐘信號
41	GPIOB26	IN-OUT	GPIO控制口
42	GPIOC14	IN-OUT	GPIO控制口
43	LVDS_CLKP	OUT	LVDS 時鐘正
44	LVDS_CLKN	OUT	LVDS 時鐘負
45	LVDS_Y0P	OUT	LVDS 數據通道0正
46	LVDS_Y0N	OUT	LVDS 數據通道0負
47	LVDS_Y1P	OUT	LVDS 數據通道1正
48	LVDS_Y1N	OUT	LVDS 數據通道1負
49	LVDS_Y2P	OUT	LVDS 數據通道2正
50	LVDS_Y2N	OUT	LVDS 數據通道2負
51	LVDS_Y3P	OUT	LVDS 數據通道3正
52	LVDS_Y3N	OUT	LVDS 數據通道3負
53	LCD_MIPI_CLKP	OUT	MIPI 時鐘正
54	LCD_MIPI_CLKN	OUT	MIPI 時鐘負
55	LCD_MIPI_DP0	OUT	MIPI 數據通道0正
56	LCD_MIPI_DN0	OUT	MIPI 數據通道0負
57	LCD_MIPI_DP1	OUT	MIPI 數據通道1正
58	LCD_MIPI_DN1	OUT	MIPI 數據通道1負
59	LCD_MIPI_DP2	OUT	MIPI 數據通道2正
60	LCD_MIPI_DN2	OUT	MIPI 數據通道2負
61	LCD_MIPI_DP3	OUT	MIPI 數據通道3正
62	LCD_MIPI_DN3	OUT	MIPI 數據通道3負
63	SD0_CD	IN	TF卡檢測腳
64	SD0_D1	IN-OUT	SD通道0數據1
65	SD0_D0	IN-OUT	SD通道0數據0
66	SD0_CLK	OUT	SD通道0時鐘
67	SD0_CMD	IN-OUT	SD通道0使能
68	SD0_D3	IN-OUT	SD通道0數據3
69	SD0_D2	IN-OUT	SD通道0數據2
70	SD1_D1	IN-OUT	SD通道1數據1
71	SD1_D0	IN-OUT	SD通道1數據0
72	SD1_CLK	OUT	SD通道1時鐘
73	SD1_CMD	IN-OUT	SD通道1使能
74	SD1_D3	IN-OUT	SD通道1數據3
75	SD1_D2	IN-OUT	SD通道1數據2
76	TXD1	OUT	TTL串口通道1發送
77	RXD1	IN	TTL串口通道1接收
78	RTS1	OUT	TTL串口通道1發送數據請求
79	CTS1	OUT	TTL串口通道1數據
80	SDA2	IN-OUT	I2C通道2 數據信號
81	SCL2	OUT	I2C通道2 時鐘信號
82	GPIOB25	IN-OUT	GPIO控制口
83	GPIO3	IN-OUT	GPIO控制口
84	VDD33_WIFI	OUT	WIFI電源 3.3V輸出
85	ADC0	IN	模擬ADC0通道支持0~1.8V
86	TXD2	OUT	TTL串口通道2發送
87	RXD2	IN	TTL串口通道2接收
88	TXD3	OUT	TTL串口通道3發送
89	RXD3	IN	TTL串口通道3接收
90	USB_BOOT	IN	USB啟動方式
91	SD_BOOT	IN	SD卡啟動方式
92	KEY_RST	IN	復位鍵
93	KEY_PWR	IN	開機鍵
94	GPIOB30	IN-OUT	GPIO控制口
95	GPIOB31	IN-OUT	GPIO控制口
96	GPIO5	IN-OUT	GPIO控制口
97	SPICLK0	OUT	SPI0通道時鐘（可復用GPIO）
98	SPICS0	OUT	SPI0片選（可復用GPIO）
99	SPITX0	OUT	SPI0發送（可復用GPIO）
100	SPIRX0	IN	SPI0發送（可復用GPIO）
101	SPICLK2	OUT	SPI2通道時鐘（可復用GPIO）
102	SPICS2	OUT	SPI2片選（可復用GPIO）
103	SPITX2	OUT	SPI2發送（可復用GPIO）
104	SPIRX2	IN	SPI2接收（可復用GPIO）
105	MIPI_DN0	IN	攝像頭MIPI0數據負
106	MIPI_DP0	IN	攝像頭MIPI0數據正
107	MIPI_DN1	IN	攝像頭MIPI1數據負
108	MIPI_DP1	IN	攝像頭MIPI1數據正
109	MIPI_CKN	IN	攝像頭MIPI0時鐘負
110	MIPI_CKP	IN	攝像頭MIPI0時鐘正
111	MIPI_DN2	IN	攝像頭MIPI2數據負
112	MIPI_DP2	IN	攝像頭MIPI2數據正
113	MIPI_DN3	IN	攝像頭MIPI3數據負
114	MIPI_DP3	IN	攝像頭MIPI3數據正
115	CAM0_D2	IN	YUV攝像頭數據2（可復用GPIO）
116	CAM0_D1	IN	YUV攝像頭數據1（可復用GPIO）
117	CAM0_D3	IN	YUV攝像頭數據3（可復用GPIO）
118	CAM0_D0	IN	YUV攝像頭數據0（可復用GPIO）
119	CAM0_D4	IN	YUV攝像頭數據4（可復用GPIO）
120	CAM0_PCLK	IN	YUV攝像頭時鐘輸入（可復用GPIO）
121	CAM0_D5	IN	YUV攝像頭數據5（可復用GPIO）
122	CAM0_D6	IN	YUV攝像頭數據6（可復用GPIO）
123	CAM_MCLK	OUT	YUV攝像頭時鐘輸出（可復用GPIO）
124	CAM0_D7	IN	YUV攝像頭數據7（可復用GPIO）
125	CAM_2V8	OUT	攝像頭電源2.8V
126	CAM_1V8	OUT	攝像頭電源1.8V
127	GND	IN-OUT	接地
128	CAM0_HS	IN	YUV攝像頭行信號
129	GPIOA28	IN-OUT	GPIO控制口
130	GPIOB24	IN-OUT	GPIO控制口
131	CAM0_VS	IN	YUV攝像頭場信號
132	GPIOB9	IN-OUT	GPIO控制口
133	OTG_PWR	OUT	VBUS 5V 使能腳
134	VBUS	OUT	VBUS 電源
135	OTG_DN	IN-OUT	USB數據負
136	OTG_DP	IN-OUT	USB數據正
137	ID	IN	主從模式檢測
138	HDMI_	IN	HDMI檢測
139	HDMI_CEC	IN	HDMI檢測
140	HDMI_TXCN	OUT	HDMI時鐘負
141	HDMI_TXCP	OUT	HDMI時鐘正
142	HDMI_TX0N	OUT	HDMI數據0負
143	HDMI_TX0P	OUT	HDMI數據0正
144	HDMI_TX1N	OUT	HDMI數據1負
145	HDMI_TX1P	OUT	HDMI數據1正
146	HDMI_TX2N	OUT	HDMI數據2負
147	HDMI_TX2P	OUT	HDMI數據2正
148	GND	IN-OUT	接地
149	HOST_DP	IN-OUT	USB數據正
150	HOST_DN	IN-OUT	USB數據負
151	GPIO8	IN-OUT	GPIO控制口
152	SDA0	IN-OUT	I2C通道0 數據信號
153	SCL0	OUT	I2C通道0 時鐘信號
154	I2S_IN	IN	I2S 數據輸入
155	GPIOC4	IN-OUT	GPIO控制口
156	I2S_OUT	OUT	I2S數據輸出
157	I2S_LRCK	IN	I2S時鐘輸入
158	I2S_BCK	IN	I2S時鐘輸入
159	I2S_MCLK	OUT	I2S主時鐘輸出
160	GPIOB27	IN-OUT	GPIO控制口
161	GND	IN-OUT	接地
162	GMAC_O	IN-OUT	以太網PHY接口（可復用GPIO）
163	GMAC_O	IN-OUT
164	PHY_NRST	IN-OUT
165	GMAC_TXEN	IN-OUT
166	GMAC_TXD3	IN-OUT
167	GMAC_TXD2	IN-OUT
168	GMAC_TXD1	IN-OUT
169	GMAC_TXD0	IN-OUT
170	GMAC_TXCLK	IN-OUT
171	PHY_INT	IN
172	GMAC_RXCLK	IN-OUT
173	GMAC_RXD3	IN-OUT
174	GMAC_RXD2	IN-OUT
175	GMAC_RXD1	IN-OUT
176	GMAC_RXD0	IN-OUT
177	GMAC_RXDV	IN-OUT
178	GND	IN-OUT	接地
179	TXD0	OUT	TTL串口通道0發送
180	RXD0	IN	TTL串口通道0接收
181	TXD4	OUT	TTL串口通道4發送
182	RXD4	IN	TTL串口通道4接收
