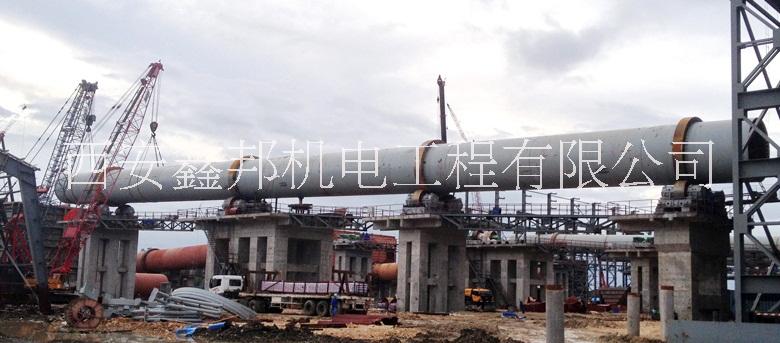

2.5m到4.8m回轉窯安裝專業公司—西安鑫邦

西安鑫邦機電工程有限公司主營冶金、建材機電設備安裝與維修，非標制作安裝、窯爐工程專業承包，活性石灰生產線項目、工礦企業技改檢修外包服務。

冶金、建材機電設備安裝、調試、維修，包括回轉窯、球磨機、預熱器、輸送設備等安裝，公司現有各類工程技術人員25人，其中機電安裝一級建造師1人，二級建造師5人，項目經理5人，大中型專業施工機械及檢測設備80多臺套，擁有雄厚的技術力量和安裝能力，具有豐富的制作安裝實踐經驗。

一、概述

回轉窯是石灰廠用于石灰石煅燒的主要設備。其主要結構是由窯筒體，支承裝置，窯頭、窯尾密封裝置，傳動裝置，進料及煅燒裝置組成，是石灰生產工藝中最關鍵的設備。

回轉窯的筒體由鋼板卷制而成，筒內鑲砌耐火襯，且與水平線成規定的斜度，由3個輪帶支承在各檔支承裝置上，在入料端輪帶附近的跨內筒體上用切向彈簧鋼板固定一個大齒圈，其下有一個小齒輪與其嚙合。正常運轉時，由主傳動電動機經主減速器向該開式齒輪裝置傳遞動力，驅動回轉窯。

二、回轉窯安裝流程圖

三、施工準備

1、組織施工人員熟悉圖紙、安裝說明書等技術資料，做好技術交底工作；

2、了解設備到貨及設備存放位置等現場情況

3、準備施工工機具及材料，接通施工電源；

四、回轉窯零部件檢查

1、支承裝置底座檢查

1.1支承底座為型鋼焊接，要求無變形，實測底座各螺栓孔孔距和底座厚度尺寸，并用設計圖紙與基礎上實際尺寸和托輪軸承裝配孔孔距實物尺寸，進行對照比較檢查，并劃出底座上的縱橫中心線。通過實際厚度檢查，測算底座標高的誤差修正值。

1.2根據軸承底座上的地腳孔中心位置和底座的中心線檢查，劃出托輪軸承上的縱橫中心線。

2、托輪及托輪軸承檢查

外觀檢查，不論是托輪或軸承均不能有裂紋、變形和組合尺寸的錯誤。接觸部分的表面粗糙度應與設計相符。

測量托輪直徑、寬度，托輪軸頸直徑和軸承中心高度等尺寸。這些尺寸應與設計對照，若有出入，應根據實際尺寸修正圖紙。對托輪外徑尺寸應成對匹配。配對組合號碼不得錯亂。

3、窯查

圓度檢查，檢查窯體每段兩端的圓度，要求圓度偏差(同一斷面與最小直徑差)不得大于0.002D（D為窯體直徑），輪帶下筒節和大齒圈下筒節不得大于0.0015D，若超過此值時，可沿直徑方向用千斤頂或其它辦法調整。

圓周長度測量，用鋼卷尺測量窯體段節兩個接口的外圓周長，要求兩端應相等，偏差不得大于0.002D，不得大于7mm。

4、輪帶、擋圈檢查

安裝前，首先應檢查輪帶各表面有無裂紋，影響強度和剛度的砂眼和鑄造缺陷等。其次，用地規和鋼卷尺檢查輪帶外徑和內徑的實際尺寸并作好記錄，以便安裝時使用。輪帶內徑應滿足與墊板間的配合間隙和滿足該段窯體熱脹量的要求。輪帶外徑除測量實際尺寸外，應滿足與墊板間的配合間隙和滿足該段窯體熱脹量的要求。輪帶外徑除測量實際尺寸外，應注意圓度及端面圓跳動誤差是否在圖紙允許范圍內。此外，檢查擋圈有無變形；檢查與窯體段節上墊板的配合尺寸。應嚴實（配合應沒有間隙）。其內徑尺寸應比窯體加固板的外圈尺寸大2-3mm。

5、傳動裝置及大齒圈檢查

大齒圈應預組裝檢查。用枕木墊平擰緊兩半接口螺栓，找出中心，用地規檢查齒頂圓直徑，其圓度公差值為0.004D（D為大齒輪直徑，標出實際速比。校對大齒圈一彈簧鋼板有無變形，損傷等情況。大齒圈內徑應比窯體外徑與彈簧板的高度尺寸之和大于3-5mm。

大齒圈接口處的周節偏差，不應大于0.005m（模數）。

核對小齒輪的規格及齒輪軸和軸承配合尺寸。

6、擋輪及其它零部件檢查

擋輪的外推面、支座的表面、底座上下加工表面及導向軸等有無變形和損傷等現象。

測量信號擋輪的左右兩支座上連接螺栓孔的距離，檢查兩者是否相對應；檢查支座一底座連接螺栓孔的對應位置偏差量。測量底座地腳螺栓距離，并以此為基準在底座上劃縱橫中心線。

檢查控竄擋輪的錐角大小是否符合設計要求。

檢查液壓系統零部件是否齊全。

五、基礎驗收與劃線

基礎驗收工作是設備安裝工作中一個主要工序，這項工作應在設備安裝前會同土建、廠方等單位共同驗收，并作好驗收記錄。

六、墊鐵安放及鋼底座、托輪安裝

七、液壓擋輪的安裝

八、輪帶安裝

九、回轉窯筒體的吊裝、找正

十、傳動大齒輪安裝

十一、安裝其它附屬裝置
