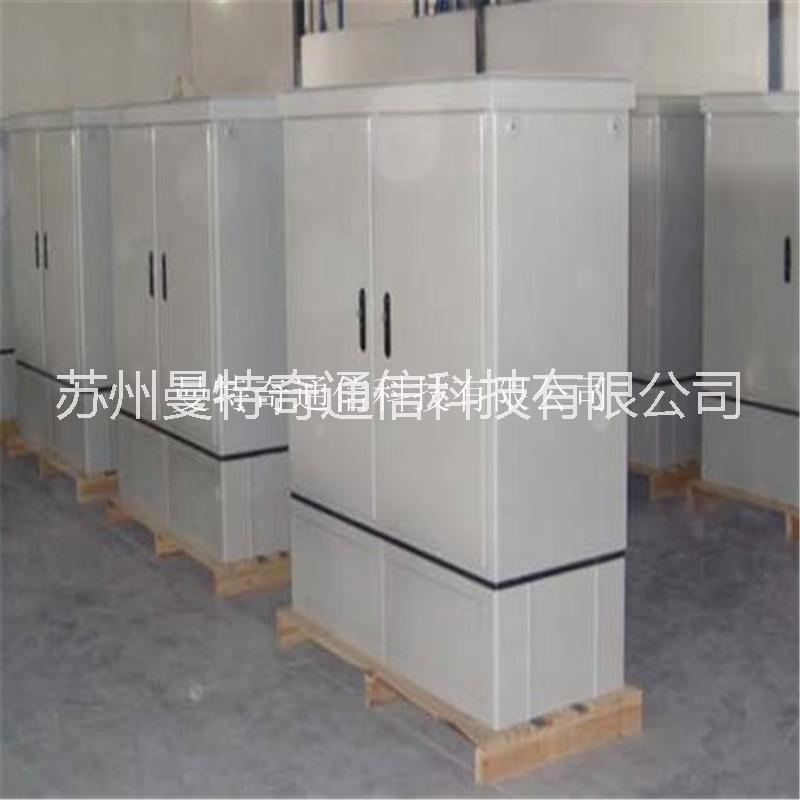

144芯光纜交接箱

光 纜 交 接 箱

使用說明書

概 述

光纜交接箱主要用于室外光纜的連接、分配和調度。通過光纖活動連接器和雙頭光纖跳線將光纜與光纜進行靈活的配接。本產品系列提供安全可靠、靈活機動的光纖及光設備線路管理，適用于各種光通信網絡，尤其適合于用戶光纖入網工程。

安裝（可分成水泥基座安裝和配套底座安裝）：

一、 預制水泥基座：

1. 水泥基座外型尺寸530mm（長）×290 mm（寬）×200（高），地基中心留310mm×170mm×200mm的進線孔。

2. 預埋地腳螺釘，保證地腳螺釘?shù)闹行木?40mm×180mm。

3. 將箱體放在水泥基本上，其固定孔與預埋地腳螺釘對齊放置，然后將地腳螺釘鎖緊，安裝時應使箱體與水泥基座要保持垂直水平。

4. 在已有是你基座的情況下，用4個M12×100膨脹螺釘固定即可。

二、 配套底座安裝：

當配套底座安裝時，按圖示尺寸用4個M12×100膨脹螺釘固定即可。

調試：

安裝好的光纜交接箱要對其進行調試，交接箱活動部分應轉動靈活，插拔可靠和維護方便，裝配應具有一致性，堅固無松動，且接地點可靠。

特 點

1、 本設備全天候防護，外殼采用高強度防腐蝕特種合成材料，具有隔熱、防水氣凝結等特點，并能有效防止雨、雪、蟲及腐蝕性氣體等任何惡劣環境的影響。

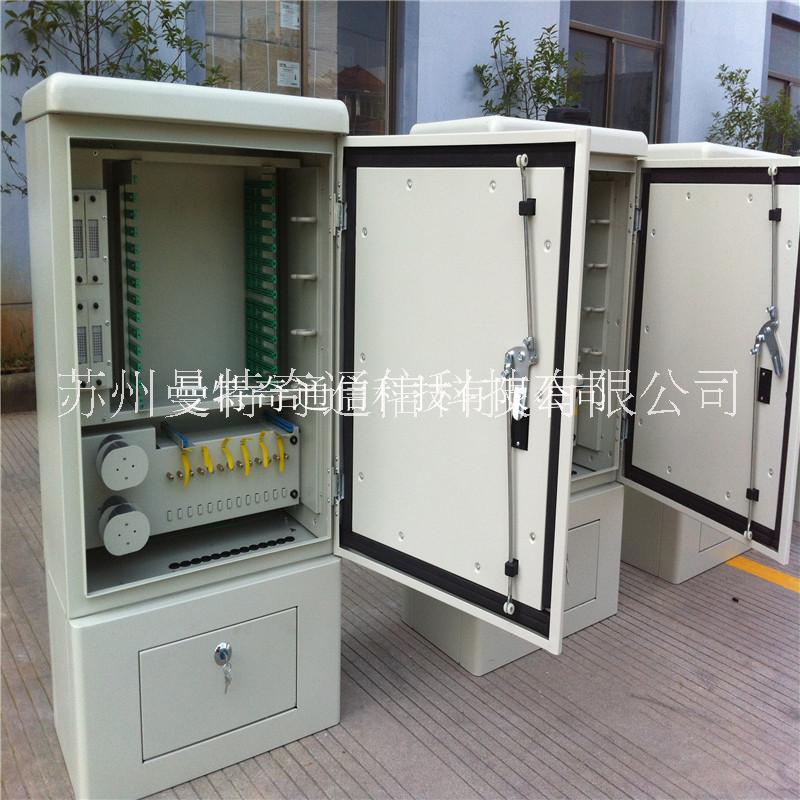

2、 結構設計合理，箱體采用單面單開門，箱體內布線空間大，方便操作和維護。

3、 充分考慮光纜的固定、接地、熔接和冗余光纜的盤繞，使光纜的連接、調度非常方便。

4、 內部光路標識清楚，熔接、盤繞位置明確。

5、 交接箱結構緊湊，安裝簡便，密封性能極好．

6、 熔纖部分采用一體化熔纖盤，使光纜余纖、尾纖盤繞一體化，方便熔纖操作，且可安裝FC、SC適配器。適配器與箱體正面呈30°角，即可保證光纖彎曲半徑，又可節省空間，并且避免操作時光束直射人眼。

7、 適用于帶狀和非帶狀光纜。
