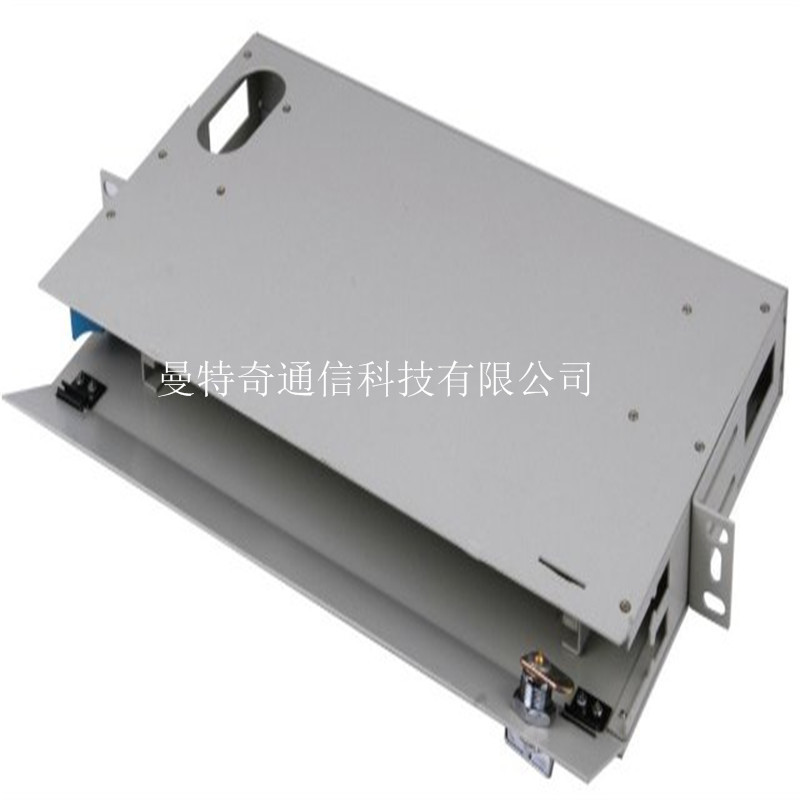

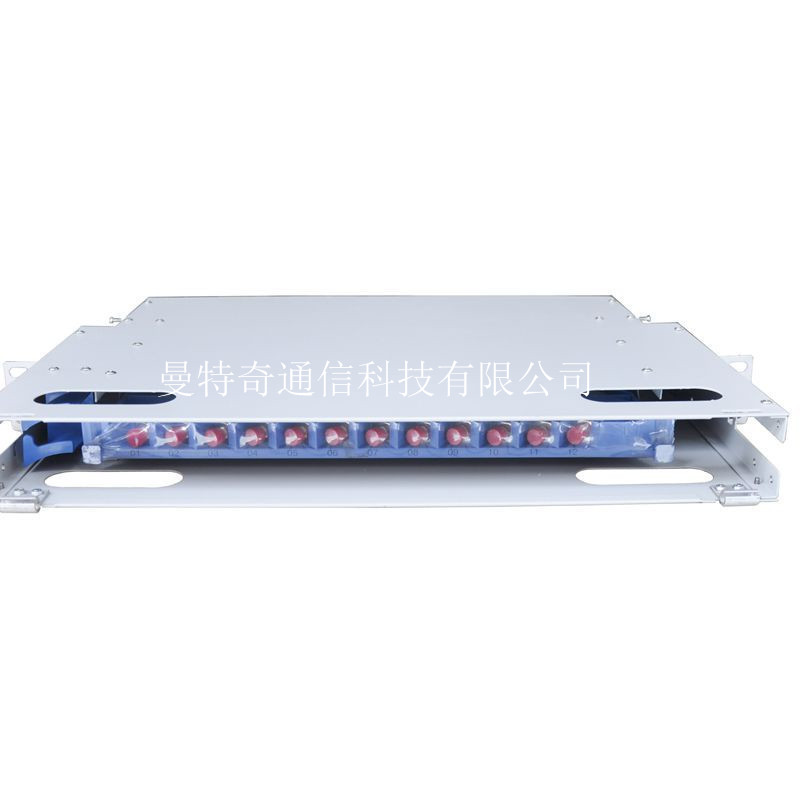

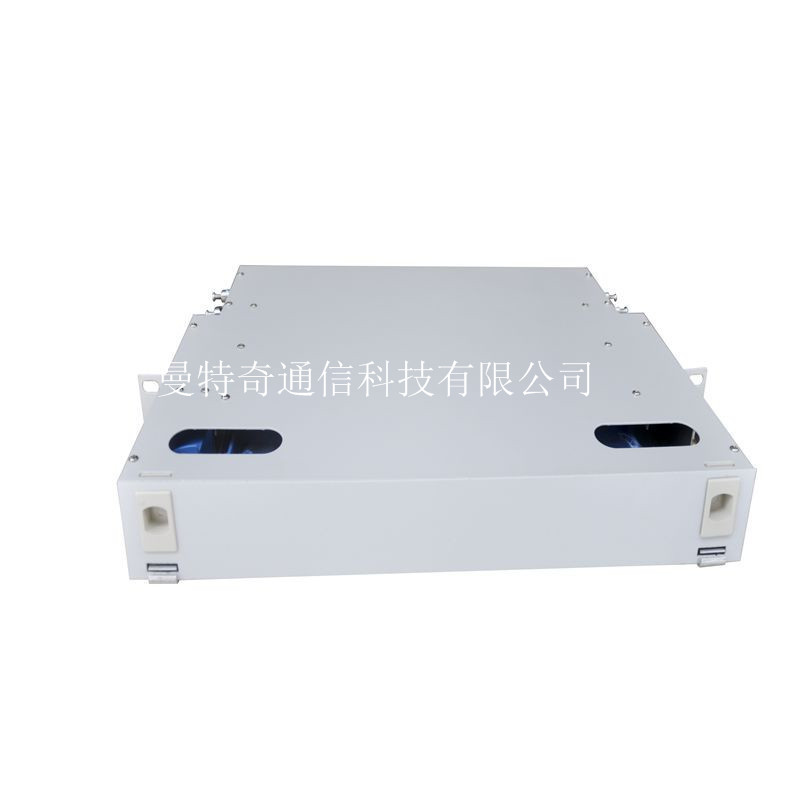

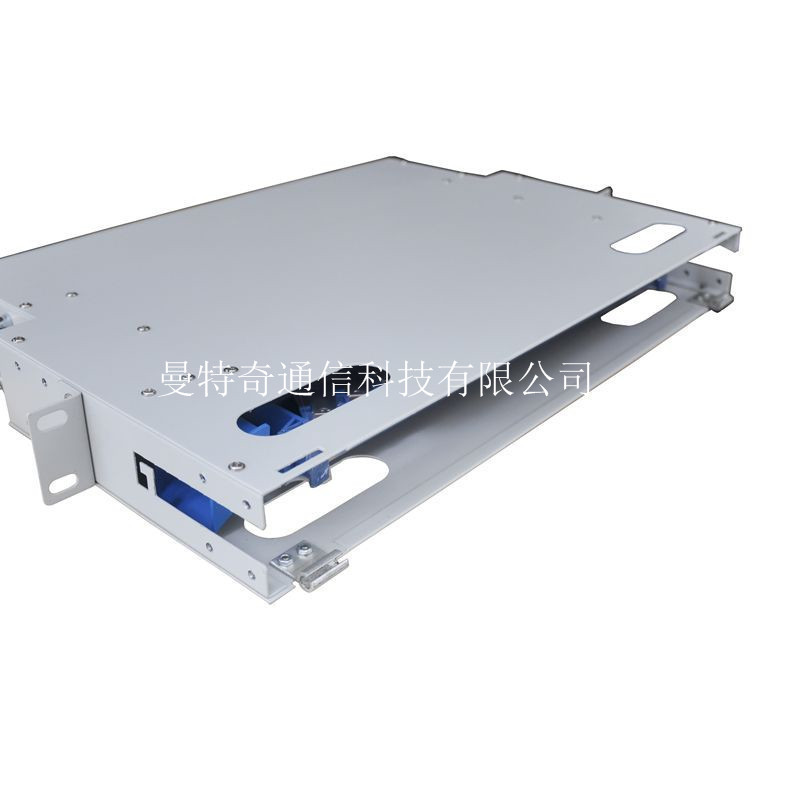

12芯ODF單元箱

ODF單元箱概述：

ODF單元箱是一種經過高密度,大容量設計的產品,具有外型美觀大方,分配合理,便于查找,管理容易,安裝方便及良好的操作性等特點。ODF單元箱具有光纜固定和保護功能、光纜終接功能、調線功能、以及光纜纖芯和尾纖保護功能。既可單獨配裝成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝適用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

產品介紹：

1. 材質：殼體采用厚度1.5mm冷軋板制成,環氧靜電噴塑，外形美觀，使用方便；所有的塑料部件采用的材料具有防腐性能，金屬部件采用靜電噴塑處理，以增加其防腐蝕性能；材料的物理、化學性能穩定并且材料之間有良好的相容性；全部材料無毒、無腐蝕，對人體健康和其它設備。

2. 箱體顏色：灰色

3. 規格：19寸標準安裝ODF單元箱

4. 機械性能：塑料件燃燒性能符合GB51697-85的規定；光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm；光纜進入機箱，曲率半徑大于光纜直徑的15倍。

5. 安裝方式：既可裝入配線架機柜，也可壁掛安裝。

6. 應用范圍：適用于光纖到小區、光纖到大樓、遠端模塊局及無線的中小配線系統★ 備注：如需特殊規格可根據客戶要求定做。

 產品分類：

ODF光纖配線架主要分為24芯、36芯、48芯、72芯、96芯、144芯等；

光纖適配器主要有：SC/FC/ST/LC等；

光纖尾纖：12芯束狀尾纖SC/FC/ST/LC等；

產品功能：

1. 固定功能：光纜進入機架后,對其外護套和加強芯要進行機械固定,加裝地線保護部件,進行端頭保護處理,并對光纖進行分組和保護。

2. 容接功能：光纜中引出的光纖與尾纜熔接后,將多余的光纖進行盤繞儲存,并對熔接接頭進行保護。

3. 調配功能：將尾纜上連帶的連接器插接到適配器上,與適配器另一側的光連接器實現光路對接。適配器與連接器應能夠靈活插拔；光路可進行自由調配和測試。

4. 存儲功能：為機架之間各種交叉連接的光連接線提供存儲,使它們能夠規則整齊地放置。光纖盒內應有適當?shù)目臻g和方式,使這部分光連接線走線清晰,調整方便,并能滿足最小彎曲半徑的要求。

使用條件：

1.工作溫度：-10℃～+40℃

2.環境溫度：－40℃～＋60℃

3.貯存溫度：-25℃～+55℃

4.相對濕度：≤85%（+30℃）

5.大氣壓力：70Kpa～106Kpa

技術參數：

1.標準工作波長：850nm、1310nm 、1550nm

2.介入損耗：≤0.3dB，附加損耗變動量不大于0.2dB ，附加損耗變動量不大于5dB

3.回波損耗：PC≥40dB、UPC≥50dB、APC≥60dB

4.抗電強度：≥3KV(DC)/1min不擊穿、無飛弧

5.絕緣電阻：≥1000MΩ/500V(DC)壽命：≥1000次

6.收容盤光纖彎曲半徑：≥40mm

7.光纖活動連接器： 插拔500次后： 無機械損傷，插針表面無明顯劃痕
