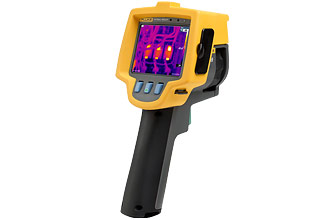

紅外熱像儀

詳細技術指標

溫度

溫度量程（-10°C以下未經校準）-20°C~+250°C（-4°F～+482°F）

全熱輻射度是                              精度：±2°C或2%（取二者中較大者)

成像性能

視場角度                   23°×17°

空間分辨率（IFOV）    2.5mRad

最小聚焦距離             紅外：15cm（6in）
可見光：46cm(18in)

聚焦                         手動

像頻                         9Hz刷新率

探測器類型                160×120焦平面陣列，非制冷微測輻射熱計

紅外鏡頭類型             20mmF=0.8鏡頭

熱靈敏度（NETD）     ≤0.13°C@30°C(200mK)

紅外頻帶                   7.5μm～14μm

可見光照相機             640×480分辨率130萬像素

圖像顯示

調色板                        鐵紅、彩虹色、高對比度和灰色

強度和跨距                  強度和跨距自動或手動平滑縮放

最小跨距（手動模式）   5°C(9°F)

最小跨距（自動模式）   10°C(18°F)

最小跨距（自動模式）   全紅外或畫中畫

畫中畫（PIP）              紅外圖像顯示在中央320×240像素區域

全屏（關閉PIP）          紅外圖像顯示在中央6400×480像素區域

圖像和數據儲存

儲存介質                      SD存儲卡，可保存至少1200幅.IS2格式的IR-Fusion圖像并鏈接可視圖像，或者3000幅.bmp格式的基本紅外圖像

文件格式                      非輻射（.bmp）或全輻射（.is2）
非輻射（.bmp）圖像文件不需要分析軟件

使用SmartView?軟件導出的文件格式     JPEG、BMP、GIF、PNG、TIFF、WMF、EXIF和EMF

通用技術指標

溫度

工作： -10°C～50°C(14°F～122°F)

儲存： -20°C～+50°C(-4°F～122°F)，不含電池

相對濕度

10%～90%，無結露

顯示屏

9.1cm（3.6in）（對角線）彩色VGA（640x480）液晶顯示批國內（可選亮度或自動調節）

控制和調整

用戶可選溫度單位(°C/°F)

       語言選項

       時間/日期設置

軟件

       提供SmartView?分析和報告軟件

電源

電池：                                內置可充電電池組（已裝）

電池壽命：                          3～4小時連續使用（LCD顯示屏的亮度為50%時）

使用交流適配器/充電器及汽車直流電源適配器時的充電時間：  完全充滿需要2個小時

交流電源供電/充電

交流適配器/充電器（交流110V～220V，50Hz～60Hz），熱像儀工作時可充電。提供通用交流電源適配器。

節電：

在5分鐘無活動時休眠模式；在20分鐘無活動時自動關閉

安全標準

CE指令：  IEC61010-1：無類型，污染等級2

電磁兼容

EMC指令：       EN61326-1

C-Tick認證：    IEC/EN61326

USFCC認證：     CFR47，Part15ClassA

振動

2G,IEC68-2-29

沖擊

25G，IEC68-2-29{2m(6.5ft)跌落,5面}

尺寸（高×寬×長）

0.27m×0.13m×0.15m(10.5in×5in×6in)

重量

1.2kg(2.65lb)

IP防護等級

IP54

校準周期

2年（正常工作和正常老化）

型號名稱

描述

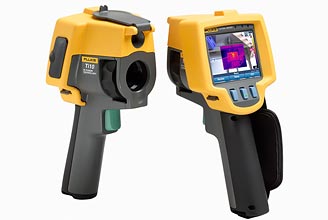

FlukeTi10

9Hz熱像儀
熱成像相機，帶20毫米鏡頭
包括:

• 交流電源/電池充電器（包括電源適配器）
• SD存儲卡
• SD卡閱讀器(USB)，用于將圖像下載到計算機中
• SmartView?軟件，終生免費升級
• 結實耐用的便攜包
• 軟運輸包
• 手帶
• 用戶手冊
• 保修注冊卡
