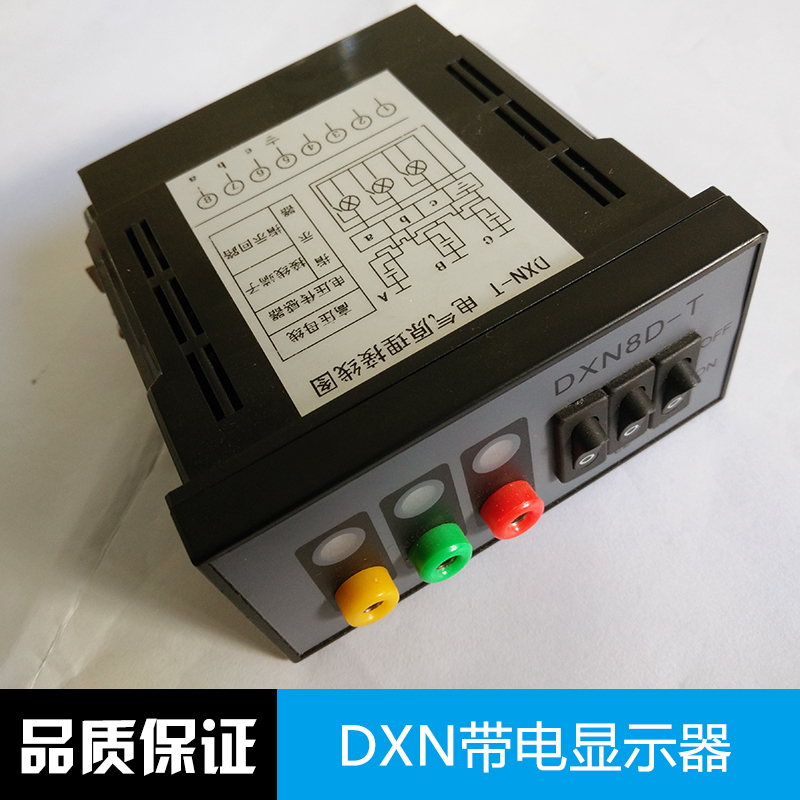

DXN帶電顯示器 高壓帶電顯示器 傳感指示器

DXN(GSN)-Q/T戶內高壓帶電顯示器適用于交流50Hz、額定電壓12kV~40.5kV的戶內高壓電氣設備中，用于顯示高壓線路帶電狀態。DXN(GSN)-Q型內置一組控制接點，可同時閉鎖高壓電器設備，防止電器誤動作和誤入帶電間隔。顯示器+高壓帶電傳感器=高壓帶電顯示裝置。

一、型號說明

DXN-T為提示型，僅僅起到提示高壓設備帶電與否；DXN-Q為強制型，不僅-有提示功能，還有強制閉鎖功能。

二、功能說明

1、帶電顯示DXN-T/Q能夠顯示高壓電氣設備的帶電狀況，帶有按鍵功能的顯示器，在按鍵壓入時顯示高壓設備的帶電狀況，測試完畢后按鍵復位。

2、電氣閉鎖DXN-Q型顯示器，與我公司生產的DSN3系列戶內電磁配套使用，帶電的狀況下柜門無法打開。僅在電氣設備高壓線路不帶電且顯示器有輔助電源時提供電氣解鎖。

三、安裝使用

顯示器一般裝在開關設備面板上，顯示器連接的保護線纜分別連接傳感器分壓端和對應的顯示器接線端子，接地線需可靠接地。
