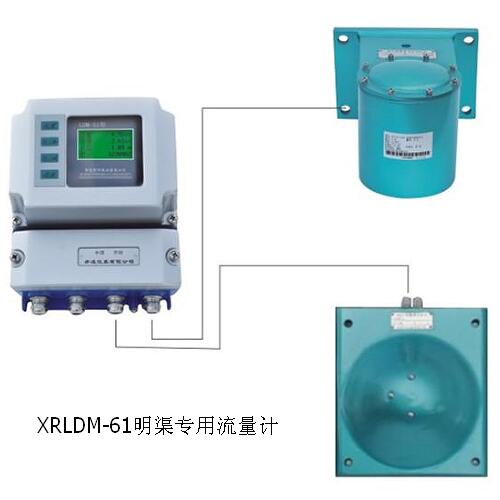

XRLDM-61明渠*流量計 明渠*流量計

一、明渠流量計概述：

　　XRLDM-61智能型明渠流量計是由流量顯示儀、流速計、液位計組成的流速面積法測流量的明渠測量流量系統。

　　XRLDM-61智能明渠流量計系統，適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等矩形、梯形明渠及涵洞的流量測量。

二、明渠流量計工作原理：

· XRLDM-61智能明渠流量計以流速-水位運算法為基礎，并采用了的伺服水位跟蹤測速系統和微處理器，從而確保測速和運算的準確性的一種新型智能化流量系統，根據渠道的寬度和測量精度的要求，采用明渠測流的數學模型。

· XRLDM-61智能型明渠流量系統顯示儀中微處理器根據傳感器實測的水位值、流速值和已置入的渠道幾何尺寸、邊坡系數、渠道精度、水力坡道、流速垂直平面修正系數，并按照的數學模型計算出渠道的斷面平均瞬時流量。

三、明渠流量計特點：

· 測量范圍大（0.05-10m/s），流量測量不受支流面回水的影響；

· 測量不受水中漂浮物、泥沙、氣泡和水位大幅度變化的影響，流速傳感器結構簡單、體積小、安裝方便對水流不產生阻力。標準渠道不需要改造即可直接安裝，安裝施工費用低；

· 儀表顯示功能：可同時顯示水位、斷面平均流速、斷面瞬時流量、累計流量等測量數據；

· 儀表輸出接口：脈沖（頻率）、RS485/RS232、（電流）；

· 儀表報警內容：水位超限、流量超限、流速超限等報警項；

· 具有數據保存功能，可在長期斷電的情況下保存設置參數和流量值；

· 儀表具有：有線、無線數據遠傳功能（GPRS無線通訊）；

· 通訊協議支持標準Modbus(RTU)協議；

· 儀表內置防雷功能；

四、明渠流量計主要技術指標

· 測量精度：流速±1.0%、水位±0.5%、系統±2.5%

· 功耗：<5VA

· 電源：DC12V/24V、AC220V

· 測量范圍：流速0.05-10m/s
渠寬0.5-20m
渠深0.5-20m

· 累積流量顯示值：9999999999

· 瞬時流量顯示值：10000

· 流速顯示值：19.99

· 水位顯示值：19.999

五、明渠流量計安裝示意圖：

（1）、電磁流速——超聲波液位示意圖：

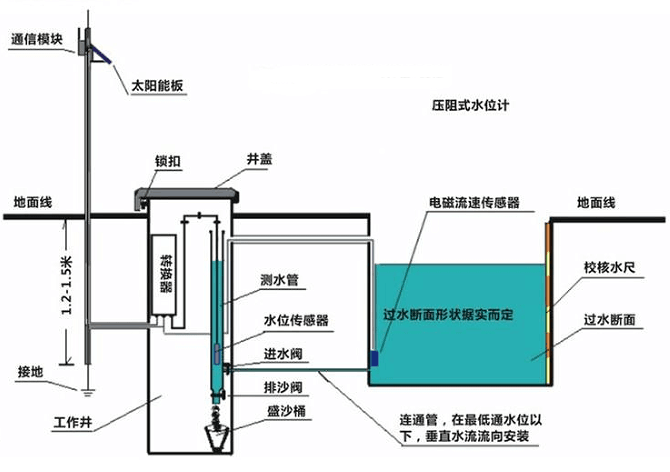

（2）、電磁流速——壓阻式液位示意圖：

安裝方式

六、智能明渠流量計的實用案例
