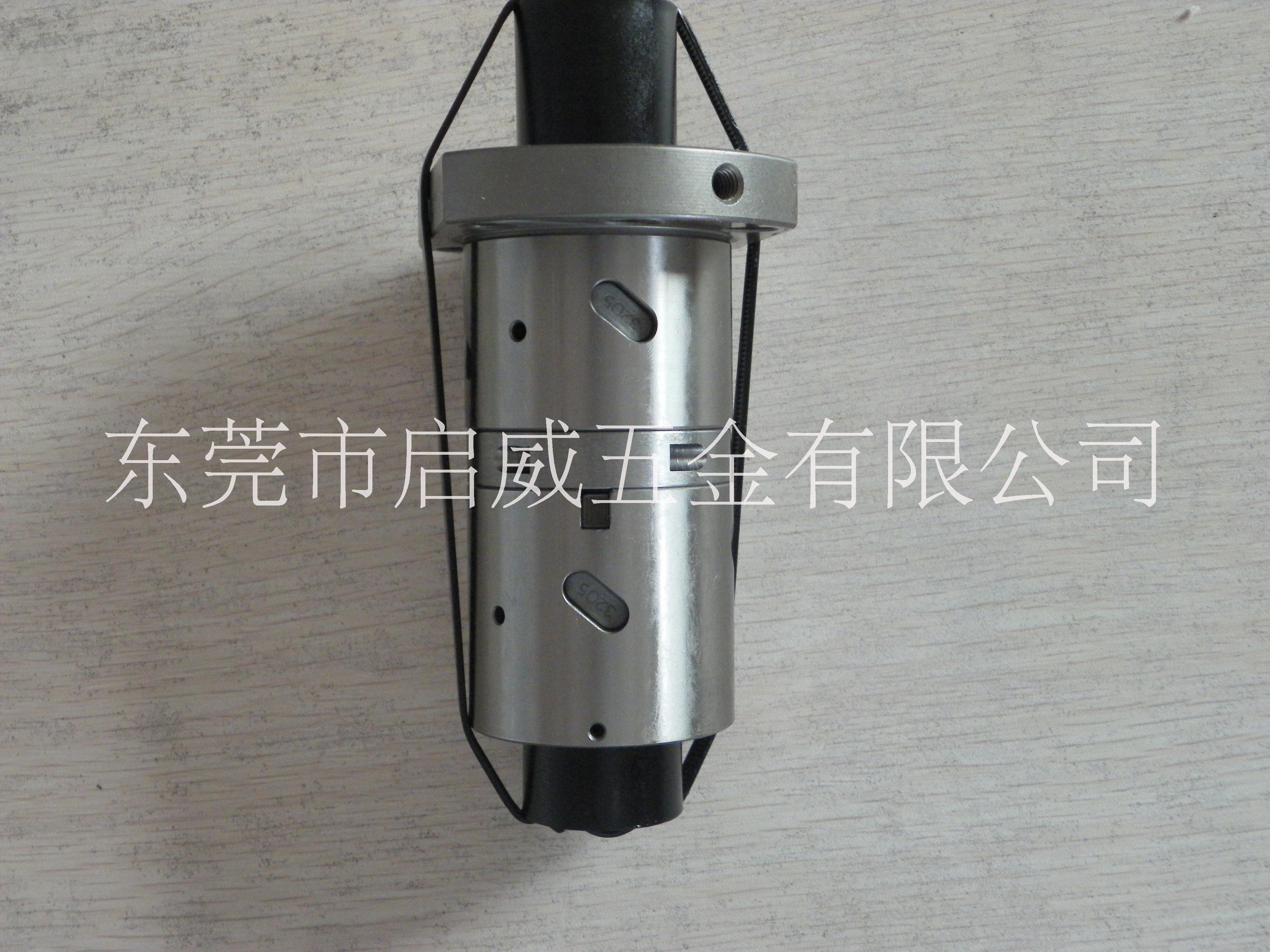

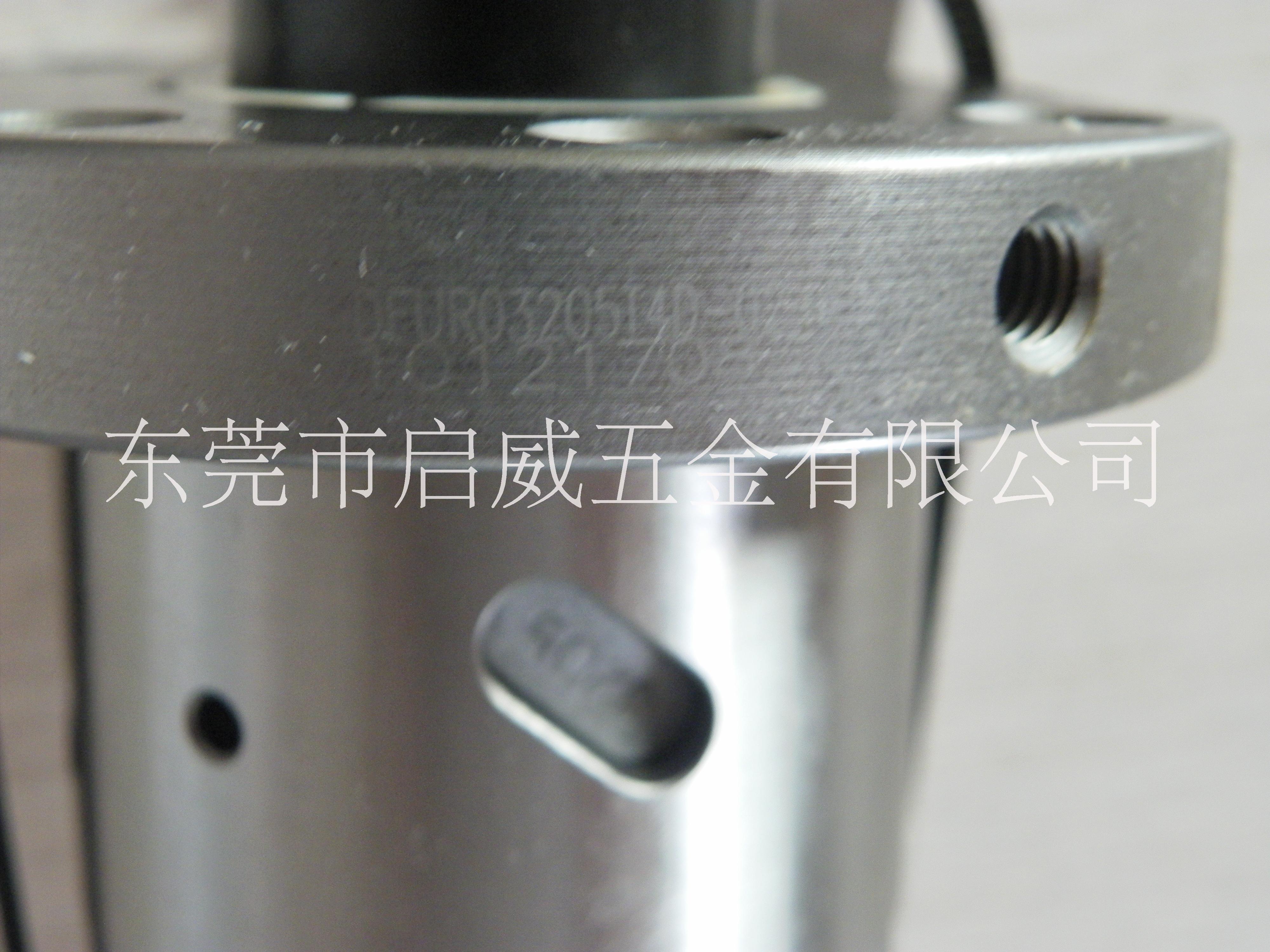

TBI滾珠絲桿DFU3205研磨絲桿/螺母

產品說明：

滾珠絲桿類型
　　常用的循環方式有兩種：外循環和內循環。滾珠在循環過程中有時與絲杠脫離接觸的稱為外循環；始終與絲杠保持接觸的稱為內循環。滾珠每一個循環閉路稱為列，每
個滾珠循環閉路內所含導程數稱為圈數。內循環滾珠絲杠副的每個螺母有2列、3列、4列、5列等幾種，每列只有一圈；外循環每列有1.5圈、2.5圈和3.5圈等幾種。
1）外循環：外循環是滾珠在循環過程結束后通過螺母外表面的螺旋槽或插管返回絲杠螺母間重新進入循環。，外循環滾珠絲杠螺母副按滾珠循環時的返回方式主要有端蓋
式、插管式和螺旋槽式。常用外循環方式端蓋式；（b）插管式；（c）螺旋槽式所示是端蓋式，在螺母上加工一縱向孔，作為滾珠的回程通道，螺母兩端的蓋板上
開有滾珠的回程口，滾珠由此進入回程管，形成循環。（b）所示為插管式，它用彎管作為返回管道，這種結構工藝性好，但是由于管道突出螺母體外，徑向尺寸較大。（c）
所示為螺旋槽式，它是在螺母外圓上銑出螺旋槽，槽的兩端鉆出通孔并與螺紋滾道相切，形成返回通道，這種結構比插管式結構徑向尺寸小，但制造較復雜。外循環滾珠
絲杠外循環結構和制造工藝簡單，使用廣泛。其缺點是滾道接縫處很難做得平滑，影響滾珠滾道的平穩性。
2）內循環：所示為內循環滾珠絲杠。內循環均采用反向器實現滾珠循環，反向器有兩種類型。（a）所示為圓柱凸鍵反向器，它的圓柱部分嵌入螺母內，端部開有反向槽2。
反向槽靠圓柱外圓面及其上端的圓鍵1定位，以保證對準螺紋滾道方向。所示為扁圓鑲塊反向器，反向器為一般圓頭平鍵鑲塊，鑲塊嵌入螺母的切槽中，其端部開有反向槽
3，用鑲塊的外輪廓定位。兩種反向器比較，后者尺寸較小，從而減小了螺母的徑向尺寸及縮短了軸向尺寸。但這種反向器的外輪廓和螺母上的切槽尺寸精度要求較高。

TBI滾珠絲桿是將回轉運動轉化為直線運動，或?qū)⒅本€運動轉化為回轉運動的理想的產品。
　　
　　TBI滾珠絲桿由螺桿、螺母和滾珠組成。它的功能是將旋轉運動轉化成直線運動，這是滾珠螺絲的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲桿被廣泛應用于各種工業設備和精密儀器。

　滾珠絲桿是工具機和精密機械上***常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反覆作用力，同時兼具高精度、可逆性和率的特點。

我國未來滾珠絲桿的發展趨勢

我國滾動功能部件行業生產不集中、產品品種單一、含金量偏低、尚無一個在國際上有影響力的品牌，已成為國產數控機床發展的瓶頸。因此，加快實現我國滾動功能部件產業化很有必要。
      滾動功能部件產品包括：滾珠絲杠副、滾動直線導軌副、滾珠花鍵、滾珠導套、直線運動部件、坐標工作臺、自鎖器等。它們以滾動為特征，具有省能、精密定位、精密導向、對CNC指令反應快速以及傳動的高速性、同步性、可逆性等功能，是數控機床和機電一體化產品不可替代的關鍵配套件，也是符合21世紀生態、環保理念的重要基礎零部件。它們產品雖小，卻集成了精密零部件制造的許多關鍵技術。由于它們的標準化、系列化、通用化程度很高，又有廣闊的市場，十分有利于組織專業化大批量生產。
行業現狀
      目前我國滾動功能部件生產企業有50家（不含臺灣?。芯吭核?、高校共3家，企業附屬研究機構3個。生產滾珠絲杠的企業有48家，年產值可達6.5億元，生產滾動直線導軌的企業有6家（其中4家同時生產滾珠絲杠），年產值可達1.5億元。在50家企業中，生產規模大、工藝裝備較齊全、產量大、品種多的企業有6家，其余絕大部分企業規模小、產量不高、產品品種單一。
      國產滾動功能部件在裝備制造業中已應用于多個領域：上至風云二號衛星、制導系統、太空艙空間傳動裝置、雷達裝置、空港設備，下至各類數控機床、IT產業、冶金設備、鐵道車輛、核電站、塑料機械、醫療器械等。
      從范圍看，我國滾動功能部件產業雖然是制造廠商***多的國家，但生產不集中、分布不合理、總產量和產值不高，除少數重點骨干企業的部分產品達到或接近國外水平外，多數企業只能生產中低檔產品，且品種單一、含金量偏低，至今尚無一個在國際上有影響力的品牌，尚無一家上市公司。
      我國滾動功能部件產業與國外的主要差距是：專業生產水平不高；信息化管理滯后；產業化進程緩慢；個性化服務跟不上。從產品總體水平看，我們處于發達國家產品之下，發展中國家之上的中偏上水平，中低檔產品與國外同類產品差距較小或基本持平，但生產效率卻遠遠低于國外。而高性能、次的產品（高速、高精度、特高精度、低噪音等）與NSK、THK、Rexroth等企業有明顯差距，成為制約國產數控機床發展的瓶頸。
國外發展趨勢
國外滾動功能部件產業的總體水平和產品發展走勢有以下特點：
1.生產規模大，信息化管理水平高，以大規模集約化制造的成本和速度，提供全方位滿足用戶個性化需要的眾多系列產品。
2.企業資本雄厚，產業化的速度快。
3.產品原創力強，新產品研發速度快，對市場需求反應十分靈敏，每年都推出一批具有時代氣息的自主的新品，并迅速申請。
4.工藝水平高、裝備數控化率高、生產效率高、產品質量穩定。
5.擁有的檢測儀器和產品性能試驗設備，為批量生產的產品和新產品的研發提供品質保證，用檢測數據和性能對比曲線取信用戶。
6.不但能向用戶提供所需硬件商品，還可為用戶提供解決方案的軟件服務。
      近幾年來，國外一些企業都緊跟時代發展的潮流和主機發展的方向，滾動功能部件產品向高速、精密、重載、復合化、智能化、環保化方向發展。目前市場流行的新產品有：空心強冷，線速度80～120m/min，高速精密滾珠絲杠副；螺母主驅動高速直線驅動裝置；智能型滾柱直線導軌副，配置阻尼滑座的高剛度、重載滾柱直線導軌副；滾珠絲杠、滾珠花鍵、滾動直線導軌一體化的傳動裝置；對滾珠絲杠和螺母同時實施強冷的低溫高速滾珠絲杠副；自潤式、免維修綠色滾動功能部件產品等。
我國需要重點發展的技術
科學技術是推動功能部件產業化的動力。當前滾動功能部件產業面臨兩大急需解決的問題：其一是迅速研制出高性能、次的產品，以滿足國產數控機床產業化的需求。其二是迅速提升制造技術水平，從革新工藝入手，提高批量生產的產品質量和生產效率，縮短制造周期，在此基礎上推出一批有競爭力的產品。圍繞這兩大問題，實現產業化的關鍵是加大技術投入和資金投入。根據高速、精密、復合、智能、環保的發展方向，需要重點發展的技術包括：
在滾動功能部件的新產品開發方面：

1、批量生產精密高速滾珠絲杠副的制造技術和裝備。
2、與直線電機配套的高速、高剛度、低噪聲精密滾動直線導軌副。
3、根據主機的需要研發智能化、復合化、機電一體化的高性能滾動功能部件產品。
4、用于重型數控機床的高精度、高剛度滾柱直線導軌副。
5、開發滾動功能部件綠色產品。
在提升制造工藝水平方面：
1、滿足尺寸穩定性、可靠性、易成型性和生產效率要求的新材料及熱工工藝及其裝備的開發。
2、滾珠絲杠精密冷軋技術及裝備的國產化，P3級以下的滾珠絲杠推廣冷軋工藝。
3、引進并消化吸收CNC精密旋風硬銑削技術，裝備國產化使P3級以下以旋風銑手段部分取代螺紋磨削。
4、滾珠返向裝置的優化設計及一次成型制造技術的產業化。
5、提高滾道廓形精度的相關技術。
      綜上所述，我國滾動功能部件產業在發展規模上、經營理念上、企業管理上都與國外同行業存在較明顯的差距，這種差距已嚴重阻礙了裝備制造業的發展，對振興民族工業十分不利。

精度等級：C7級（軋制）
    絲桿直徑-----6

    絲桿導程-----1
    絲桿總長-----可根據圖紙加工
    有效行程-----可根據圖紙加工
    絲桿軸端-----可根據圖紙加工
