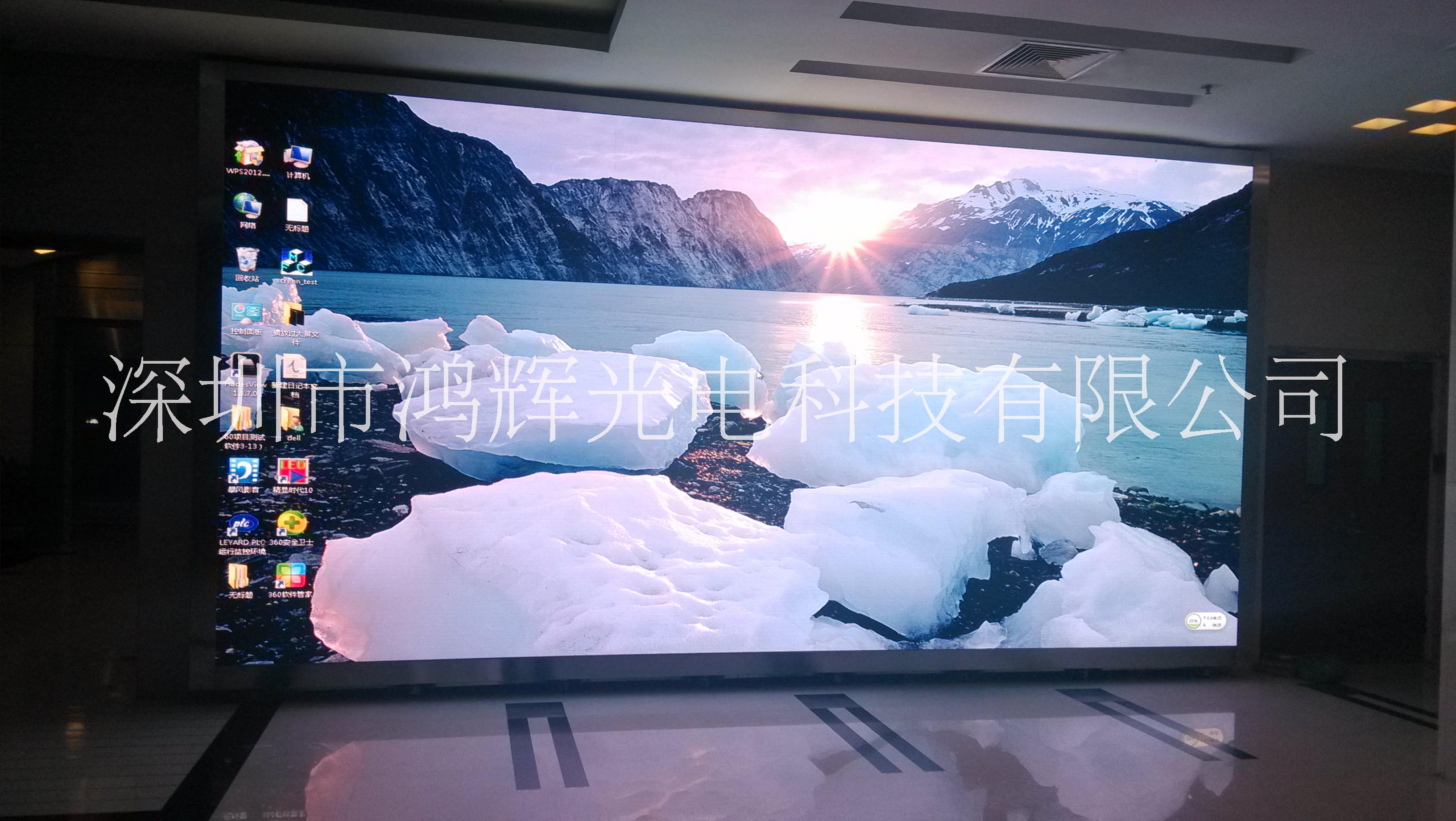

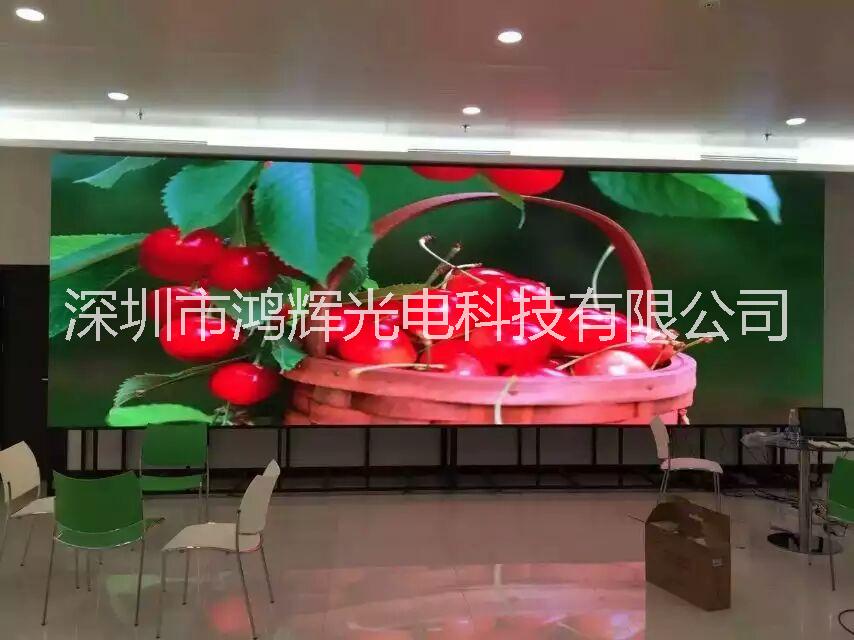

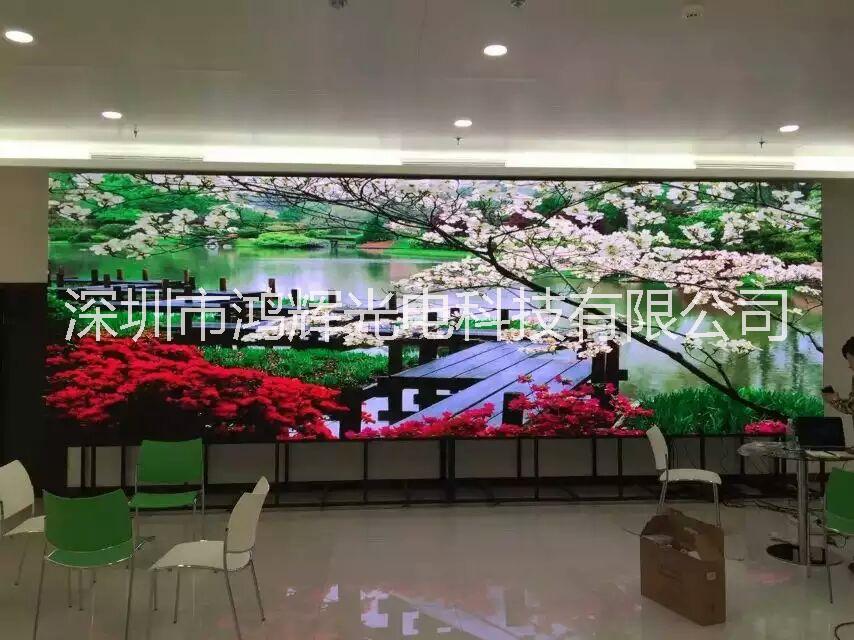

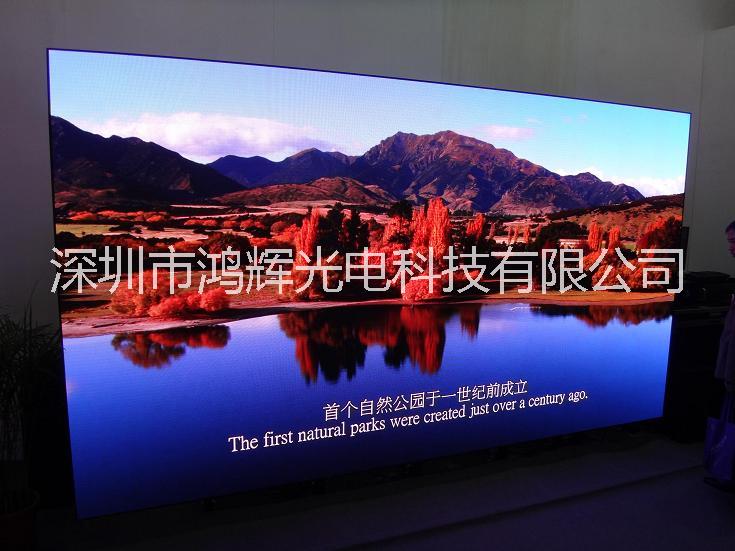

室內全彩LED顯示屏型號有（P1.5、P1.667、P1.875、P1.923、P2、P2.5、小間距高清）

（P3、P3.91、P4、P4.81、P5、P6、P7.62、P10常規）

戶外全彩LED表貼顯示屏型號有P3.91、P4、P4.81、P5、P5.95、P6、P6.667、P7、P8、P10、

戶外全彩LED插件顯示屏型號有P6、P8、P10、P12、P13.33、P16

同時還有舞臺背景用的彩幕LED顯示屏、地板LED顯示屏、球形LED屏、LED異形屏、單雙色LED顯示屏







如果您還不太了解全彩led顯示屏產品，對于型號不知怎么選擇，歡迎致電我們專業的銷售人員,說一下您要做的全彩led顯示屏安裝的相關信息,我們將盡心為您推薦的制作設計方案，合理選擇LED顯示屏的類型，提供性價比的產品，以求讓您買得經濟、用得放心！

在網上很難找到一個做顯示屏比較齊全的文字、表格類型的報價表。就算有，對于初次了解的客戶，也不一定全看得懂。我也知道，絕大部份瀏覽本網站的客戶都想了解具體價格，想了解安裝一塊全彩屏從頭到尾完成總共要花多少錢，花哪些錢，看看與自己的承受能力是否相符合，以及顯示屏質量和售后服務保證事項，但由于和對方不熟、或者說投資想法不是很強烈等原因，不好意思來電。其實，這個沒有什么，只要您想了解顯示屏相關信息，隨時歡迎您撥打我電話了解136 3272 3911，一通電話費用不算貴吧，讓您對全彩顯示屏有所收獲和了解。只要不超過晚上12點，只要您一個來電，我可以答復您所有的顯示屏安裝施工疑問，并可在與您電話溝通后做出一份詳細的《全彩LED顯示屏設計報價方案》。報價方案包括我給您推薦的全彩led顯示屏型號、顯示屏材料規格詳細、箱體規格、顯示屏技術參數、各項費用明細、付款方式、生產工期、人工安裝流程、售后服務和品質保證等等，相信您想了解的都在方案里面了。

LED顯示屏用途

隨著科技的發展，LED顯示屏以它的優勢，廣泛應用于娛樂體育、金融、交通車站、機關企業等各個場所，成為信息傳播、新聞發布、廣告宣傳最為常見的顯示媒體。LED顯示屏作為各種信息的載體，承載這信息的發布、傳遞的任務，以獨特醒目的效果向大眾傳遞信息
廣告發布利用LED顯示屏，以圖片、視頻、文字等多種廣告形態投播廣告，LED顯示屏可以作為商業廣告宣傳，吸引顧客，提升企業的曝光量度，LED顯示屏置于人員集中的地方，具有接觸面廣、信息傳遞直接等優點。

不可否認，商家樹立廣告牌的最終目的就是宣傳商品信息，吸引目標顧客，盡可能地賺取的利潤。而LED廣告牌正是為了實現這個目的成為企業宣傳的頭項選擇。

技術參數

led顯示屏注意事項

1 開關順序：開屏?xí)r：先開機，后開屏。

      關屏?xí)r：先關屏，后關機。

(先關計算機不關顯示屏，會造成屏體出現高亮點，燒毀燈管，后果嚴重。)

2．開關led顯示屏?xí)r，間隔時間要大于 5分鐘。

3．計算機進入工程控制軟件后，方可開屏通電。

4．避免在全白屏幕狀態下開屏，因?yàn)榇藭r(shí)系統的沖擊電流。

5．避免在失控狀態下開屏，因?yàn)榇藭r(shí)系統的沖擊電流。

6．環境溫度過高或散熱條件不好時，應注意不要長時間開屏。

7．led顯示屏體一部分出現一行非常亮?xí)r，應注意及時關屏，在此狀態下不宜長時間開屏。

8．經常出現顯示屏的電源開關跳閘，應及時檢查屏體或更換電源開關。

9．定期檢查掛接處的牢固情況。如有松動現象，注意及時調整，重新加固或更新吊件。

10．根據顯示屏體、控制部分所處環境情況，避免蟲咬，必要時應放置防。



led顯示屏注意事項

LED顯示屏常見故障維修（完全版一）



LED顯示屏常見故障

　　處理流程-診斷流程：



　　1、確定顯示屏是同步顯示屏還是異步顯示屏; 同步顯示屏的顯示依賴顯示器的設置，異步顯示屏不依賴顯示器設置;



　　2、確定顯示屏是局部的顯示問題還是整屏顯示均有問題;

　　局部顯示不正?？膳懦ㄓ嵎矫娴膯栴}，一般可確定是顯示屏硬件出現故障，

　　整屏顯示不正?？赡墚a(chǎn)生的原因有多種：

　　對于同步顯示屏，您應該確認顯示器的設置是否改變，通訊是否正常，發送是否正常，然后是接收是否正常;

　　對于異步顯示屏，首先應該確認顯示屏的參數：硬件地址、寬度、高度、IP是否有改變，如果這些參數正確，再測試通訊是否正常，最后確定顯示屏控制是否正常



　　顯示屏單元板接口：

　　顯示屏是由一塊一塊的顯示單元板所組成，信號通過扁平電纜傳輸。單元板的接口說明:N=地(GND)    L=鎖存(LAT或ST)   S=時鐘(Clk)   O=使能(OE)   E=使能(/OE)

　　R=紅色數據 G=綠色數據 U=藍色數據 ABCD=行信號 H=譯碼后的行信號 F=懸空  V=VCC)



　　

LED顯示屏常見故障維修（完全版二）

　　

LED顯示單元板常見故障與排除

　　1：整屏某行單元板整行的一半?yún)^(qū)域沒有顯示或全紅(綠)或每隔一行全紅(綠)

　　故障現象可能由以下原因造成：

　　A、對應的一行轉接板輸出口故障，請通過數據線從另外一個輸出口取信號，看正常與否(一塊單元板的上下半?yún)^(qū)信號都要更換調試)，若不正常，說明輸出口沒有問題;若正常，說明單元板沒有問題，請更換轉接卡。

　　B、對應的排線問題，更換一根調試;

　　C、塊單元板問題，因后面的數據是從它傳輸過去的，用一根長點的排線直接跨接到第二塊單元板，看正常與否。(跨接之后會出現漢字錯位現象，只要無開始的故障現象，可以不用理會)



　　2：整屏某行單元板的半?yún)^(qū)從某個單元板之后出現顯示不正?，F(xiàn)象：全紅(綠)、沒有顯示、顯示隔行顯示、顯示不全.

　　故障現象可能由以下原因造成。

　　A、出現故障現象的單元板損壞，可用長排線跨接下一塊單元板或向下跨接，顯示正常則說明此單元板壞。

　　B、數據線壞，更換一根調試;

　　C：前面一塊單元板的輸出壞，可用長排線跨接前兩塊單元板輸出，若正常，則前面一塊單元板的輸出有問題，可將此單元板與本屏此行的最后一塊單元板進行調換即可。(最后一塊單元板不需要輸出部分)



LED顯示屏常見故障維修（完全版三）

　　

3、某單元板的某部分的上、下半?yún)^(qū)出現紅色或綠色常亮?

 故障原因可能是某個控制紅或綠的74HC595的第11、12兩腳的時鐘和消隱信號出現問題，用萬用表查其兩端有沒有短路，或其與本單元板上的其它的595的兩腳是否相通，若沒有相通，請直接用跳線相即可。另外，這兩腳之間的電阻值不能太小，若太小，顯示也會不正常，可能是其中的一個595損壞。



　　4、單元板上某個模塊的一行不亮;

      一行不亮是該顯示模塊的對應行的模塊管腳虛焊或印刷線斷，可用烙鐵對管腳加錫或從同行模塊內同一行的任一點飛一根線與此相連。



　　5、單元板上某個模塊的一列不亮;

       故障原因同上，可用烙鐵對管腳加錫或從同一顯示區域的同一位置的另一個模塊的相同列的點飛個線過來，RG也要對應好。



LED顯示屏常見故障維修（完全版四）

　　

6、單元板上每個模塊的同一行不亮;

         同一行不亮可能是行驅動管TP127(或4953)損壞或虛焊或印刷電路斷，或是從138輸出到127(或4953)的基極B的信號沒有過來。更換127(或4953)或虛焊補焊或飛線!



　　1.整屏不亮

　　1.+5V 電或 GND 是否供給主控

　　2 .+5V 跟 GND 是否短路

　　3. 檢查面板上20芯插針上STR信號與GND是否短路

　　4.更換IC1(245)



　　2.整屏全亮

　　1.檢查面板上20芯插針上CLK信號與GND是否短路

　　2.更換IC1(245)



　　3.屏上一列亮，一列不亮，沒有規律的

　　1.檢查面板上20芯插針上CLK信號與GND或者VCC是否有短路現象;

　　2.檢查面板上20芯插針上STR信號與GND是否有短路現象;

　　3. 檢查面板上20芯插針上CLK信號與STR信號是否有短路現象



LED顯示屏常見故障維修（完全版五）

　　

4.屏上一個模塊常亮

　　1.看模塊對應的595有沒有虛焊

　　2. 檢查常亮模塊上595的CLK信號與相鄰的595上是否相連

　　3.如果信號連接都是好的，更換常亮模塊上595。



　　5.屏上一個模塊隨機亮幾列

　　1.看模塊對應的595有沒有虛焊

　　2. 檢查595上有無STR信號，量595STR腳與相鄰的595是否相連

　　3.更換595



　　6.屏上一行或相應一個模塊的行不亮或不正常顯示

　　1.查看其所對應模塊的行信號的管腳是否虛焊或漏焊

　　2.查看其行信號與138 或 4953 所對應的管腳是否斷開或與其它信號短路

　　3.查看其行信號的上、下拉電阻是否沒焊或漏焊

　　4.查看138 輸出的行信號與相對應的4953 之間是否斷開或與其它信號短路

　　5.更換IC



LED顯示屏常見故障維修（完全版六）

　　

7.單元板缺色

　　1.檢測245的該顏色的數據端是否有輸入輸出。

　　2.檢測該顏色的數據信號是否短路到其它線路。

　　3.檢測該顏色的驅動IC之間的級連數據口是否有斷路或短路、虛焊。



　　8.有單點或單列高亮，或整行高亮，并且不受控

　　1.檢查該列是否與電源地短路。

　　2.檢測該行是否與電源正極短路。

　　3.更換其驅動IC。



　　9.顯示混亂，但輸出到下一塊板的信號正常

　　1.檢測245對應的STB鎖存輸出端與驅動IC的鎖存端是否連接或信號被短路到其它線路。

　　

LED顯示屏常見故障維修（完全版七）



 10.顯示混亂，輸出不正常

　　1.檢測時鐘CLK鎖存STB信號是否短路。

　　2.檢測245的時鐘CLK是否有輸入輸出。

　　3.檢測時鐘信號是否短路到其它線路。



　　11.輸出有問題

　　1.檢測輸出接口到信號輸出IC的線路是否連接或短路。

　　2.檢測輸出口的時鐘鎖存信號(STR)是否正常。

　　3.檢測最后一個驅動IC之間的級連輸出數據口是否與輸出接口的數據口連接或是否短路。

　　4.輸出的信號是否有相互短路的或有短路到地的。

　　5.檢查輸出的排線是否良好。



　　12.在字體移動時，兩行或幾行(一般是2的倍數,有規律性的)同時亮

　　1.檢測A、B、C、D各信號之間是否短路。

　　2.檢測4953輸出端是否與其它輸出端短路。



LED顯示屏常見故障維修（完全版八）

　　

13.全亮?xí)r有單點或多點(無規律的)不亮

　　1.找到該模塊對應的控制腳測量是否與本行短路。

　　2.更換模塊或不亮的發光管。



　　14.不能通訊

　　1.確保電腦串口是可以用的，如果電腦系統是VISTA，需要將UAC關閉才可以用;

　　2.確認撥碼，主板撥碼1檔表示232通訊和GSM通訊.2檔表示485通訊.3檔表示有線和無線TCP通訊;

　　3.確保主板有電。232通訊線，彩線，電腦串口延長線連接牢固;

　　4.在通訊軟件上面選擇合適的串口和波特率，

　　一般來說串口為COM1或者COM2口，USB為COM3口

　　普通波特率為9600，用12602/12605主板的波特率為115200

　　5.在Ctrl+F3內面選擇合適的內容，(儲存方式，通訊，顏色，屏的長和寬)。一般我們出廠都設置好的。儲存方式如果選擇RAM (Random access memory隨機存儲器)模式，斷電內容不能保存;

　　6.將通訊線直接插到主板上看是否可以通訊，如果不行更換一套通訊線;

　　7.更換主控的單片機，看是否可以更新固件;

　　8.更換主控;



LED顯示屏常見故障維修（完全版九）

　　

15.屏上電顯示花屏，蜂鳴器常叫等現象

　　1.先看主板是否有電，電源是否短路;

　　2.更換固件;

　　3.如果客戶那有單片機，更換一個單片機，下載固件和字庫;

　　4.更換主控;

　

　   16.顯示時間不對

　　1.如果是秒針不走那是時鐘晶振有問題，在就是電池沒有電了;

　　2.如果是時間顯示為01：3：3，那是1302芯片有問題;

　　3.如果時間相差很大，那是時鐘晶振出現問題



　　17.內容斷電不能保存(客戶沒有特別要求斷電不能保存)

　　1.存儲方式錯誤，要選擇Flash模式;

　　2.固件下載有錯誤;

　　3.主板閃存壞;更換主控



　　18.一幅全亮的圖片在屏上顯示有幾點不亮

　　1.如果全亮的圖片在移動時不亮的點隨著一起移動，可能是圖片本生做的有問題;

　　2.更換不亮的發光管或者模塊



LED顯示屏常見故障維修（完全版十）

　

　維護　

    1. 顯示單元板的維修

　　1.顯示單元板不亮 原因： 可能無電源、輸入接口74HC245壞、E信號短路到高電平。

　　2.顯示單元板一行常亮 原因：譯碼器、74HC245、LS138或LS145壞。

　　3.顯示單元板一行不亮 原因：TIP127、4953、LS138、LS145壞或引腳到功率管的連線斷開。

　　4.顯示單元板一列不亮 原因：HC595、TB62726某個引腳虛焊。

　　5.模塊的一行或一列不亮 原因：LED模塊引腳虛焊。



　　2. 同步視屏系統

　　開計算機，顯示屏無任何反應 原因：通訊線路有故障(如連接不好)。

　　開計算機，顯示屏有閃動，但無信號 原因：驅動軟件LEDSETUP沒有啟動。

　　顯示屏正常顯示，但全屏有閃動 原因：通訊線路、發送卡接收卡或接收卡有故障。

　　顯示屏顏色不正常 原因：顯示模式設置有問題。

　　顯示屏部分顯示不正常 原因：檢查相應的掃描板，可能無電源，或HC541、 74HC245、1016 有故障，也可能是接觸不良。



　　3. 異步文字屏系統

　　開機無顯示 原因：主控板可能無電源，或電壓太低。

　　開機有舊內容顯示但通訊不過 原因：通訊線路不正常，接線不對

　　通訊接口芯片232壞或計算機通訊接口壞。

　　內容丟失 原因：3.6V電池?zé)o電。

　　以上為經常出現的故障，客戶一般都能自行解決。如出現更為復雜的情況，請與我們聯系，我們隨時響應并為您提供質的服務。



LED顯示屏常見故障維修（完全版十一）

　

　LED顯示屏維修資料：

　　74HC245的作用：信號功率放大。

　　第1腳DIR，為輸入輸出端口轉換用，DIR=“1”高電平時信號由“A”端輸入“B”端輸出，DIR=“0”低電平時信號由“B”端輸入“A”端輸出。

　　第2~9腳“A”信號輸入輸出端，A1=B1、、、A8=B8，A1與B1是一組，如果DIR=“1”G=“0”則A1輸入B1輸出，其它類同。如果DIR=“0”G=“0”則B1輸入A1輸出，其它類同。

　　第11~18腳“B”信號輸入輸出端，功能與“A”端一樣，不在描述。

　　第19腳G，使能端，若該腳為“1”A/B端的信號將不導通，只有為“0”時A/B端才被啟用，該腳也就是起到開關的作用.

　　第10腳GND，電源地。第20腳VCC，電源正極。



LED顯示屏常見故障維修（完全版十二）

　　

74HC04的作用：6位反相器。

　　第7腳GND，電源地。第14腳VCC，電源正極。

　　信號由A端輸入Y端反相輸出，A1與Y1為一組，其它類推。例：A1=“1”則Y1=“0”、A1=“0”則Y1=“1”，其它組功能一樣。



　　74HC138的作用：八位二進制譯十進制譯碼器。

　　第8腳GND，電源地。

　　第15腳VCC，電源正極

　　第1~3腳A、B、C，二進制輸入腳。

　　第4~6腳片選信號控制，只有在4、5腳為“0”6腳為“1”時，才會被選通，輸出受A、B、C信號控制。其它任何組合方式將不被選通，且Y0~Y7輸出全為“1”。

　　通過控制選通腳來級聯，使之?dāng)U展到十六位。

　　例：G2A=0，G2B=0，G1=1，A=1，B=0，C=0，則Y0為“0”Y1~Y7為“1”，詳情見真值表。



LED顯示屏常見故障維修（完全版十三）

　　

74HC595的作用：LED驅動芯片，8位移位鎖存器。

　　第8腳GND，電源地。

　　第16腳VCC，電源正極

　　第14腳DATA，串行數據輸入口，顯示數據由此進入，必須有時鐘信號的配合才能移入。

　　第13腳EN，使能口，當該引腳上為“1”時QA~QH口全部為“1”，為“0”時QA~QH的輸出由輸入的數據控制。

　　第12腳STB，鎖存口，當輸入的數據在傳入寄存器后，只有供給一個鎖存信號才能將移入的數據送QA~QH口輸出。

　　第11腳CLK，時鐘口，每一個時鐘信號將移入一位數據到寄存器。

　　第10腳SCLR，復位口，只要有復位信號，寄存器內移入的數據將清空，顯示屏不用該腳，一般接VCC。

　　第9腳DOUT，串行數據輸出端，將數據傳到下一個。

　　第15、1~7腳，并行輸出口也就是驅動輸出口，驅動LED。



LED顯示屏常見故障維修（完全版十四）

　　

4953的作用：行驅動管，功率管。

　　其內部是兩個CMOS管，1、3腳VCC，2、4腳控制腳，2腳控制7、8腳的輸出，4腳控制5、6腳的輸出，只有當2、4腳為“0”時，7、8、5、6才會輸出，否則輸出為高阻狀態.



　　TB62726的作用：LED驅動芯片，16位移位鎖存器。

　　第1腳GND，電源地。

　　第24腳VCC，電源正極

　　第2腳DATA，串行數據輸入

　　第3腳CLK，時鐘輸入

　　第4腳STB，鎖存輸入

　　第23腳輸出電流調整端，接電阻調整

　　第22腳DOUT，串行數據輸出

　　第21腳EN，使能輸入

　　其它功能與74HC595相似，只是TB62726是16位移位鎖存器，并帶輸出電流調整功能，但在并行輸出口上不會出現高電平，只有高阻狀態和低電平狀態。74HC595并行輸出口有高電平和低電平輸出。TB62726與5026的引腳功能一樣，結構相似。





LED顯示屏常見故障維修（完全版十五）

　　

LED顯示屏常見信號的了解



　　CLK時鐘信號：提供給移位寄存器的移位脈沖，每一個脈沖將引起數據移入或移出一位。數據口上的數據必須與時鐘信號協調才能正常傳送數據，數據信號的頻率必須是時鐘信號的頻率的1/2倍。在任何情況下，當時鐘信號有異常時，會使整板顯示雜亂無章。

　　STB鎖存信號： 將移位寄存器內的數據送到鎖存器，并將其數據內容通過驅動電路點亮LED顯示出來。但由于驅動電路受EN使能信號控制，其點亮的前提必須是使能為開啟狀態。鎖存信號也須要與時鐘信號協調才能顯示出完整的圖象。在任何情況下，當鎖存信號有異常時，會使整板顯示雜亂無章。

　　EN使能信號： 整屏亮度控制信號，也用于顯示屏消隱。只要調整它的占空比就可以控制亮度的變化。當使能信號出現異常時，整屏將會出現不亮、暗亮或拖尾等現象。

　　數據信號： 提供顯示圖象所需要的數據。必須與時鐘信號協調才能將數據傳送到任何一個顯示點。一般在顯示屏中紅綠藍的數據信號分離開來，若某數據信號短路到正極或負極時，則對應的該顏色將會出現全亮或不亮，當數據信號被懸空時對應的顏色顯示情況不定。

　　ABCD行信號：只有在動態掃描顯示時才存在，ABCD其實是二進制數，A是位，如果用二進制表示ABCD信號控制范圍是16行(1111)，1/4掃描中只要AB信號就可以了，因?yàn)锳B信號的表圍是4行(11)。當行控制信號出現異常時，將會出現顯示錯位、高亮或圖像重疊等現象。





LED顯示屏常見故障維修（完全版十六）

　　

常見故障處理手段(工具：萬用表、電烙鐵、、螺絲刀、鑷子……等。)



　　判斷問題必須先主后次方式的處理，將明顯的、嚴重的先處理，小問題后處理。

　　短路應為優先級。

　　1、 電阻檢測法，將萬用表調到電阻檔，檢測一塊正常的電路板的某點的到地電阻值，再檢測另一塊相同的電路板的同一個點測試與正常的電阻值是否有不同，若不同則就確定了問題的范圍。

　　2、 電壓檢測法，將萬用表調到電壓檔，檢測懷疑有問題的電路的某個點的到地電壓，比較是否與正常值相似，否則確定了問題的范圍。

　　3、 短路檢測法，將萬用表調到短路檢測擋(有的是二極管壓降檔或是電阻檔，一般具有報警功能)，檢測是否有短路的現象出現，發現短路后應優先解決，使之不燒壞其它器件。該法必須在電路斷電的情況下操作，避免損壞表。

　　4、 壓降檢測法，將萬用表調到二極管壓降檢測檔，因?yàn)樗械腎C都是由基本的眾多單元件組成，只是小型化了，所以在當它的某引腳上有電流通過時，就會在引腳上存在電壓降。一般同一型號的IC相同引腳上的壓降相似，根據引腳上的壓降值比較好壞，必須電路斷電的情況下操作。該方法有一定的局限性，比如被檢測器件是高阻的，就檢測不到了。



LED顯示屏常見故障維修（完全版十七）

　　

單元板走線方式與常見問題的處理步驟：

　　1/16單元板走線方式：1/8單元板3種走線方式：靜態燈板的走線方式：新疆led顯示屏公司**上述僅為部分走線方式。對未知的單元板，維修前須要測量得知其走線方式，方便下步維修以提高工作效率。

　　單元板故障：

　　A.整板不亮

　　1、 檢查供電電源與信號線是否連接。

　　2、 檢查測試卡是否以識別接口，測試卡紅燈閃動則沒有識別，檢查燈板是否與測試卡同電源地，或燈板接口有信號與地短路導致無法識別接口。(智能測試卡)

　　3、 檢測74HC245有無虛焊短路，245上對應的使能(EN)信號輸入輸出腳是否虛焊或短路到其它線路。

　　注：主要檢查電源與使能(EN)信號。

　　B.在點斜掃描時，規律性的隔行不亮顯示畫面重疊

　　1、 檢查A、B、C、D信號輸入口到245之間是否有斷線或虛焊、短路。

　　2、 檢測245對應的A、B、C、D輸出端與138之間是否斷路或虛焊、短路。

　　3、 檢測A、B、C、D各信號之間是否短路或某信號與地短路。

　　注：主要檢測ABCD行信號。

LED顯示屏常見故障維修（完全版十八）

　　

C.全亮?xí)r有一行或幾行不亮

　　1、檢測138到4953之間的線路是否斷路或虛焊、短路。

　　D.在行掃描時，兩行或幾行(一般是2的倍數,有規律性的)同時點亮

　　1、 檢測A、B、C、D各信號之間是否短路。

　　2、 檢測4953輸出端是否與其它輸出端短路。

　　E.全亮?xí)r有單點或多點(無規律的)不亮

　　1、 找到該模塊對應的控制腳測量是否與本行短路。

　　2、 更換模塊或單燈。

　　F.全亮?xí)r有一列或幾列不亮

　　1、 在模塊上找到控制該列的引腳，測是否與驅動IC(74HC595/TB62726)輸出端連接。

　　G.有單點或單列高亮，或整行高亮，并且不受控

　　1、 檢查該列是否與電源地短路。

　　2、 檢測該行是否與電源正極短路。

　　3、 更換其驅動IC。

LED顯示屏常見故障維修（完全版十九）

　　

H.顯示混亂，但輸出到下一塊板的信號正常

　　1、 檢測245對應的STB鎖存輸出端與驅動IC的鎖存端是否連接或信號被短路到其它線路。

　　I.顯示混亂，輸出不正常

　　1、 檢測時鐘CLK鎖存STB信號是否短路。

　　2、 檢測245的時鐘CLK是否有輸入輸出。

　　3、 檢測時鐘信號是否短路到其它線路。

　　注：主要檢測時鐘與鎖存信號。

　　J.顯示缺色

　　1、 檢測245的該顏色的數據端是否有輸入輸出。

　　2、 檢測該顏色的數據信號是否短路到其它線路。

　　3、 檢測該顏色的驅動IC之間的級連數據口是否有斷路或短路、虛焊。

　　注：可使用電壓檢測法較容易找到問題，檢測數據口的電壓與正常的是否不同，確定故障區域。

　　

K.輸出有問題

　　1、 檢測輸出接口到信號輸出IC的線路是否連接或短路。

　　2、 檢測輸出口的時鐘鎖存信號是否正常。

　　3、 檢測最后一個驅動IC之間的級連輸出數據口是否與輸出接口的數據口連接或是否短路。

　　4、 輸出的信號是否有相互短路的或有短路到地的。

　　5、 檢查輸出的排線是否良好。

　　

A.整屏不亮(黑屏)

　　1、檢測供電電源是否通電。

　　2、檢測通訊線是否接通，有無接錯。(同步屏)

　　3、同步屏檢測發送卡和接收卡通訊綠燈有無閃爍。

　　4、電腦顯示器是否保護，或者顯示屏顯示領域是黑色或純藍。(同步屏)





LED顯示屏常見故障維修（完全版二十）

B.整塊單元板不亮(黑屏)
　　1、連續幾塊板橫方向不亮，檢查正常單元板與異常單元板之間的排線連接是否接通;或者芯片245是否正常，
　　2、連續幾塊板縱方向不亮，檢查此列電源供電是否正常。
　　

C.單元板上行不亮
　　1、查行腳與4953輸出腳是否有通。
　　2、查138是否正常。
　　3、查4953是否發燙或者燒毀。
　　4、查4953是否有高電平。
　　5、查138與4953控制腳是否有通。
　　

D.單元板不亮
　　1、查595是否正常。
　　2、查上下模塊對應通腳是否接通。
　　3、查595輸出腳到模塊腳是否有通。
　　

E.單元板缺色
　　1、查245 R.G數據是否有輸出。
　　2、查正常的595輸出腳與異常的595輸入腳是否有通.
　　

LED顯示屏常見故障維修（完全版二十一）

LED顯示屏常見故障處理：
　　故障現象：單元板出現一列長亮、暗亮、不亮。
　　檢修方法：
　　(1) 目測單元板上故障所對應的模塊管腳及集成電路是 否虛焊、短路、斷路;如是，將引腳焊好。

　　(2) 用萬用表測量HC595的輸出端【HC595的輸出引腳：1、2、3、4、5、6、7、15共八列控制端;測量時應區分紅、綠集成電路、順序排列為：紅、綠(R、G)】電壓是否正常;如是，則判斷HC595輸出端與模塊輸入端斷路;如否，則判斷HC595壞、用同型號的HC595集成電路換之(替換集成電路HC595時，注意電路引線別斷開)。

　　故障現象：單元板出現八點行、列或單點不亮、長亮、暗亮及16點。
　　檢修方法：
　　(1) 目測故障所對應的模塊引腳及引線有無短路、虛焊、斷路。
　　(2) 每小區(單元板共分上下兩小區)的上下、左右模塊之間共用連接線是否正常(將萬用表置與響鈴端，測量模塊行輸入端及各個控制輸入端的引線連接)，若是則判斷為模塊壞，如否，可直接用細電線代替接通即可。
　　(3) 可用萬用表直接測量單個模塊是否正常，如是，則判斷為電路板與模塊間的內部短路，如否則判斷為模塊壞，用同型號模塊替換。
　　

故障現象：單元板出現幾行或整小區(單元板共分上下兩小區)不亮、長亮、暗亮。
　　檢修方法：
　　(1) 目測所對應的行管、穿心電感、集成電路是否虛焊、短路、斷路，如是，將短路處斷開及虛焊、斷路處重新焊好。
　　(2) 用萬用表測量各個行管輸出端電壓是否正常(萬用表測量方法：黑表筆接GND、紅表筆去測量各個管腳的電壓);如是，則判斷行輸出端與所對應的模塊管腳斷路;如否，測量行管的輸入端是否正常;如是，則行管壞、用同型號行管換之;如否，測量所對應HC138的輸出端是否正常;如是，則判斷HC138的輸出端與行管的輸入端斷路;如否，則判斷HC138壞。
　　(3) 用好的16P排線替換試一下，測量HC138地址輸入 端1、2、3引腳電壓、選通端4、5(低電平有效)、6(高電平有效)及集成電路供電是否正常，如是，則判斷為HC138壞，再則以(2)續查。(4)兩小 區之間的5V連接線是否斷開，如是，可直接用同等電源線連通(一般現象為整小區不亮、暗亮)。
　　(4) 測量單元板輸入端的行信號(金手指16P可視為13組，其中8、9、10、11分別為L0、L1、L2、L3四組行信號)有無內部短路、斷路及輸入HC244后驅動是否正常，如是，則測量經HC245驅動輸入HC138的信號是否正常，再以(2)續查，如否，則判斷為HC245壞，用同型號的集成電路替換。
　　

LED顯示屏常見故障維修（完全版二十二）

故障現象：單元板出現整屏不亮、暗亮。
　　檢修方法：
　　(1) 目測電源連接線、單元板之間的16P排線及電源模塊指示燈是否正常。
　　(2) 用萬用表測量單元板有無正常電壓，再測量電源模塊電壓輸出是否正常，如否，則判斷為電源模塊壞。
　　(3) 測量電源模塊電壓低，調節微調(電源模塊靠近指示燈處的微調)使電壓達到標準。
　　

故障現象：單元板出現小區(單元板共分上下兩小區)無紅色或無綠色。
　　檢修方法：
　　(1)目測故障所對應的集成電路、16P排線有無虛焊、斷路及5V電源供電是否正常(可直接用好的16P排線替換)。
　　(2)單元板之間的16P連接線(16P排線的1、2腳為紅信號，3、4腳為綠信號)以及前面的單元板輸出(判斷方法：拿一根長的16P論排線交叉互換連接出 現正常，則判斷為后面有問題;反之，則前面有問題)是否正常，如是，再測量輸入到HC245紅信號，驅動后送至HC595的14腳是否正常(如是，并且HC595其它引腳都正常，則判斷HC595壞，用同型號的集成電路換上)如否，則檢查16P排線有問題及輸入不正常。
　　

故障現象：單元板出現小區(單元板分上下兩小區)中間的上下兩個模塊都缺紅、缺綠或著從不正常處開始至最后都缺紅、缺綠。
　　檢修方法：
　　(1) 目測單元板上故障所對應的集成電路如HC595是 否虛焊、短路、斷路;如是，將引腳焊好。
　　(2)檢測5V供電是否正常。
　　(3)用萬用表測量故障所對應HC595的輸入端14腳【 HC595的測量時應區分紅淥集成電路、順序排列為：紅、綠(R、G)HC595的9腳為信號輸出端，14腳為信號輸入端】電壓是否正常;

       如是，則判斷HC595壞(在其它供電正常的情況下)，用同型號的集成電路替換;如否，則檢查前面對應HC595的9腳輸出端電壓、及電路連接線有無斷開，

      如否，則判斷為HC595壞，用同型號的HC595集成電路換上(替換集成電路HC595時，注意電路引線別斷開)。新
　　室內1/16掃描顯示驅動板
　　特點：
　　1、單16PIN接口，64列x32行，列驅動74HC595，行驅動4953;
　　2、可切割為兩張64列x16行;
　　3、32行使用時，只需一組HC245、HC138和8顆4953，較同類設計節省十多元;
　　4、對行管輸出、串行數據輸出均增加了必要的保護;
　　5、消隱信號高電平有效，保證在控制卡不工作、驅動板無電或撥掉級聯排線時
　　4953行管均處于關斷狀態。
　　6、接口引腳定義：

　

LED顯示屏常見故障維修（完全版二十三）

　

　

　8、單元板出現無規則現象
　　(1)目測單元板上的連接線、16P排線及其它一些電路是否正常。
　　(2) 分別檢測時鐘信號、595鎖存時鐘、138EN端的信號(16P共分為13組，其中16腳為時鐘、7腳OE端、14腳為鎖存時鐘、)輸入是否正常，如是，則前面單元板輸出端有問題，若否，則再查信號送至HC245后有無驅動，若否，則判斷為HC245壞，用同型號的C245換上。
　　(3) 檢測HC595的11腳、12腳、的輸入端及HC138的4腳、5腳輸入端有無短路、斷路、虛焊，它們各自的電壓是否正常，如否，則判斷為所對應的HC595、HC138壞，用同型號的集成電路換上。
　　(4) 檢測單元板的輸出端有無短路現象。
　　

9、一.整屏不亮(黑屏)同步屏
　　1、檢測電源是否通電。
　　2、檢測通訊線是否接通，先檢查發送卡，綠燈是否有閃爍，如無閃爍，檢查卡是否有插好，3。接收卡通訊綠燈有無閃爍，如無閃爍，檢查網線是否松動，如否，水晶頭是否壓好，如好，可能是網線質量有問題。
