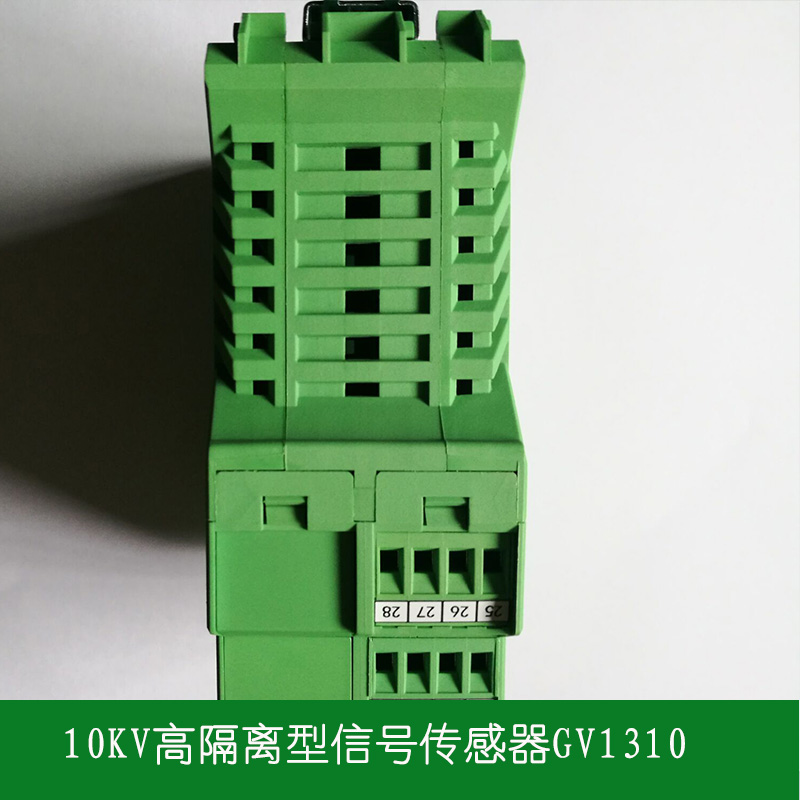

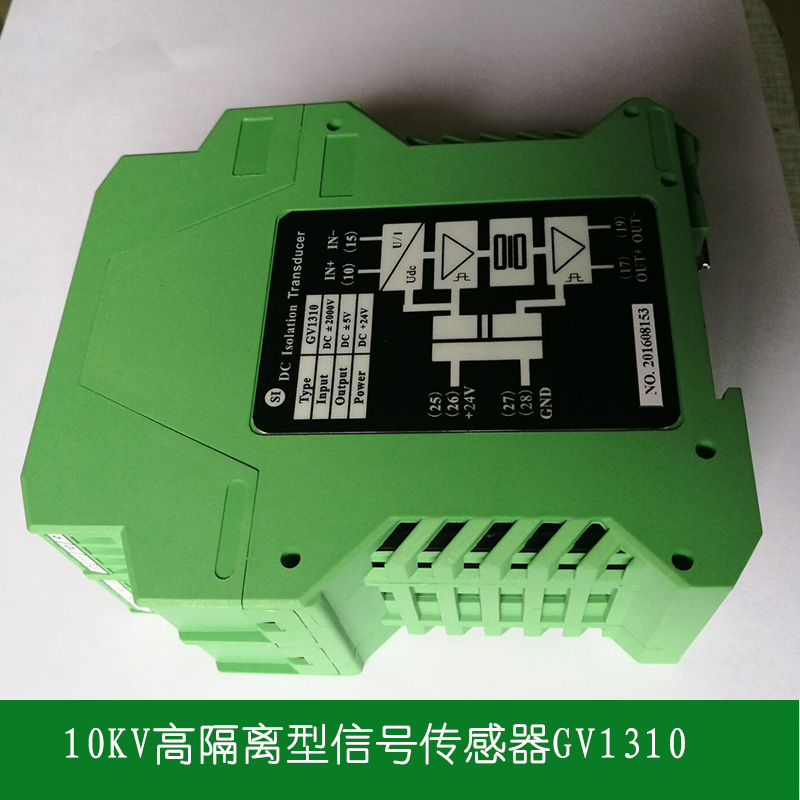

GV1310高隔離型高壓信號傳感器 10KV高隔離型信號傳感器

介

GV1310采用特殊的高隔離信號測量技術，把來自現場的

高壓直流輸入信號按比例轉換成與呈線性變化的、規定的標準

直流輸出信號，其輸入、輸出和電源之間相互電氣隔離。

產品可廣泛應用于電力自動化、動力系統和新能源領域。

-

0

輸入信號

產品安裝及端子定義

●結構：ABS阻燃外殼

●安裝：DIN35mm標準導軌

●端子：螺釘壓接線，采用0.5mm

2             2

～2.5mm

電纜

●產品尺寸圖

主要特點

◆高隔離耐壓：緊湊的模塊化設計，可靠的高隔離技術，保證

輸入與輸出之間、輸入與電源之間高達 10KVAC隔離耐壓，輸

出與電源之間高達 5KVAC隔離耐壓。

◆度：< ±0.5℅FS

◆能監測雙向直流信號，輸出雙向標準直流信號。

◆固定方式符合 DIN46277，可安裝于 DIN35導軌上

技術指標

輸入信號：

DC

±200V/±800V/0～2KV/ ±1KV/ ±2KV /

±3KV/0～6KV等（訂貨時可選）

輸出信號：

貨時可選）

隔離耐壓：

0～20mA / 4～20mA /±20mA/ ±10V/ ±5V等（訂

端子號

9

定義

IN+

備注

信號輸入正端

信號輸入負端

信號輸出正端

信號輸出負端

輸入與輸出之間、輸入與電源之間，AC10KV/

16

IN-

分鐘；輸出與電源之間，AC5KV/分鐘；

17

OUT+

OUT-

測量精度：

電磁兼容：

響應時間：

輔助電源：

負載能力：

產品功耗：

<  ±0.5℅FS

DIN EN 61326 B級

< 50uS

19

25

+24V

GND

供電電源

26

DC 24V±10℅

< 500Ω

27

供電電源地

28

< DC 1.5W
