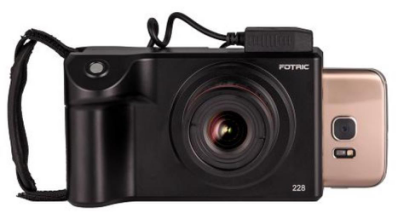

FOTRIC 228 全平臺高分辨率科研智能熱像儀 FOTRIC228 科研熱像儀

產品描述

Fotric 228級 3合 1熱像儀搭載 640×480高分辨率探測器，滿足高端研

發對測量?jī)x器的苛刻要求。更有多種專業選件，應對各種測試對象與場景需

求。

產品特點

?手持，臺式和長期在線 3合 1功能。

?640×480高分辨率，成就極清晰熱圖。

?全輻射熱像視頻流，每幀圖片包含 307200個溫度數據。

?像素增強，畫質更優。

?20μ m微距鏡，細小物體也能研究熱分布。

?5.1寸多點觸控屏幕，全觸控界面簡潔友好。

?強大軟件功能

?豐富套裝與選件。

紅外熱像

紅外分辨率  640× 480像素

視場角（FOV）  28.7°× 21.6°

測溫范圍  -20℃~650℃（可擴展至 1200℃和-40℃）

最小成像距離  0.1m（標準鏡頭）

空間分辨率(IFOV)  0.78mrad

熱靈敏度/NETD  ＜0.03℃@30℃

測溫精度  ±2℃或±2%，取其大值(環境溫度在 10℃~35℃時)

對焦方式  SLR-Focus，高端單反鏡頭對焦模式

響應波長  8~14μ m

探測器類型  焦平面陣列 FPA，非制冷微熱量

變焦  1~8倍連續數碼變焦

顯示屏

屏幕大小  5.1英寸

屏幕類型  多點觸控電容屏

屏幕分辨率  2560×1440 超高分辨率

相機像素  1200萬像素

圖像處理

調色板  5種內置（灰白、反鐵紅、灰紅、橘黃、鐵紅）

調色板切換  手指觸控一鍵切換

圖像一致性優化  自動校準噪聲 FFC/手動校準噪聲 FFC

像素增強  4倍圖像清晰度，畫質提升為 1280×960

測量分析

修正設置  發射率、反射溫度、濕度、環境溫度、測試距離，透過率

發射率校正 0.01~1.0

測量模式  8個可移動點，8個可移動區域（/），1條直線（/），整幅/，等溫線（之上/之下）

測量報警  自定義溫度閥值，超溫聲音和顏色報警

圖像格式  標準 JPEG，含原始溫度數據

專業功能

顯示方式  熱像、可見光、畫中畫

圖像保存模式  單一圖像、混合圖像

全輻射熱像視頻流傳輸  通過 USB將全輻射熱像視頻流傳輸至 PC

全輻射熱像小視頻  手機自動記錄全輻射熱像數據

連拍  自動連拍，連拍間隔自定義

標簽識別  二維碼和條形碼掃描，自動為熱像圖命名

注釋  語音和文本注釋

USB  與 PC互聯進行在線測試，與手機（支持 OTG）組成便攜熱像儀

長期在線測試  連續 7天不關機在線測試

本機報告  熱像儀上直接生成熱像圖分析報告

電源

熱像儀電池類型  可充電鋰電池

熱像儀電池工作時間  10 小時

充電系統  交流電源適配器

充電電壓  12VDC

環境

工作溫度  -20℃~+50℃

存儲溫度  -20℃~+50℃

濕度  ＜90%RH

物理參數

封裝  IP40

抗撞擊  25g，IEC 60068-2-29

抗震動  2G，IEC60068-2-6

EMC

- EN 61000-6-2:2001(抗干擾)

-EN 61000-6-3:2001(抗輻射)

-FCC 47 CFR Part 15 Class B(抗輻射)

材料  鋁合金

三腳架安裝孔  UNC1/4-20

重量  約 920g

熱像儀尺寸  146×90×85mm

保修期  2年

標準配置

熱像儀主機、標準鏡頭，電池（內置電池 1塊，外置移動電源 1塊），數據終端模塊，電源適配器，藍牙耳機，USB轉 micro USB OTG線（左彎/右彎），手腕帶，入門手冊，軟件 U盤（含用戶手冊），校準，出廠檢驗報告，保修卡，合格證，裝箱單，硬質便攜箱，便攜軟包，鏡頭蓋，遮陽罩

Fotric 228-1

?Fotric 228 標配

?標準鏡頭-40℃低溫量程擴展

?454 數據處理模塊

Fotric 228-2

?Fotric 228 標配

?454 數據處理模塊

?1200℃高溫?cái)U(kuò)展鏡頭

?標準鏡頭 -40℃低溫量程擴展

?1 年延保

隨主機選購配件：

?B3研發測試臺

?M50-228微距鏡，分辨能力 50μ m（標定量程-20~150℃，測溫精度±2℃或±2%）

?M20-228微距鏡，分辨能力 20μ m（標定量程-20~150℃，測溫精度±5℃或±5%）

?L17-228長焦鏡頭，視場角 17.6°×13.3°

?L45-228廣角鏡，視場角 45°×33.8°

? 453數據終端模塊

?454數據處理模塊

?476 1200℃高溫?cái)U(kuò)展鏡頭

?477標準鏡頭 -40℃低溫?cái)U(kuò)展
